SDR-480(P)-48は最大480W 出力可能なAC/DCコンバータです。
NDR-240-48は最大240 W 出力可能なAC/DCコンバータです
それぞれ出力電圧調整機能付きで出力電圧は、48V～55Vの範囲で調整が可能です。
【最大480W/240W 電圧調整機能付き AC/DC コンバータ販売終了のご案内】
最大480W/240W 電圧調整機能付き AC/DC コンバータは、在庫分完売を持ちまして販売終了とさせていただくことになりました。
周辺機器
最大480W/240W 電圧調整機能付き AC/DC コンバータ【在庫限り】
製品の特長
製品仕様
| 製品名 | 最大 480W 電圧調整機能付きAC/DC コンバータ SDR-480(P)-48 | ||
|---|---|---|---|
| 型番 | SDR-480-48 | SDR-480P-48 | |
| 商品コード | 166-MW01-0001 | 166-MW01-0002 | |
| 入力 | 入力電圧範囲 | AC90～264V DC127～370V |
|
| 定格入力周波数 | 47～63Hz | ||
| 入力電流 | typ. 5Arms （AC115V 入力） typ. 2.5Arms （AC230V 入力） |
||
| 効率 | typ. 94% | ||
| 突入電流 | typ. 40A （AC115V 入力、最大負荷、25℃ｺｰﾙﾄﾞｽﾀｰﾄ時） typ. 80A （AC230V 入力、最大負荷、25℃ｺｰﾙﾄﾞｽﾀｰﾄ時） |
||
| リーク電流 | max. 0.6mA （AC240V 入力） | ||
| 力率 | typ. 0.94(AC115V 入力) typ. 0.99(AC230V 入力) |
||
| 出力 | 電圧 | DC48V | |
| 電圧調整範囲 | DC48～55V | ||
| 出力電圧範囲 | DC48V±1% （60%負荷時） | ||
| 定格電流 | 10A | ||
| 出力電流範囲 | 0～10A | ||
| 定格電力 | max. 480W | ||
| ピーク電流 | 15A | ||
| ピーク電力 | 720W (3sec.) | ||
| リップル電圧 | max. 120mVp-p | ||
| 保持時間 | 14ms （AC230V 入力、最大負荷） | ||
| セットアップ/立ち上がり時間 | 3000ms / 150ms （AC115V 入力、最大負荷） 1500ms / 150ms （AC230V 入力、最大負荷） |
||
| 負荷規制 | max. ±0.5% （60%±40%負荷変動） | ||
| ライン規制 | max. ±1.0% （ハイラインからローライン、最大負荷） | ||
| DC OK リレー接点定格 | max. DC60V/0.3A、DC30A/1A、AC30V/0.5A の抵抗負荷 | ||
| 並列機能 | – | あり | |
| 並列可能台数 | – | max. 8 台（自機含む） | |
| 並列総出力電流 | – | max. 72A | |
| 短絡保護 | 出力停止、短絡解除で自動復帰 | ||
| 過負荷保護 | 出力電力 110～150%が 3 秒以上で動作 | ||
| 過電圧保護 | 出力 DC56～65V で動作出力停止、再起動で自動復帰 | ||
| 過熱保護 | 105℃±5℃を電源スイッチのヒートシンクが検出で動作出力停止、温度低下で自動復帰 | ||
| 耐電圧 | 入力-出力：AC3KV、入力-フレームグランド：AC2KV、 出力-フレームグランド：AC0.5KV、出力-DC OK：AC0.5KV |
||
| 絶縁抵抗 | 入力-出力、入力-フレームグランド、出力-フレームグランド： ＞100MΩ（DC50V、25℃、70％RH） |
||
| 耐振動性 | 波形：正弦波 周波数：10～500Hz 掃引時間：10 分/1 サイクル 加速：2G 試験時間：各軸1時間（X,Y,Z） 温度：25℃ 取り付け：IEC60068-2-6 に準拠 |
||
| 寸法 | (W)85.50mm x (D)128.50mm x (H) 125.20mm | ||
| 重量 | 1,550g | ||
| 動作温度 | -25～+70℃ ※ディレーティングカーブ参照 | ||
| 動作湿度 | 20～95％RH (結露なきこと) | ||
| 保存温度 | -40～+85℃ | ||
| 保存湿度 | 10～95％RH (結露なきこと) | ||
| 冷却方式 | 自然冷却 | ||
| MTBF | 112,900hrs | ||
| 規格・認定 | RoHS10 物質、 UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004、 BSMI CNS14336-1、 EN55032 (CISPR32) Class B、 BS EN/EN61000-3-2,-3、 EAC TP TC 020,CNS13438 BS EN/EN61000-4-2,3,4,5,6,8,11、 BS EN/EN55024、 BS EN/EN61000-6-2 (BS EN/EN50082-2)、 BS EN/EN61204-3、 heavy industry level, criteria A、 EAC TP TC 020、 SEMI F47 |
||
| 製品保証期間 | ご購入日より 3 年間 | ||
| 製品名 | 最大 240W 電圧調整機能付きAC/DC コンバータ NDR-240-48 | |
|---|---|---|
| 型番 | NDR-240-48 | |
| 商品コード | 166-MW01-0003 | |
| 入力 | 入力電圧範囲 | AC90～264V DC127～370V |
| 定格入力周波数 | 47～63Hz | |
| 入力電流 | typ. 2.5Arms （AC115V 入力） typ. 1.3Arms （AC230V 入力） |
|
| 効率 | typ. 90% | |
| 突入電流 | typ. 20A （AC115V 入力、最大負荷、25℃ｺｰﾙﾄﾞｽﾀｰﾄ時） typ. 35A （AC230V 入力、最大負荷、25℃ｺｰﾙﾄﾞｽﾀｰﾄ時） |
|
| リーク電流 | max. 1.0mA （AC240V 入力） | |
| 力率 | typ. 0.98(AC115V 入力) typ. 0.95(AC230V 入力) |
|
| 出力 | 電圧 | DC48V |
| 電圧調整範囲 | DC48～55V | |
| 出力電圧範囲 | DC48V±1% （60%負荷時） | |
| 定格電流 | 5A | |
| 出力電流範囲 | 0～5A | |
| 定格電力 | max. 240W | |
| ピーク電流 | 15A | |
| ピーク電力 | 720W (3sec.) | |
| リップル電圧 | max. 150mVp-p | |
| 保持時間 | 22ms （AC115V 入力、最大負荷） 28ms （AC230V 入力、最大負荷） |
|
| セットアップ/立ち上がり時間 | 3000ms / 100ms （AC115V 入力、最大負荷） 1500ms / 100ms （AC230V 入力、最大負荷） |
|
| 負荷規制 | max. ±1.0% （60%±40%負荷変動） | |
| ライン規制 | max. ±0.5% （ハイラインからローライン、最大負荷） | |
| DC OK リレー接点定格 | max. DC60V/0.3A、DC30A/1A、AC30V/0.5A の抵抗負荷 | |
| 短絡保護 | 出力停止、短絡解除で自動復帰 | |
| 過負荷保護 | 出力電力 105～130%が 3 秒以上で動作 | |
| 過電圧保護 | 出力 DC56～65V で動作出力停止、再起動で自動復帰 | |
| 過熱保護 | 105℃±5℃を電源スイッチのヒートシンクが検出で動作出力停止、温度低下で自動復帰 | |
| 耐電圧 | 入力-出力：AC3KV、入力-フレームグランド：AC2KV、 出力-フレームグランド：AC0.5KV、出力-DC OK：AC0.5KV |
|
| 絶縁抵抗 | 入力-出力、入力-フレームグランド、出力-フレームグランド： ＞100MΩ（DC50V、25℃、70％RH） |
|
| 耐振動性 | 波形：正弦波 周波数：10～500Hz 掃引時間：10 分/1 サイクル 加速：2G 試験時間：各軸 1 時間（X, Y, Z） 温度：25℃ 取り付け：IEC60068-2-6 に準拠 |
|
| 寸法 | (W)63.0mm x (D)113.50mm x (H) 125.20mm | |
| 重量 | 900g | |
| 動作温度 | -25～+70℃ ※ディレーティングカーブ参照 | |
| 動作湿度 | 20～95％RH (結露なきこと) | |
| 保存温度 | -40～+85℃ | |
| 保存湿度 | 10～95％RH (結露なきこと) | |
| 冷却方式 | 自然冷却 | |
| MTBF | 230,200hrs | |
| 規格・認定 | RoHS10 物質、 UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, E AC TP TC 004、 BSMI CNS14336-1、 EN55032 (CISPR32) Class B、 BS EN/EN61000-3-2,-3、 EAC TP TC 020,CNS13438 BS EN/EN61000-4-2,3,4,5,6,8,11、 BS EN/EN55024、 BS EN/EN61000-6-2 (BS EN/EN50082-2)、 BS EN/EN61204-3、 heavy industry level, criteria A、 EAC TP TC 020、 SEMI F47 |
|
| 製品保証期間 | ご購入日より 3 年間 | |
適合線一覧
| A.W.G. | C.M.A. | 直径(mm) | 断面積(mm2) | 定格電流（A） |
|---|---|---|---|---|
| #10 | 10,384 | 2.59 | 5.26 | 50.0 |
| #12 | 6,530 | 2.05 | 3.31 | 30.0 |
| #14 | 4,106 | 1.63 | 2.08 | 20.0 |
| #16 | 2,583 | 1.29 | 1.31 | 10.0 |
| #18 | 1,624 | 1.02 | 0.82 | 7.0 |
| #20 | 1,020 | 0.81 | 0.52 | 5.0 |
| #22 | 643 | 0.64 | 0.33 | 3.0 |
| #24 | 404 | 0.51 | 0.20 | 2.0 |
※この表は本機が使用できる線径及び線径ごとの定格電流（参考値）の一覧です。
※弊社ではAC/DC ケーブルは取り扱っておりません。別途お客様に準備していただく必要があります（銅線の物をご購入下さい）。
※適応可能な定格電流はケーブル心線の本数や被覆などにより異なりますので、表の線径の範囲内で本機の定格電流値に耐えうるものをご購入ください。定格電流未満のものをご使用になりますと、火災などの原因になる場合がございますので、ご注意ください。

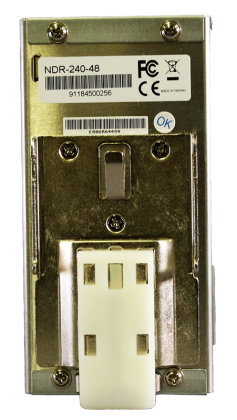

製品外観
