巻取式空中線(3.5m / 7.0m)

製品の特長

無線機器の性能を最大限発揮するには、アンテナは重要な要素の一つです。
しかし、アンテナが大きくなると持ち運びが困難になるという欠点があります。
巻取式空中線はこの問題を解決します。
軽量・小型のグラスファイバー製のマットで、丸めると寝袋程の大きさになり、
展張すると長さ7.0mと3.5mのアンテナの機能を発揮します。

  • グラスファイバー製のマットで巻取が可能であり、小型化できる。
  • 使用時に展張することにより長さ数mの空中線としての機能を発揮する。
  • 少人数で空中線の建柱・撤収が可能。
  • MIL-STD-810G取得
  • 空中線形状が垂直ダイポール空中線である。
  • 空中線本体を含む各種構成品が1つの収納袋に収納できる。
  • 空中線を展張し、各支線を使い空中線を固定する。

想定される導入先

製品仕様

製品名 巻取式空中線(3.5m) 巻取式空中線(7.0m)
建中時の高さ 3.5m 7.0m
重量(構成品含む) 2.2kg 8.85kg
巻取時寸法 (W)15 x(H)15 x(D)15 cm 程度 (W)24 x(H)24 x(D)24 cm 程度
収納袋寸法 (W)24 x(H)24 x(D)37 cm 程度 (W)25 x(H)28 x(D)35 cm 程度
空中線形状 垂直ダイポール
インタフェース TNC to N-Type アダプタ
TNC to BNC アダプタ
インピーダンス 50Ω
対応規格 MIL-STD-810G
耐風性能 風速28m/s
動作温度 -20~-50℃
保存温度 -40~-70℃
巻取式空中線(3.5m)付属品一覧
番号 品名 数量
2 TNC to N-Typeアダプタ 1個
2 TNC to BNCアダプタ 1個
3 支線取付筒 1個
4 基 盤 1個
5 6本
6 支線 3本
7 収納袋 1袋
3.5m巻取式空中線用
フィーダ線
1個

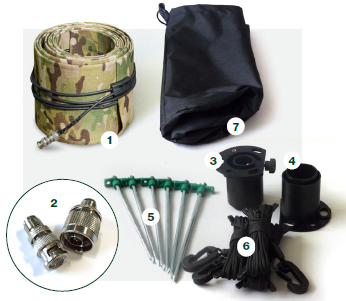

巻取式空中線構成品(3.5m)

巻取式空中線(7.0m)付属品一覧
番号 品名 数量
2 上段支線取付筒 1個
3 下段支線取付筒
(オレンジタグ)
1個
4 基 盤 1個
5 上段支線 3本
5 下段支線
(オレンジタグ)
3本
6 フィーダ線(VHF) 1本
6 フィーダ線(UHF) 1本
7 15本
8 TNC to N-Typeアダプタ 2個
8 TNC to BNCアダプタ 2個
9 収納袋 1袋
7m巻取式空中線用
フィーダ線
1個

巻取式空中線構成品(7.0m)
