同軸ケーブル対応（同軸コンバータ）

ギガビット対応同軸PoE延長装置 1701+ Base/Link【New】

PoE

製品の特長

1701+シリーズは、同軸ケーブルを使用してPoEの延長が可能な同軸PoE延長装置で、最長900m※1までの延長に対応しています。

Ethポートは10/100/1000BASE-Tに対応しており、同軸ポート間の通信速度は双方向合計で最大420Mbps※2の通信が可能です。

また、オプションコネクタを使用することで、1か所から最大4台のカメラを接続するスター型構成や、同一経路上に複数のカメラを接続するデイジーチェーン構成を実現できます。

さらに、オプションの同軸-メタル変換コネクタを使用すれば、2線式のメタル線（電話線）による延長にも対応可能です。

※1 最長距離は設置環境やケーブルの状態などにより変化するため、あくまで参考値となります。
※2 同軸ポートの最大通信速度は理論値となるため、お客様環境での動作を保証するものではありません。

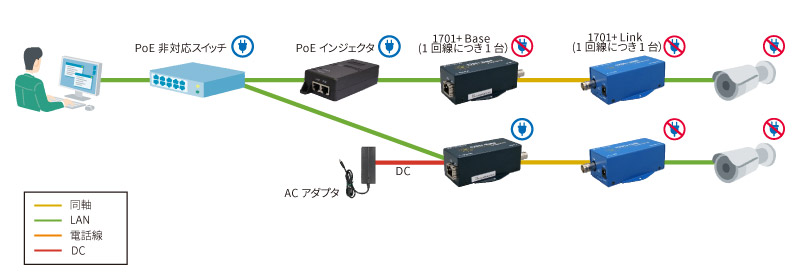

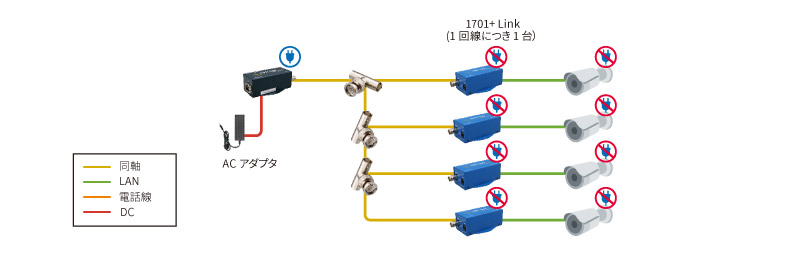

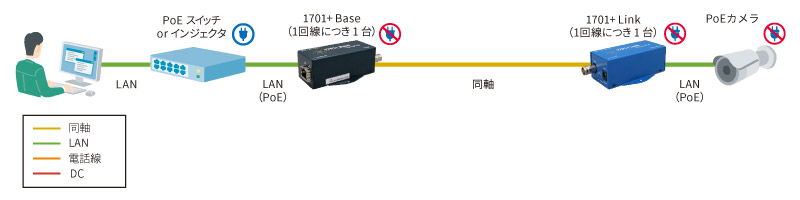

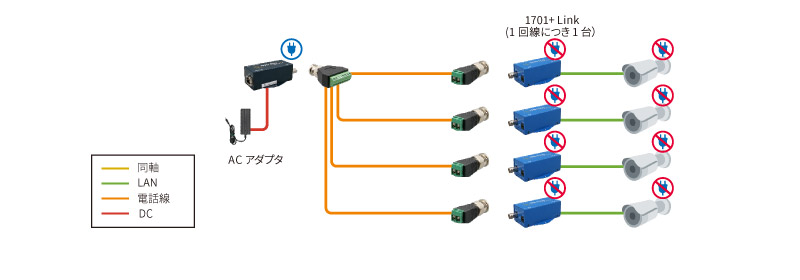

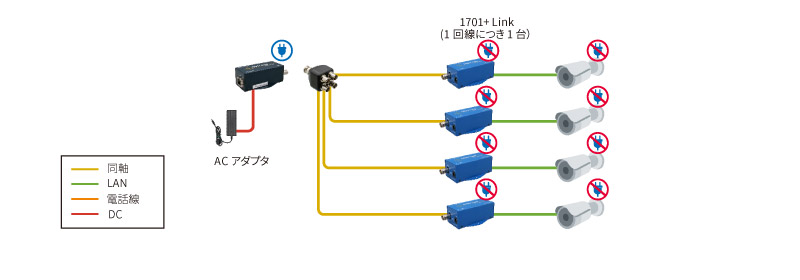

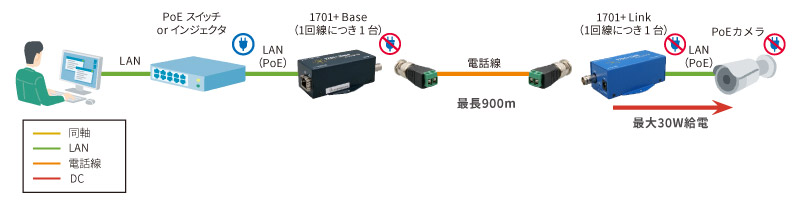

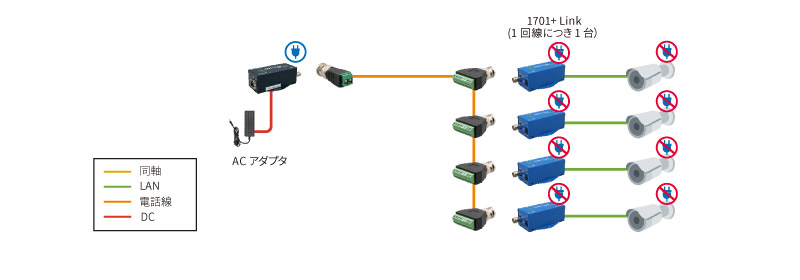

接続構成例

接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link
接続構成例：1701+ Base/Link

想定される導入先

製品仕様

製品名 ギガビット対応同軸PoE延長装置 1701+ Base
型番 1701+ Base
商品コード 173-NV01-0004
準拠規格 IEEE 802.3 10/100/1000BASE-T
IEEE 802.3af/at PoE
使用周波数帯域 2M～86MHz
インタフェース LANポート RJ-45 x1ポート
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・全二重
・CAT 5e以上
同軸ポート BNCメス x1ポート
・双方向合計最大420Mbps※1
・最長900m（5C-2V相当使用時）※2
・全二重
PoE給電能力 –
寸法 (W) 85.80mm x (H) 33.55mm x (D) 38.80mm（突起部含まず）
重量 138g（本体のみ）
入力電源 PoEスイッチ等からのPoE受電
DC55V（オプションACアダプタのみサポート）
最大消費電力 2W
動作温度 -20～+60℃
動作湿度 10～95％RH（結露なきこと）
認証 RoHS 10物質 （Directives 2011/65 and 2015/863）、VCCI Class A
製品保証期間 1年間

※1 同軸ポートの最大通信速度は理論値となるため、お客様環境での動作を保証するものではありません。
※2 最長距離は設置環境やケーブルの状態、ケーブルの種類などで変化するため、あくまで参考値となり、お客様環境での動作を保証するものではありません。

製品名 ギガビット対応同軸PoE延長装置 1701+ Link
型番 1701+ Link
商品コード 173-NV01-0005
準拠規格 IEEE 802.3 10/100/1000BASE-T
IEEE 802.3af/at PoE
使用周波数帯域 2M～86MHz
インタフェース LANポート RJ-45 x1ポート
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・全二重
・CAT 5e以上
同軸ポート BNCメス x1ポート
・双方向合計最大420Mbps※1
・最長900m（5C-2V相当使用時）※2
・全二重
PoE給電能力 最大30W（オプションACアダプタ接続時のみ最大50W給電）
寸法 (W) 85.80mm x (H) 33.55mm x (D) 38.80mm（突起部含まず）
重量 138g（本体のみ）
入力電源 1701＋BaseからのPoE受電
DC55V（オプションACアダプタのみサポート）
最大消費電力 2W
動作温度 -20～+60℃
動作湿度 10～95％RH（結露なきこと）
認証 RoHS 10物質 （Directives 2011/65 and 2015/863）、VCCI Class A
製品保証期間 1年間

※1 同軸ポートの最大通信速度は理論値となるため、お客様環境での動作を保証するものではありません。
※2 最長距離は設置環境やケーブルの状態、ケーブルの種類などで変化するため、あくまで参考値となり、お客様環境での動作を保証するものではありません。

給電特性一覧 PoE 延長装置（同軸タイプ）

給電距離性能【最大30W給電】PoE電圧 56V出力（HPI-XG30 PoEインジェクタ使用）
通信速度[Mbps] 給電電力[W]
距離 100m 382M 25.5W
200m 370M 24.0W
300m 360M 22.5W
400m 330M 21.5W
500m 330M 20.0W
600m 280M 18.5W
700m 170M 17.0W
800m 160M 15.0W
給電距離性能【最大60W給電】PoE電圧 56V出力（HPI-XG60PP PoEインジェクタ使用）
通信速度[Mbps] 給電電力[W]
距離 100m 382M 30.0W
200m 370M 30.0W
300m 360M 30.0W
400m 330M 28.5W
500m 330M 25.5W
600m 280M 21.6W
700m 170M 18.0W
800m 160M 15.5W
給電距離性能【最大60W給電】PoE電圧 54V出力（Vi22401U PoEインジェクタ使用）
通信速度[Mbps] 給電電力[W]
距離 100m 382M 30.0W
200m 370M 30.0W
300m 360M 28.5W
400m 330M 27.0W
500m 330M 23.0W
600m 280M 19.0W
700m 170M 16.0W
800m 160M 13.5W
給電距離性能 NV-PS55-110W 110W給電 ACアダプタ入力
通信速度[Mbps] 給電電力[W]
距離 100m 382M 30.0W
200m 370M 30.0W
300m 360M 30.0W
400m 330M 27.0W
500m 330M 26.5W
600m 280M 23.0W
700m 170M 19.5W
800m 160M 17.0W

※計測データは5C-2V使用時
※1701+は通信可能な通信速度を双方向で分配して通信を行います。
※以下のオプションコネクタを使用する場合、給電電力は接続した1701+ Linkの台数（最大4台）に応じて分配されます。
・T字コネクタ BNCオス1-メス2 NV-BNCT（商品コード：176-NV01-0001）
・同軸スプリッタ BNCオス1-メス4 NV-EC4BNC（商品コード：176-NV01-0002）

給電特性一覧 PoE 延長装置（電話線タイプ）

給電距離性能【最大30W給電】PoE電圧 56V出力（HPI-XG30 PoEインジェクタ使用）
通信速度[Mbps] 給電電力[W]
距離 100m 350M 22.0W
200m 290M 15.0W
300m 220M 10.0W
400m 200M 7.5W
500m 190M 5.5W
600m 170M 4.5W
700m 160M 3.5W
800m 160M 3.0W
900m 150M 2.0W
給電距離性能【最大60W給電】PoE電圧 56V出力（HPI-XG60PP使用）
通信速度[Mbps] 給電電力[W]
距離 100m 350M 27.5W
200m 290M 15.0W
300m 220M 9.5W
400m 200M 7.0W
500m 190M 5.0W
600m 170M 4.0W
700m 160M 3.0W
800m 160M 2.5W
900m 150M 2.0W
給電距離性能【最大60W給電】PoE電圧 54V出力（Vi22401U PoEインジェクタ使用）
通信速度[Mbps] 給電電力[W]
距離 100m 350M 26.0W
200m 290M 13.5W
300m 220M 9.0W
400m 200M 6.5W
500m 190M 5.0W
600m 170M 4.0W
700m 160M 3.0W
800m 160M 2.5W
900m 150M 2.0W
給電距離性能 NV-PS55-110W 110W給電 ACアダプタ入力
通信速度[Mbps] 給電電力[W]
距離 100m 350M 30.0W
200m 290M 16.5W
300m 220M 11.0W
400m 200M 8.0W
500m 190M 6.0W
600m 170M 4.5W
700m 160M 4.0W
800m 160M 3.0W
900m 150M 2.5W

※1701+は通信可能な通信速度を双方向で分配して通信を行います。
※オプションコネクタ、NV-BNCA-2P（商品コード：176-NV01-0003）を使用する必要があります。
※以下のオプションコネクタを使用する場合、給電電力は接続した1701+ Linkの台数（最大4台）に応じて分配されます。
・変換コネクタ オス1:ターミナル4 NV-BNCA（商品コード：176-NV01-0004）

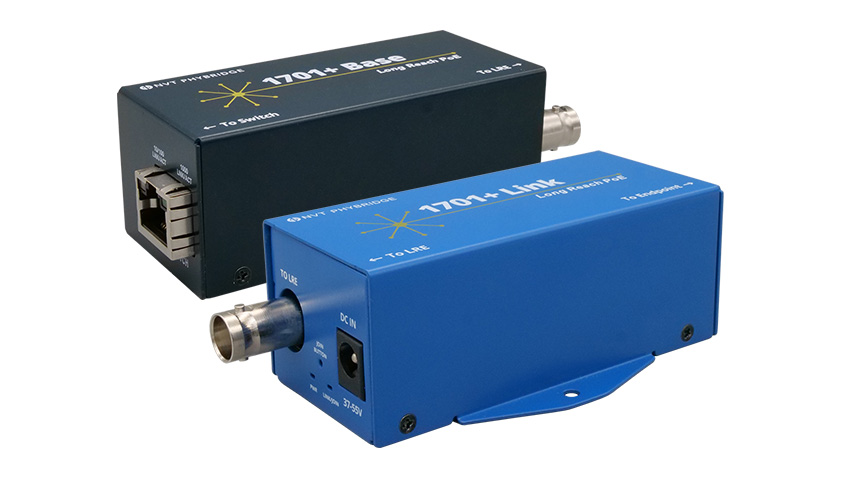

製品外観

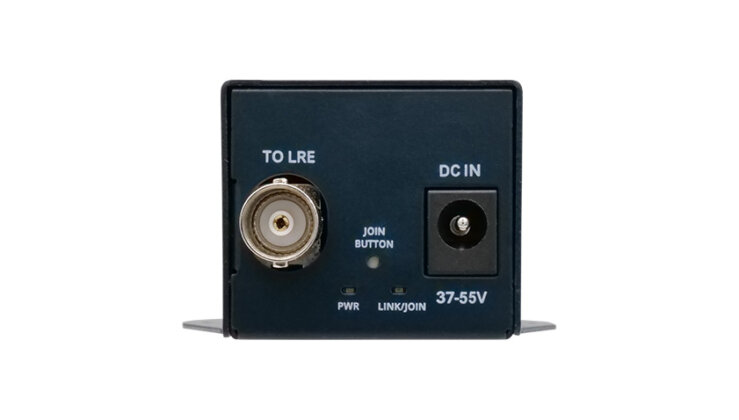

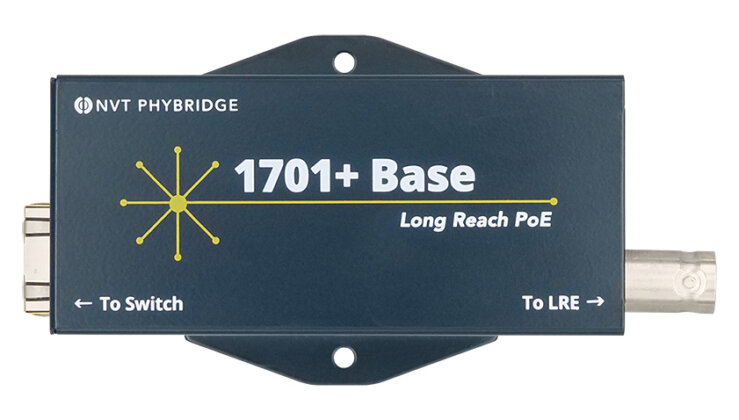

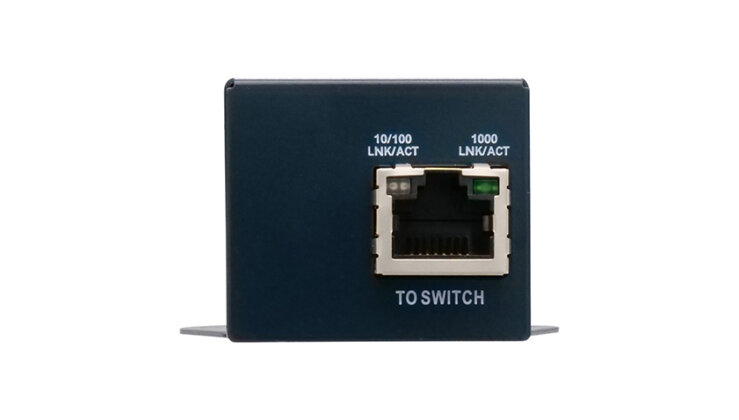

1701+ Base　IMAGE

拡大

1701+ Base　IMAGE

拡大

1701+ Base　IMAGE

拡大

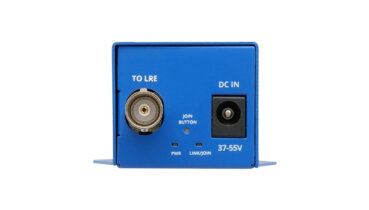

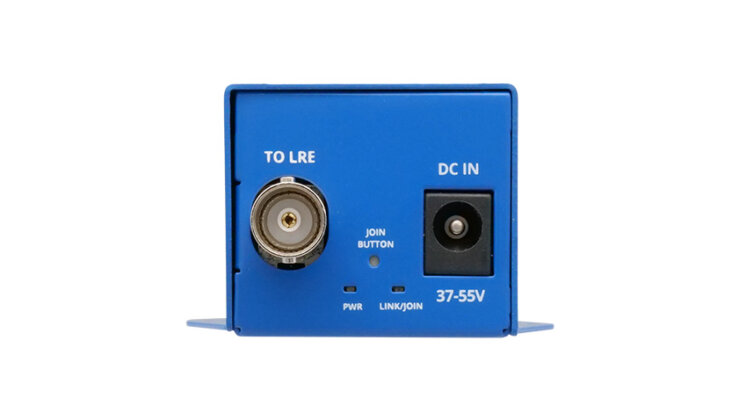

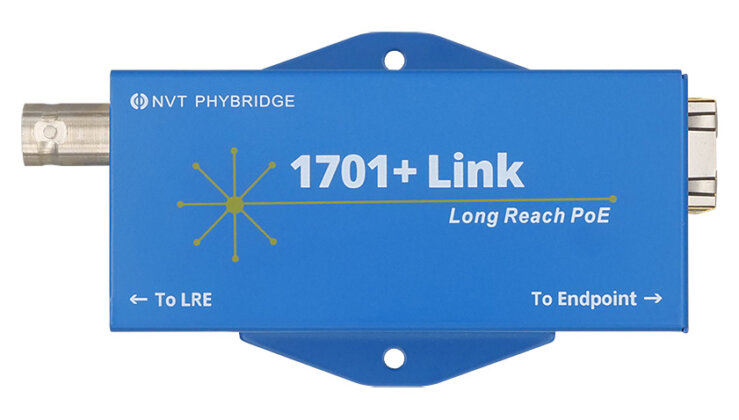

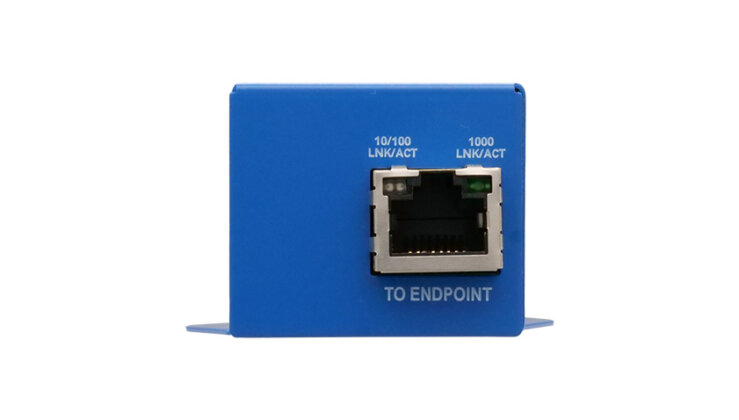

1701+ Link　IMAGE

拡大

1701+ Link　IMAGE

拡大

1701+ Link　IMAGE

拡大

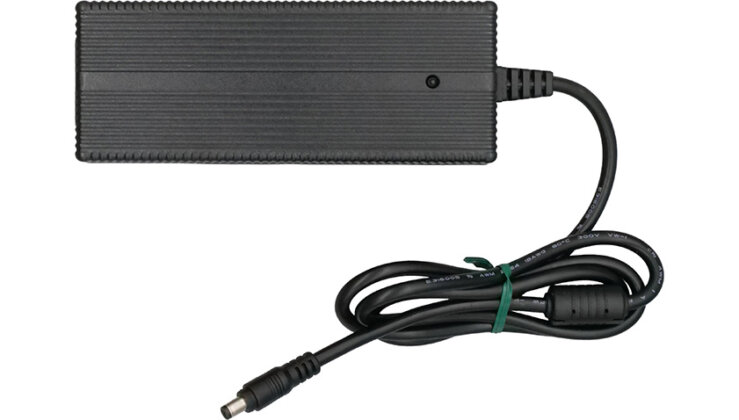

［オプション製品］110W ACアダプタ NV-PS55-110W

拡大

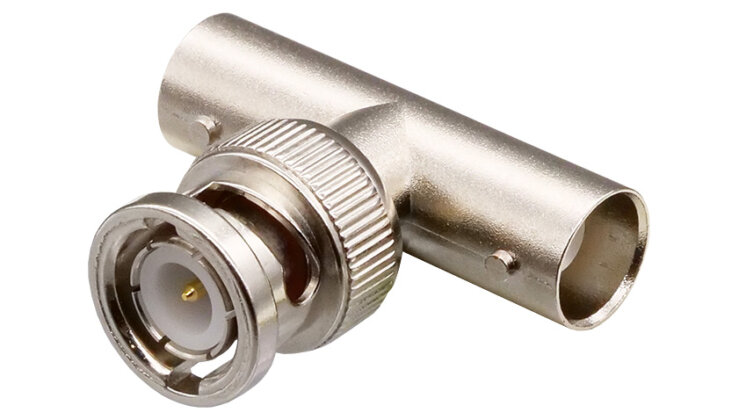

［オプション製品］T字コネクタ BNCオス1-メス2 NV-BNCT

拡大

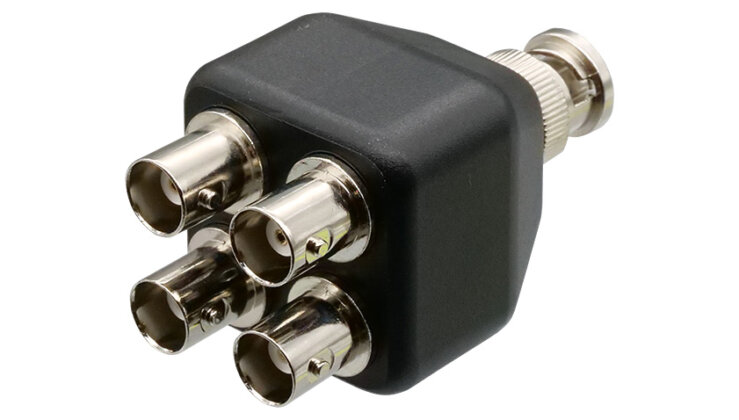

［オプション製品］同軸スプリッタ BNCオス1-メス4 NV-EC4BNC

拡大

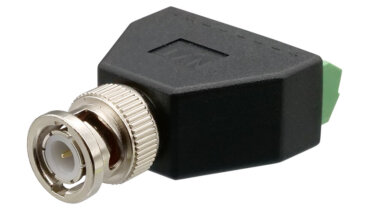

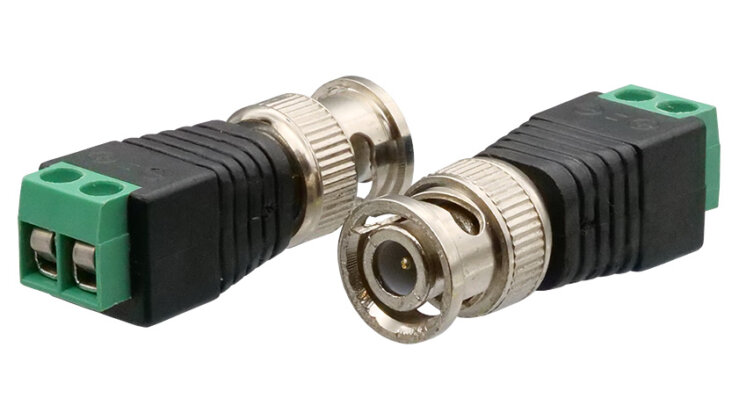

［オプション製品］変換コネクタ オス1:ターミナル1 NV-BNCA-2P

拡大

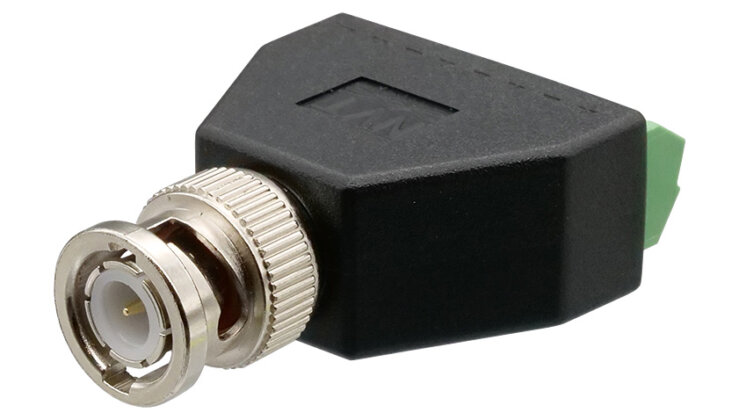

［オプション製品］変換コネクタ オス1:ターミナル4 NV-BNCA

拡大

SPEC

高速通信
300Mbps以上の高速通信でWi-FiアクセスポイントのPoE延長に最適！

柔軟な構成に対応
オプションコネクタを使用することで、スター型・デイジーチェーン型の構成が可能！

電話線にも対応
オプションの同軸 -メタル変換コネクタを使用すれば、2線式電話線でのPoE延長も可能！
