PoE受電対応　産業用SFP光メディアコンバータ　Vi50101【New】

イーサネットスイッチ・光メディアコンバータ

製品の特長

Vi50101は、PoEスイッチやPoEインジェクタからの給電で動作し、電源配線が不要。

小型・軽量設計に加え、広い動作温度範囲に対応し、制御盤内や屋外装置など限られたスペースにも柔軟に設置できます。

  • 電源工事不要：PoE受電で簡単設置
  • 超コンパクト設計：84 x 25 x 25mm、手のひらサイズ
  • 高い汎用性：SFP対応でシングル／マルチモードなど多様な光環境に対応
  • 広い動作温度：-10～+70℃

接続構成例

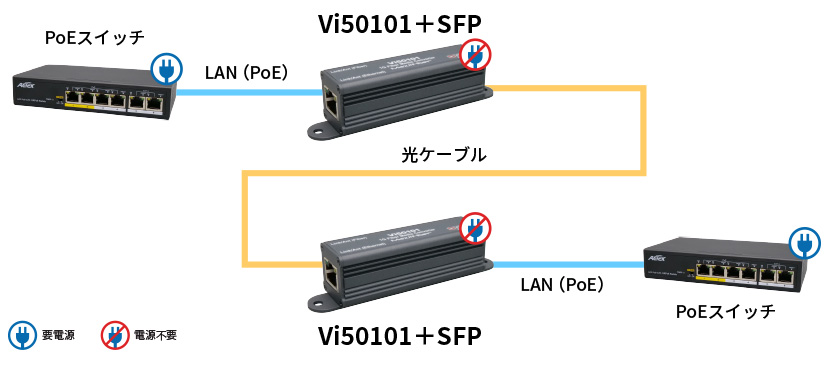

Vi50101同士の接続
下図の組み合わせは、SFPポートが無いPoEスイッチなどからVi50101にPoE給電を行い、任意のSFPを用いて延長する接続構成になります。
※PoEスイッチはPoEインジェクタなど、PoE給電可能な機器に置き換えることも可能です。
Vi50101同士の接続：接続高齢例
※1：お客様のご利用環境やご使用のSFPよって、最長距離は変化します。
※2：弊社取扱い以外のSFPをご使用になる場合、ご使用になれない場合がございますので、あらかじめ確認の上、構成していただくことを推奨いたします。

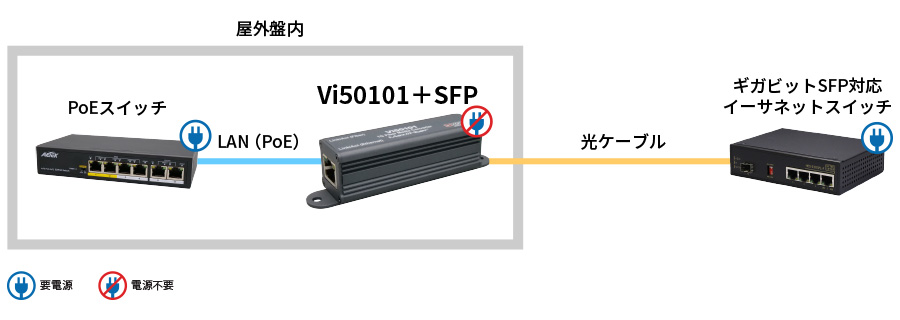

Vi50101とSFP対応スイッチの接続
下図の組み合わせは、Vi50101の対向機として、ギガビットSFP対応のイーサネットスイッチなどを用いて延長する接続構成になります。
※PoEスイッチはPoEインジェクタなど、PoE給電可能な機器に置き換えることも可能です。
Vi50101とSFP対応スイッチの接続：接続構成例
※1：お客様のご利用環境やご使用のSFPよって、最長距離は変化します。
※2：SFPのベンダーによっては、対向機にご使用予定のイーサネットスイッチで使用できない場合がございますので、あらかじめご確認の上、構成していただくことを推奨いたします。

製品仕様

製品名 PoE 受電対応 SFP メディアコンバータ Vi50101
型番 Vi50101
商品コード 161-VG01-0002
準拠規格 IEEE 802.3 10/100/1000BASE-T
IEEE 802.3af/at PoE 受電
ジャンボフレーム 最大 9000bytes
伝送距離※1 最大 80km
インタフェース LANポート RJ-45 x1 ポート
・10/100/1000BASE-T
・オートネゴシエーション
・オート MDI-X
・全二重
・CAT 5e 以上
SFPポート SFP x1 ポート
・1000Mbps※2
・MSA 標準準拠※3
寸法 (W) 84mm x (H) 25mm x (D) 25mm（突起部含まず）
重量 70g（本体のみ）
電源 PoE受電のみ（IEEE 802.3af/at（Class4））
最大消費電力 1.4W
動作温度 -10～+70℃
動作湿度 0～95％RH（結露なきこと）
保存温度 -40～+85℃
認証 RoHS Directives 2011/65 and 2015/863、VCCI Class A
製品保証期間 1年間

※1 伝送距離は使用するSFP、設置環境やケーブルの状態、ケーブルの種類などで変化するため、あくまで参考値となり、お客様環境での動作を保証するものではありません。
※2 100MbpsタイプのSFPの使用はサポート対象外となります。
※3 MSA標準準拠のSFPの場合でも、使用できないモジュールがある場合がございます。
あらかじめご確認いただくことを推奨いたします。

SFP共通製品仕様
絶対最大定格
電源電圧 -0.5～+4V
入力信号電圧 -0.3～+4.3V
受信機損傷しきい値 最小 +5dBm
保存温度 -40～+85℃
相対湿度 5～95%
推奨動作条件
電源電圧 3.13～3.47V（平均3.3V）
動作筐体温度 -40～+85℃
環境湿度 5～70%
データレート 1.25Gbps
その他
DDM機能 あり
規格
  • 静電放電（ESD）
    MIL-STD-883E Method 3015.7
    → Class 1（>1000V for SFI pins, >2000V for other pins.）
    IEC61000-4-2
    → Class 2（>4.0kV）
  • 電磁妨害（EMI）
    CISPR22 ITE Class B、FCC Class B、
    CENELEC EN55022、VCCI Class A
    → 規格に準拠
  • 放射イミュニティ
    IEC61000-4-3
    → 規格に準拠
  • レーザー安全基準
    FDA 21CFR 1040.10 and 1040.11、EN（IEC）60825 1,2
    → クラスIレーザー対応製品
  • RoHS
    RoHS 指令 2011/65/EU（RoHS2.0）に準拠

各モジュールの光仕様
型番 商品コード 中心波長 距離 コネクタ 芯数 モード
AC-SF-8G1-01F 162-SL06-0001 850nm 500m LC 2芯 マルチ
AC-SF-3G1-20F 162-SL06-0002 1310nm 20km LC 2芯 シングル
AC-SF-3G1-40F 162-SL06-0003 1310nm 40km LC 2芯 シングル
AC-SFBL-35G1-40F 162-SL06-0004 Tx:1310nm
Rx:1550nm		 40km LC 1芯 シングル
AC-SFBL-53G1-40F 162-SL06-0005 Tx:1550nm
Rx:1310nm		 40km LC 1芯 シングル
AC-SFBL-35G1-20F 162-SL06-0006 Tx:1310nm
Rx:1550nm		 20km LC 1芯 シングル
AC-SFBL-53G1-20F 162-SL06-0007 Tx:1550nm
Rx:1310nm		 20km LC 1芯 シングル
AC-SFBS-35G1-20F 162-SL06-0019 Tx:1310nm
Rx:1550nm		 20km SC 1芯 シングル
AC-SFBS-53G1-20F 162-SL06-0020 Tx:1550nm
Rx:1310nm		 20km SC 1芯 シングル
AC-SFBS-35G1-40F 162-SL06-0021 Tx:1310nm
Rx:1550nm		 40km SC 1芯 シングル
AC-SFBS-53G1-40F 162-SL06-0022 Tx:1550nm
Rx:1310nm		 40km SC 1芯 シングル
※最大伝送距離は論理値です。お客様の環境での伝送距離を保証するものではありません。



組立商品コード 組立商品名 単体商品コード 単体商品名
1 161-VG01-K001 Vi50101（MM2芯LCコネクタ 500m 1G対応光SFP） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0001 MM2芯500m1G対応光SFP AC-SF-8G1-01F
2 161-VG01-K002 Vi50101（SM2芯LCコネクタ 20km 1G対応光SFP） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0002 SM2芯20km1G対応光SFP AC-SF-3G1-20F
3 161-VG01-K003 Vi50101（SM2芯LCコネクタ 40km 1G対応光SFP） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0003 SM2芯40km1G対応光SFP AC-SF-3G1-40F
4 161-VG01-K004 Vi50101（SM1芯LCコネクタ 40km 1G対応光SFP13/15） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0004 SM1芯40km1G対応光SFP13/15 AC-SFBL-35G1-40F
5 161-VG01-K005 Vi50101（SM1芯LCコネクタ 40km 1G対応光SFP15/13） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0005 SM1芯40km1G対応光SFP15/13 AC-SFBL-53G1-40F
6 161-VG01-K006 Vi50101（SM1芯LCコネクタ 20km 1G対応光SFP13/15） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0006 SM1芯20km1G対応光SFP13/15 AC-SFBL-35G1-20F
7 161-VG01-K007 Vi50101（SM1芯LCコネクタ 20km 1G対応光SFP15/13） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0007 SM1芯20km1G対応光SFP15/13 AC-SFBL-53G1-20F
8 161-VG01-K008 Vi50101（SM1芯SCコネクタ 20km 1G対応光SFP13/15） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0019 SCタイプSM1芯20km1G対応光SFP AC-SFBS-35G1-20F
9 161-VG01-K009 Vi50101（SM1芯SCコネクタ 20km 1G対応光SFP15/13） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0020 SCタイプSM1芯20km1G対応光SFP AC-SFBS-53G1-20F
10 161-VG01-K010 Vi50101（SM1芯SCコネクタ 40km 1G対応光SFP13/15） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0021 SCタイプSM1芯40km1G対応光SFP AC-SFBS-35G1-40F
11 161-VG01-K011 Vi50101（SM1芯SCコネクタ 40km 1G対応光SFP15/13） 161-VG01-0002 PoE受電対応SFPメディアコンバータ Vi50101
162-SL06-0022 SCタイプSM1芯40km1G対応光SFP AC-SFBS-53G1-40F

オプション製品
商品コード 製品名 対象商品
152-FS01-0020 LC-SC 2芯 マルチモード光パッチケーブル 1m 1
154-AS-002 SC-SC変換コネクタ SSCF131B-2ASP
152-FS01-0041 LC-SC 2芯 シングルモード光パッチケーブル 0.5m 2,3
154-FS-003 SC-SC光ジョイントコネクタ
152-FS01-0042 LC-SC 1芯 シングルモード光パッチケーブル 0.5m 4,5,6,7
154-FS01-0015 SC-SC 1芯 光ジョイントコネクタ

製品外観

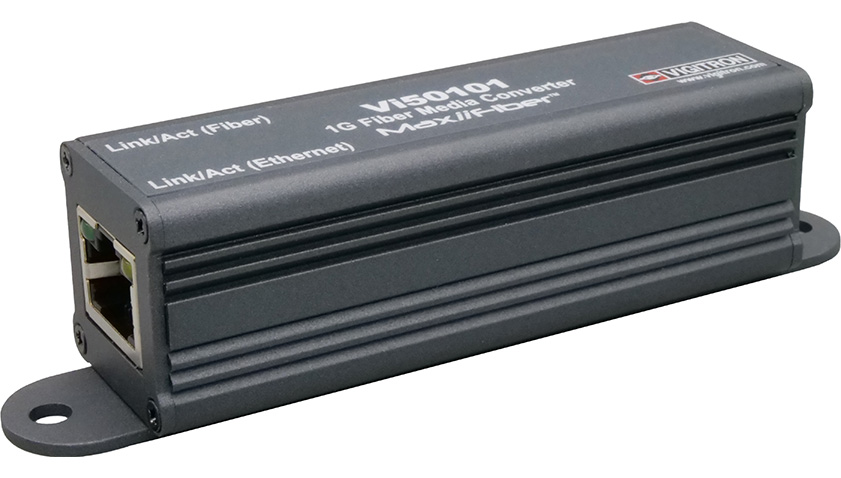

Vi50101　FRONT IMAGE

拡大

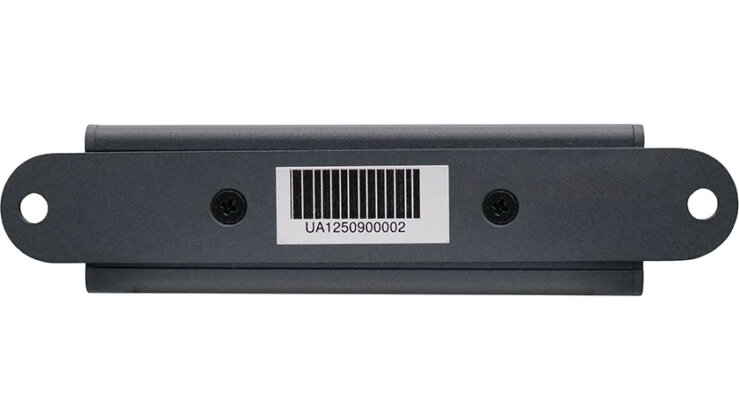

Vi50101　BACK IMAGE

拡大

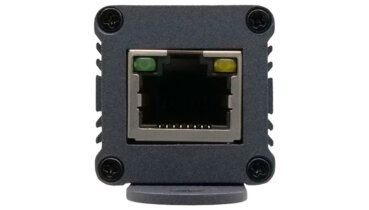

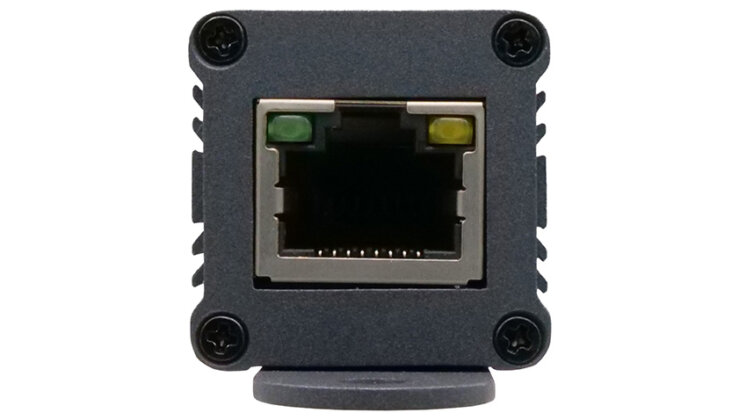

Vi50101　RIGHT IMAGE

拡大

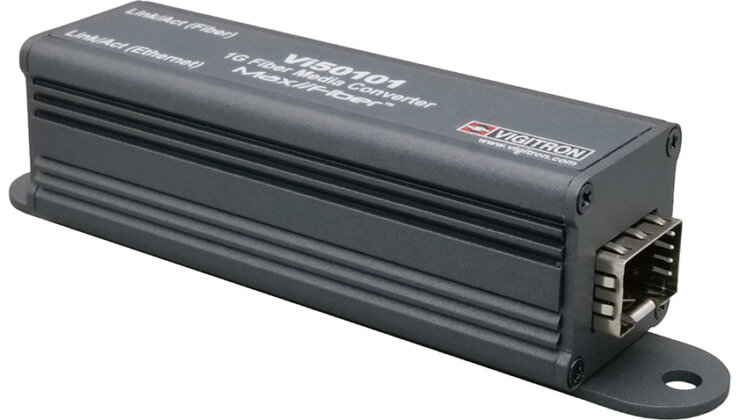

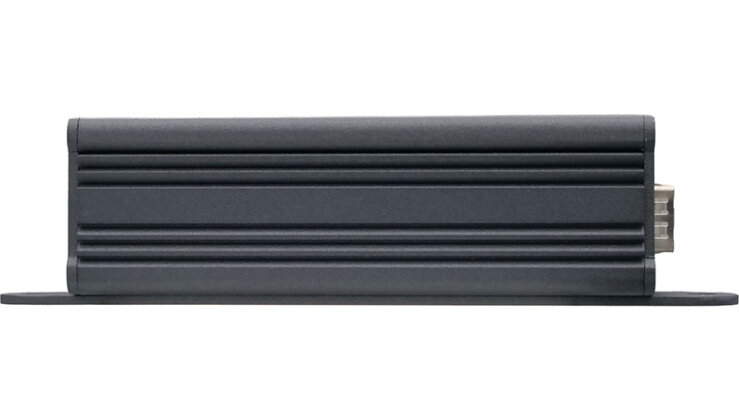

Vi50101　LEFT IMAGE

拡大

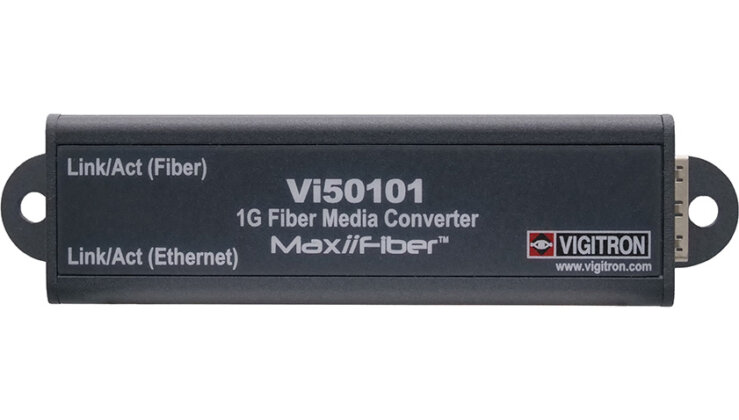

Vi50101　IMAGE

拡大

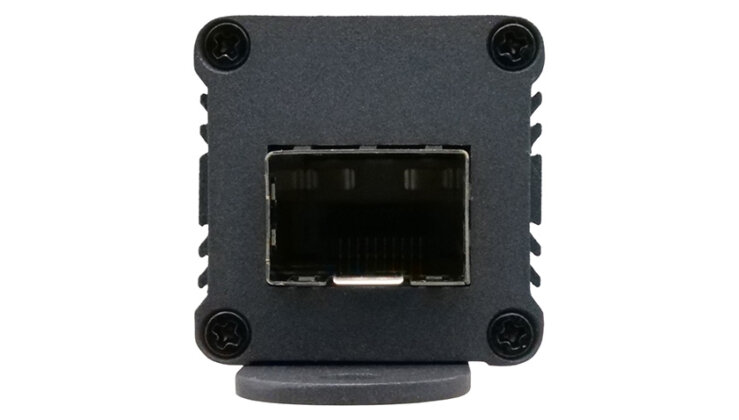

Vi50101　 BOTTOM IMAGE

拡大

SPEC

  • ・電源工事不要：PoE受電で簡単設置
  • ・超コンパクト設計：84 x 25 x 25mm、手のひらサイズ
  • ・高い汎用性：SFP対応でシングル／マルチモードなど多様な光環境に対応
  • ・広い動作温度：-10～＋70℃

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
161-VG01-0002 Vi50101

本体
161-VG01-K001 Vi50101（MM2芯LCコネクタ 500m 1G対応光SFP）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・MM2芯500m1G対応光SFP AC-SF-8G1-01F（162-SL06-0001）
161-VG01-K002 Vi50101（SM2芯LCコネクタ 20km 1G対応光SFP）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM2芯20km1G対応光SFP AC-SF-3G1-20F（162-SL06-0002）
161-VG01-K003 Vi50101（SM2芯LCコネクタ 40km 1G対応光SFP）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM2芯40km1G対応光SFP AC-SF-3G1-40F（162-SL06-0003）
161-VG01-K004 Vi50101（SM1芯LCコネクタ 40km 1G対応光SFP13/15）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM1芯40km1G対応光SFP13/15 AC-SFBL-35G1-40F（162-SL06-0004）
161-VG01-K005 Vi50101（SM1芯LCコネクタ 40km 1G対応光SFP15/13）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM1芯40km1G対応光SFP15/13 AC-SFBL-53G1-40F（162-SL06-0005）
161-VG01-K006 Vi50101（SM1芯LCコネクタ 20km 1G対応光SFP13/15）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM1芯20km1G対応光SFP13/15 AC-SFBL-35G1-20F（162-SL06-0006）
161-VG01-K007 Vi50101（SM1芯LCコネクタ 20km 1G対応光SFP15/13）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SM1芯20km1G対応光SFP15/13 AC-SFBL-53G1-20F（162-SL06-0007）
161-VG01-K008 Vi50101（SM1芯SCコネクタ 20km 1G対応光SFP13/15）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SCタイプSM1芯20km1G対応光SFP AC-SFBS-35G1-20F（162-SL06-0019）
161-VG01-K009 Vi50101（SM1芯SCコネクタ 20km 1G対応光SFP15/13）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SCタイプSM1芯20km1G対応光SFP AC-SFBS-53G1-20F（162-SL06-0020）
161-VG01-K010 Vi50101（SM1芯SCコネクタ 40km 1G対応光SFP13/15）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SCタイプSM1芯40km1G対応光SFP AC-SFBS-35G1-40F（162-SL06-0021）
161-VG01-K011 Vi50101（SM1芯SCコネクタ 40km 1G対応光SFP15/13）

1G対応　本体＋SFPセット
・PoE受電対応SFPメディアコンバータ Vi50101（161-VG01-0002）
・SCタイプSM1芯40km1G対応光SFP AC-SFBS-53G1-40F（162-SL06-0022）
152-FS01-0020 LC-SC 2芯 マルチモード光パッチケーブル 1m

オプション製品
154-AS-002 SC-SC変換コネクタ SSCF131B-2ASP

オプション製品
152-FS01-0041 LC-SC 2芯 シングルモード光パッチケーブル 0.5m

オプション製品
154-FS-003 SC-SC光ジョイントコネクタ

オプション製品
152-FS01-0042 LC-SC 1芯 シングルモード光パッチケーブル 0.5m

オプション製品
154-FS01-0015 SC-SC 1芯 光ジョイントコネクタ

オプション製品
