UREP-8000は、様々な周波数に対応したGNSS信号増幅用アンプです。
複数のGNSSリピーターでの再放射や、直接入力を目的としたGNSS受信機への信号分配を行う事が可能となります。
また、ケーブルロスが大きくなる状況で、途中経路に増設する事で信号が弱くなる事を回避します。
なお、信号品質劣化を回避するため、アンプへの入力は-110dBm以上になるようにする必要があります。
(許容されるケーブル長は、ケーブルの種類や使用する屋外アンテナのトータルゲインに依存します)

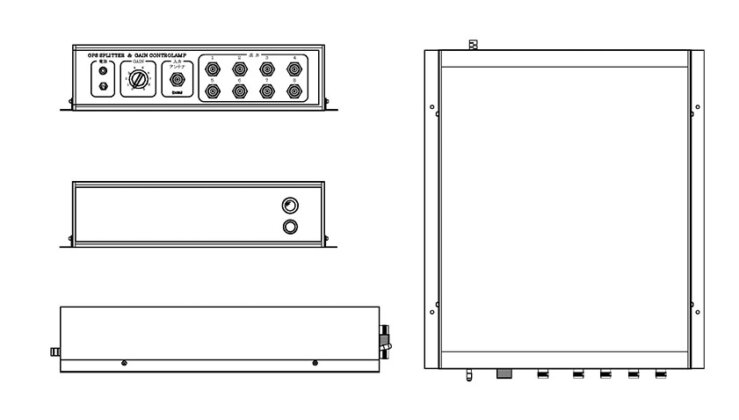

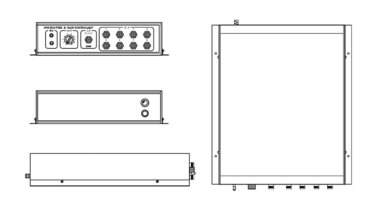

| 製品名 | UREP-8000B |
| 商品コード | – |
| 対応周波数 | GPS/QZSS 1575.42MHz（GPS L1/QZSS L1） 1278.75MHz（QZSS L6） 1227.6MHz（GPS L2/QZSS L2） 1176.45MHz（GPS L5/QZSS L5） GLONASS 1602MHz（GLONASS L1） 1246MHz（GLONASS L2） 1204MHz（GLONASS L3） Galileo 1575.42MHz（Galileo E1） 1278.75MHz（Galileo E6） 1207.14MHz（Galileo E5b） 1176.45MHz（Galileo E5a） BeiDou 1575.42MHz（BeiDou B1） 1268.52MHz（BeiDou B3） 1207.14MHz（BeiDou B2b） 1176.45MHz（BeiDou B2a） |
| アンプ利得 | 約0～+25dB(可変) |
| アンプ周波数帯域 | 1589.5MHz±16MHz(L1帯) 1100～1280MHz(L2/L5/L6帯) |
| NF | 3.5dB Typ |
| RF入出力コネクタ | TNC(J) |
| 入出力インピーダンス | 50Ω |
| アンテナ供給電圧 | DC+5V (最大100mA) |
| 電源 | AC100V 50/60Hz |
| 最大消費電力 | 5W |
| 寸法 | 分配数による |
| 重量 | 分配数による |
| 製品保証期間 | 1年間 |
| 付属品 | – |

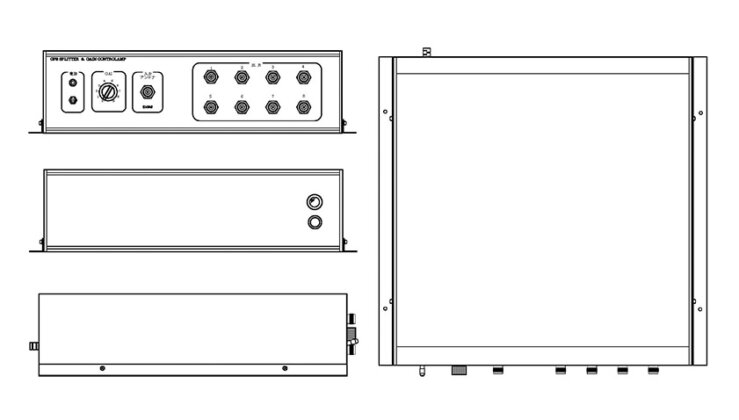

| 製品名 | UREP-8000C |
| 商品コード | – |
| 対応周波数 | GPS/QZSS 1575.42MHz（GPS L1/QZSS L1） 1278.75MHz（QZSS L6） 1227.6MHz（GPS L2/QZSS L2） 1176.45MHz（GPS L5/QZSS L5） GLONASS 1602MHz（GLONASS L1） 1246MHz（GLONASS L2） 1204MHz（GLONASS L3） Galileo 1575.42MHz（Galileo E1） 1278.75MHz（Galileo E6） 1207.14MHz（Galileo E5b） 1176.45MHz（Galileo E5a） BeiDou 1575.42MHz（BeiDou B1） 1268.52MHz（BeiDou B3） 1207.14MHz（BeiDou B2b） 1176.45MHz（BeiDou B2a） |
| アンプ利得 | 約0～+50dB(可変) |
| アンプ周波数帯域 | 1589.5MHz±16MHz(L1帯) 1100～1280MHz(L2/L5/L6帯) |
| NF | 3.5dB Typ |
| RF入出力コネクタ | TNC(J) |
| 入出力インピーダンス | 50Ω |
| アンテナ供給電圧 | DC+5V (最大100mA) |
| 電源 | AC100V 50/60Hz |
| 最大消費電力 | 5W |
| 寸法 | 分配数による |
| 重量 | 分配数による |
| 製品保証期間 | 1年間 |
| 付属品 | – |
| 分配数 | 内部ロス | 外形寸法 | 重量 |
| 8分配 (1:8) | 20dB | 未定 | 未定 |
※本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
| ターミネーター | |
| 簡易型ターミネーター | TNCタイプの簡易型50Ωターミネーター |
※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。
| 商品コード | 製品名 | 備考 |
|---|---|---|
| UREP-8000B | 0～25dB可変タイプ |
|
| UREP-8000C | 0～50dB可変タイプ |
