映像伝送（エンコーダ／デコーダ）

4K対応H.265デコーダ　HTX-CD4000N

映像機器・システム

製品の特長

HTX-CD4000Nは、4K対応のIPデコーダで、H.265/H.264形式の映像をデコードし、HDMI出力します。
最大16分割表示が可能で、イントラスライス方式や国土交通省仕様（H.264-TTS）にも対応しており、高い互換性と柔軟性を備えています。
監視カメラ映像や交通監視、公共インフラのモニタリングなど、高画質かつ安定した映像処理が求められる分野で活躍します。
コンパクト設計ながら優れた性能を発揮し、幅広い市場ニーズに応えます。

  • H.265/H.264 動画圧縮規格に対応
  • 出力インタフェース HDMIに対応
  • HDMI出力解像度は最大4K （3840x2160P30）に対応
  • HLS,RTSP,HTTP,TCP,UDP / MULTICASTなどのメインストリームネットワークプロトコルをサポート
  • CGI制御可能
  • G.711、AACオーディオフォーマットをサポート
  • イントラスライス方式に対応
  • 小型、低消費電力
  • 国土交通省仕様に対応（H.264-TTS）
  • 巡回表示モード対応
  • 1/2/3/4/5/6/8/9/10/12/13/16/PinP、および、ユーザ定義モード4種類

接続構成例

HTX-CD4000N/CD2000N：接続構成例

このようなお客様に最適なソリューションです。

  • 施設モニタリング
  • セキュリティシステム

想定される導入先

製品仕様

製品名 HTX-CD4000N
商品コード 191-SS03-0032
タイプ デコーダ
ビデオ 出力対応解像度 4K:3840*2160@30/25
1080P:1920*1080@60/50/30/25/24
UXGA:1600×1200@60
SXGA:1280*1024@60
720P:1280*720@60/50
XGA:1024*768@60
画面分割 1/2/3/4/5/6/8/9/10/12/13/16/PinP および
ユーザ定義モード4種類
オーディオ スタンダード AAC、G.711
出力 Line-Out x1（Stereo, mini-stereo type）、HDMI-audio-out
インタフェース HDMI HDMI Output x1
Audio 3.5mmミニジャック Line Output x1
Ethernet Ethernet 10/100BASE-TX（RJ-45）x1
・オートネゴシエーション
・オート MDI/MDI-X
電源 DC ジャック DC12V
最大消費電力 8W
寸法 （W）130.4 x（H）37 x（D）154mm（突起部含まず）
動作温度 -20～+55℃
動作湿度 10～90%RH（結露なきこと）
保存温度 -20～+55℃
保存湿度 10～90%RH（結露なきこと）
認証 RoHS10 物質、VCCI Class A（取得予定）
製品保証期間 1年間
付属品 AC アダプタ x1
ゴム足 x4

※他社製品との組み合わせでの運用をご検討のお客様には、事前検証を推奨しております。
他社製品との接続では、通信が途切れるなど、様々な問題が発生する可能性があります。
また、弊社推奨の製品以外での接続はサポートしておりません。
>> 製品導入のご相談・デモ機貸出に関するお問い合わせ
※本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
※当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用ください。

＜出力対応解像度一覧＞

3840×216030,25,24

解像度 フレームレート
1920×1080 60,50,30,25,24
1600×1200 60
1280×1024 60,30
1280×720 60,50
1024×768 60

＜未サポート出力解像度＞

解像度 フレームレート
3840×2160 24
1920×1200 60
1680×1050 60
1440×1900 60
1280×1024 30

製品外観

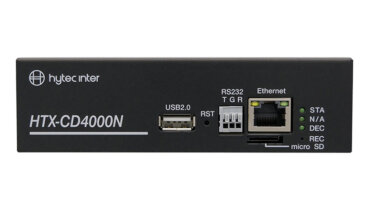

HTX-CD4000N　FRONT IMAGE

拡大

HTX-CD4000N　BACK IMAGE

拡大

SPEC

■H.265/H.264対応
■最大4K（3840x2160P30）に対応
■小型、低消費電力
■巡回表示モード対応
■1/2/3/4/5/6/8/9/10/12/13/16/PinP、および、ユーザ定義モード4種類

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
191-SS03-0032 HTX-CD4000N

関連商品

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。
ダウンタイムを少しでも軽減したい場合は予備機をご検討ください。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
