低遅延・狭帯域対応エンコーダ/デコーダ

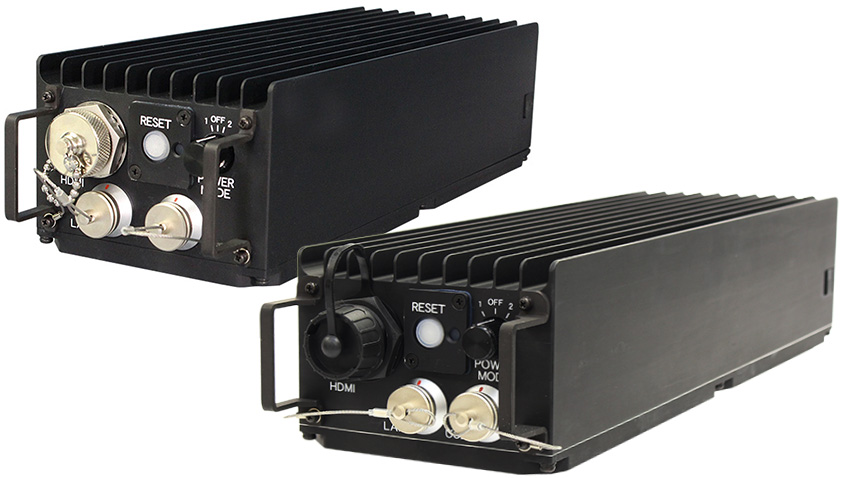

4K 低遅延/狭帯域対応 耐環境型映像伝送装置 エンコーダLLC-4000ME/デコーダLLC-4000MD【New】【リリース予定】【受注生産】

映像機器・システム

製品の特長

【使用上の注意】
Webメニューの操作において、選択肢として無効な項目が表示されるという現象が報告されています。
最新のソフトウェアバージョンへのアップデートを推奨します。
詳細は「LLC-4000, LLC-4000MEのWebメニューの動作について」をご覧ください。

耐環境型LLC-4000MEは、屋外での使用に対応した防塵・防水仕様（IP67）の4K対応ビデオエンコーダです。
耐環境型LLC-4000MDは、同じく屋外使用可能な4K対応ビデオデコーダです。
過酷な環境下でも、低遅延かつ安定した映像伝送を実現します。

  • IP67の防塵・防水性能を備え、バッテリは6時間以上の連続動作に対応
  • コーデック遅延 50ms以下（FHD＠60P、LLC-4000ME⇔LLC-4000MD対向低遅延モード時）
  • 100kbps以下の通信回線においても良好な映像伝送を実現
  • ネットワークの帯域変動に追従し、最適なレートを自動設定（輻輳制御モード時）
  • 関心領域（RoI）の画質を相対的に高くした効率的なエンコードをサポート
  • 国内開発・生産品により柔軟なカスタマイズ相談可能
  • 付属品
    LLC-4000ME：［標準付属］バッテリ2台、充電器、ACアダプタ
    LLC-4000MD：［標準付属］ACアダプタ／［オプション］バッテリ、充電器

アップデートソフトウェアダウンロード

LLC-4000ME アップデートソフトウェア［Ver.2.40］［ZIP］（要パスワード）
ソフトウェアアップデートについて：
LLC-4000MEを購入されたお客様で、アップデートを希望される場合は、お手数ですが、以下からお問い合わせください。
>> ソフトウェアアップデートファイルの申請

利用シーン

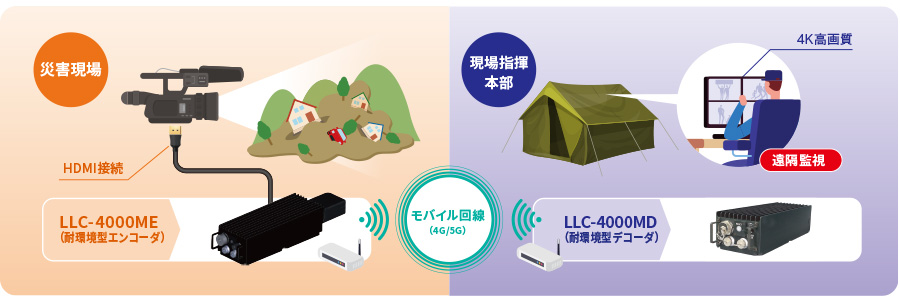

災害現場把握

モバイル回線とバッテリを活用して、災害現場の状況を遠隔監視することが可能です。
輻輳制御機能が回線状態の変動を検知して映像の安定伝送を実現します。
災害現場把握

特長

  • 映像圧縮技術
    H.264/AVCおよびH.265/HEVC符号化をサポートします。
  • 映像配信プロトコル
    UDP、RTSP、SRT、Multicastなど複数の映像配信プロトコルをサポートします。
  • 品質制御
    帯域に制限のあるネットワークでも良好な映像伝送を可能にするため、あらゆる映像入力に対してもあらかじめ指定された最大帯域を超えないピークレート制御をサポートします。
    また、伝送品質が変化するネットワークに対応するため、FEC（誤り訂正）やARQ（再送制御）機能を提供します。
  • RoI（Region of Interest）
    RoI機能は、指定帯域幅を維持しながら、選択された領域の鮮明化を行う技術です。
    鮮明化エリアは、設定メニューから変更可能です。
  • HDMI映像入力
    映像入力はHDMIインタフェースを使用します。
    変換器を併用することでSDI入力などへも対応可能です。
  • 音声入力
    音声入力は、HDMIインタフェースまたはUSBインタフェースを使用します。

このようなお客様に最適なソリューションです。

屋外映像伝送
バッテリ駆動映像伝送
5G映像伝送
防衛

製品仕様

製品名 LLC-4000ME（耐環境型エンコーダ） LLC-4000MD（耐環境型デコーダ）
商品コード 191-OK02-0003 1A3-OK02-0001
映像 解像度 入力：
2160P（3840×2160）@25/30Hz
1080P（1920×1080）@25/30/50/60Hz
1080I（1920×1080）@50/60Hz※1		 出力：
2160P（3840×2160）@25/30Hz
1080P（1920×1080）@25/30/50/60Hz
コーデック解像度 128×96～3840×2160
コーデック HEVC/AVC
フレームレート 2～60fps
ビットレート 20kbps～25Mbps
Mixer － 2160P出力設定時：（例）1920×1080 ストリーム×4デコード→4画面表示
1080P出力設定時：（例）960×540 ストリーム×4デコード→4画面表示
音声 サンプリング 48kHz
コーデック AAC-LC/Opus
ビットレート AAC-LC：64kbps～320kbps
Opus：8kbps～160kbps
ネットワーク インタフェース 10/100BASE-TX/1000BASE-T（RJ-45）x1
対応プロトコル TCP/IP, UDP/IP, Multicast, SRT（server）, RTSP（server） TCP/IP, UDP/IP, Multicast, SRT（client）
QoS※2 FEC（誤り訂正）、ARQ（再送制御）
入出力 映像/音声 入力 HDMI 1.4×1※3 –
映像/音声 出力 – HDMI 1.4×1
USB USB2.0 HOSTx1
電源 バッテリ給電
DC +9V～+16V（15W以下）		 バッテリはオプション
DC +9V～+16V（15W以下）
付属品 バッテリー、充電器、ACアダプタ、HDMI/LAN/USBケーブル ACアダプタ、HDMI/LAN/USBケーブル
動作温度／湿度 動作温度 -20℃～+60℃ ／湿度 10～95%（結露なきこと）
耐環境性能 IP67
ユーザI/F スイッチ：リセットx1、Power＆Modex1
LED：POWER & STATUSx1
寸法および質量 寸法：100(W)x73(H)x280(D)mm（バッテリ、突起部除く）
質量：2.0kg以下（バッテリ除く）

※1：1080I@50,60Hz 入力時は、プログレッシブ形式に変換してエンコードされます。
※2：本機能は、SRT、RTSPプロトコルでは未対応です。
※3:HDCPには、未対応です。

オプション製品
商品コード 製品名
197-BT01-0003 耐環境型LLC用バッテリパック BT-70716

製品外観

LLC-4000ME　FRONT IMAGE

拡大

LLC-4000ME　SIDE IMAGE

拡大

LLC-4000ME　SIDE IMAGE

拡大

LLC-4000ME　TOP IMAGE

拡大

LLC-4000ME　BOTTOM IMAGE

拡大

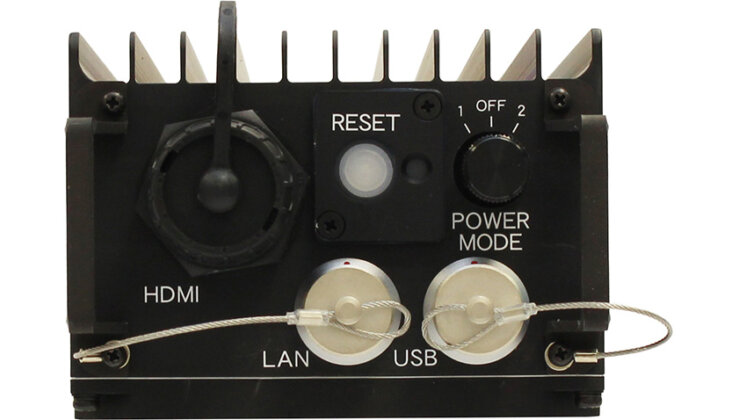

LLC-4000MD　FRONT IMAGE

拡大

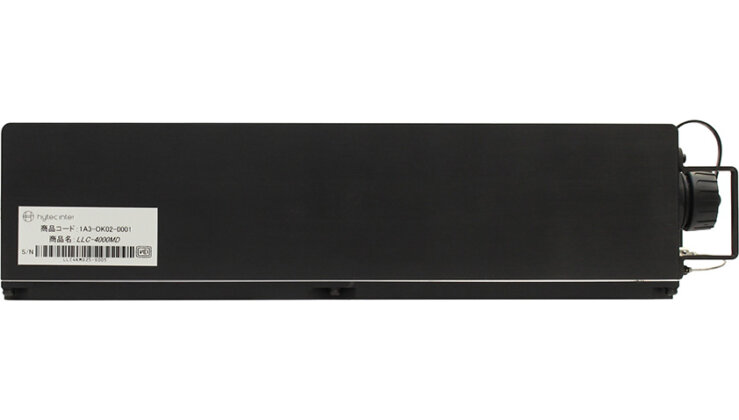

LLC-4000MD　SIDE IMAGE

拡大

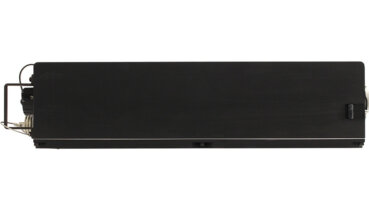

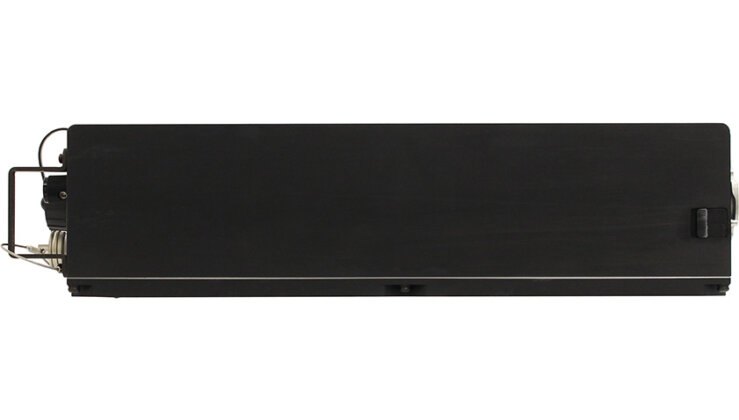

LLC-4000MD　SIDE IMAGE

拡大

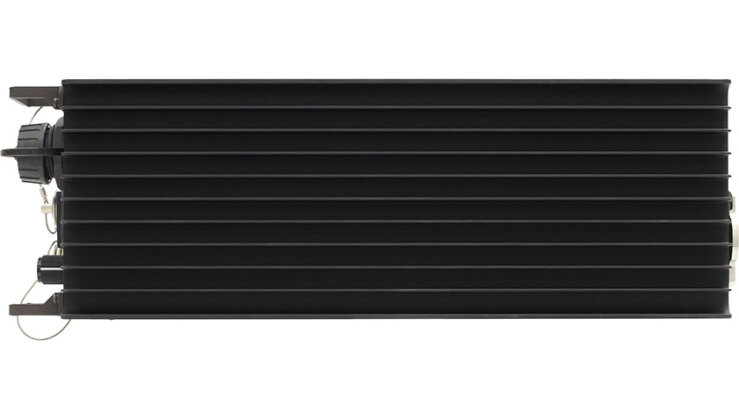

LLC-4000MD　TOP IMAGE

拡大

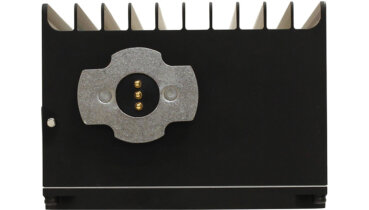

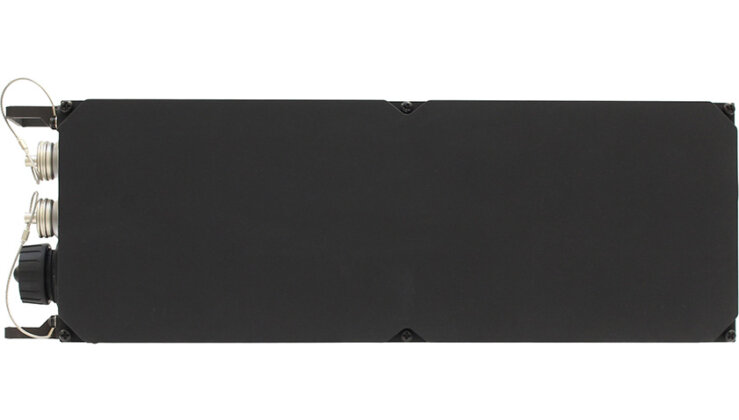

LLC-4000MD　BOTTOM IMAGE

拡大

SPEC

■IP67の防塵・防水性能を備え、バッテリは6時間以上の連続動作に対応
■コーデック遅延 50ms以下（FHD＠60P、LLC-4000ME⇔LLC-4000MD対向低遅延モード時）
■100kbps以下の通信回線においても良好な映像伝送を実現
■ネットワークの帯域変動に追従し、最適なレートを自動設定（輻輳制御モード時）
■関心領域（RoI）の画質を相対的に高くした効率的なエンコードをサポート
■国内開発・生産品により柔軟なカスタマイズ相談可能
■付属品
LLC-4000ME：［標準付属］バッテリ2台、充電器、ACアダプタ
LLC-4000MD：［標準付属］ACアダプタ／［オプション］バッテリ、充電器

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
191-OK02-0003 LLC-4000ME

受注生産品
1A3-OK02-0001 LLC-4000MD(耐環境型デコーダ)

受注生産品
197-BT01-0003 耐環境型LLC用バッテリパック BT-70716

受注生産品／オプション製品
