映像伝送（エンコーダ／デコーダ）

KVM機能搭載 H.264 低遅延 IPエンコーダ・デコーダ WiMi5300Aシリーズ【New】

映像機器・システム

製品の特長

WiMi5300Aシリーズは、20msという超低遅延を実現したKVM機能付き・フルHD・60fps対応のエンコーダ・デコーダです。

PCやサーバなど映像ソースをリアルタイムでの制御や一括管理などにご利用いただけ、映像圧縮を行うことでネットワーク帯域を効率的に利用できます。

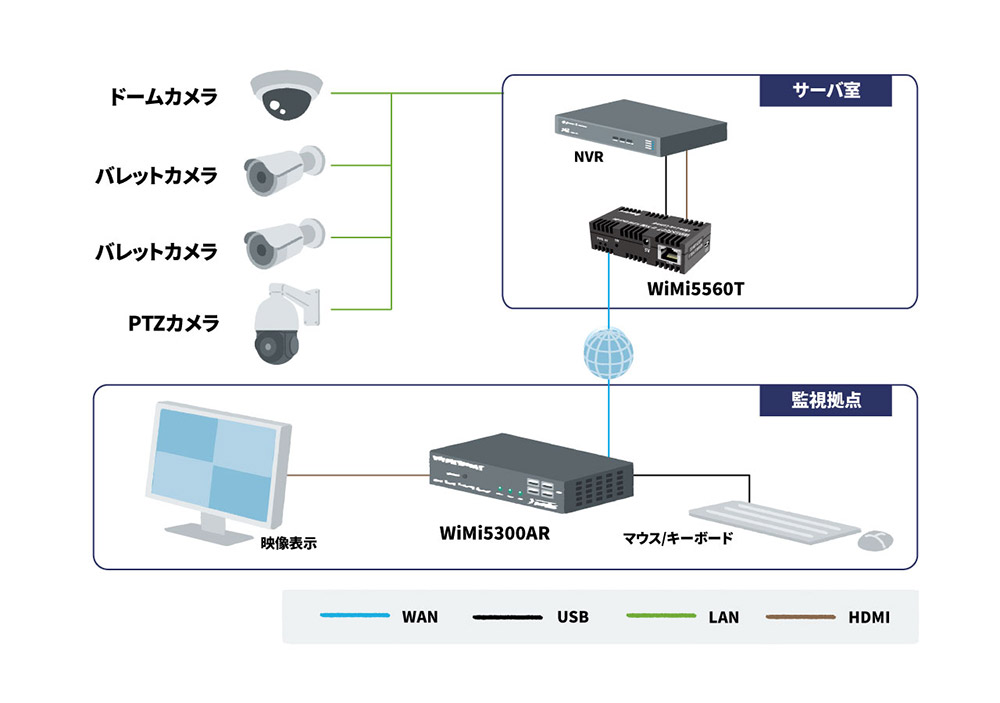

接続構成例

WiMi5300Aシリーズ：接続構成例

WiMiシリーズ LTE伝送試験動画

WiMi5300AT/RとLTEルータ「HWL-3511-DS」を使用したカメラ映像伝送実験を行いました。

このようなお客様に最適なソリューションです。

【優れた特徴】

  • LAN/WANを経由して離れた場所に映像データや音声データを伝送したい。
  • 超低遅延（20ms）で伝送したい。
  • 低速回線で映像データを伝送したい。
  • フレームレート60fpsで、なめらかな映像を再現したい。
  • デコーダ側でのマウス/キーボード操作により、PCやサーバを遠隔地でリアルタイム制御管理したい。（KVM機能）

想定される導入先

製品仕様

製品名 WiMi5300AT WiMi5300AR
商品コード 191-NB-001 191-NB-002
映像 入出力フォーマット HDMI
圧縮方式 H .264 Baseline 4.2
解像度 640 x 480 ～ 1920 x 1080
フレームレート 1 – 60fps
ビットレート 0.1 – 80Mbps
音声 入力 Embededd HDMI Audio –
出力 – Embededd HDMI Audio
インタフェース LAN 10/100/1000BASE-T（RJ-45） x 1
Full/Half duplex
オートMDI/MDI X
映像入力端子 HDMI-v1.3 Input x1ポート –
映像出力端子 HDMI-v1.3 Looped Output x1ポート HDMI-v1.3 Output x1ポート
USB USB2.0 Device x1ポート USB2.0 Device x4ポート
シリアル RS-232 x1ポート
寸法 （W）30 x（H）160 x（D）106 mm（突起部含まず）
重量 300g（本体のみ）
電源 DC12V（付属ACアダプタ使用時）
消費電力 6W（最大） 5W（最大）
動作温度 0～40℃
動作湿度 0～95%RH（結露なきこと）
保存温度 -40～+70℃
保存湿度 0～95%RH（結露なきこと）
規格 VCCI Class A
製品保証期間 1年間
付属品 ■ACアダプタ
■USBケーブ ル、
■USBコネクタ		 ■ACアダプタ

製品外観

WiMi5300AT　FRONT IMAGE

拡大

WiMi5300AT　BACK IMAGE

拡大

WiMi5300AR　FRONT IMAGE

拡大

WiMi5300AR　BACK IMAGE

拡大

SPEC

■最大解像度1920×1080対応

■フレームレート：1-60fps（1フレーム単位で設定可能）

■低遅延（End to End で20ms）

■デコーダ側でのマウス/キーボード操作により、PCやサーバを遠隔地でリアルタイム制御管理

■HDMI入力+HDMIループ出力+USB出力（エンコーダ）
HDMIビデオ出力+4xUSBホスト（デコーダ）KVM制御用

■IPエンコードによるネットワーク帯域圧縮

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
191-NB-001 WiMi5300AT
191-NB-002 WiMi5300AR
