屋外用防水LANSPD SD-201

周辺機器

製品の特長

屋外用防水LANSPD SD-201は、防塵防水規格（IP67）に準拠し、PoEを透過可能な屋外用防水LANSPD です。

-40～+85℃と動作範囲が広く、PoEを最大95Wまで透過することが可能です。

弊社取扱のVi2300AシリーズなどLANを使用したPoE延長装置間に取り付けることで、雷サージから機器を保護することができます。

■接続構成例

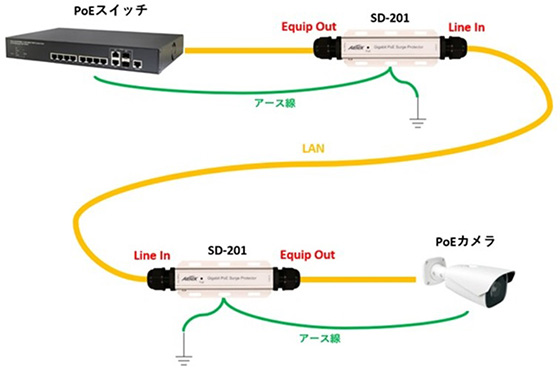

PoE 延長装置なし

※LANの長さはPoEスイッチ～PoEカメラで計100m以内ですが
各機器間は可能な限り短く接続することを推奨いたします。
※PD機器（PoE受電機器）への給電を止める場合、PSE機器（PoE給電機器）の電源または、給電機能をOFFにしてから、LANケーブルを抜いてください。
※PoE給電中にケーブルの施工や抜差しをしないでください。感電や機器の故障の原因となります。

PoE 延長装置あり

※LANの長さはPoEスイッチ～延長装置(親)100m以内、延長装置(子)～カメラで100m以内ですが
各機器間は可能な限り短く接続することを推奨いたします。
※PD機器（PoE受電機器）への給電を止める場合、PSE機器（PoE給電機器）の電源または、給電機能をOFFにしてから、LANケーブルを抜いてください。
※PoE給電中にケーブルの施工や抜差しをしないでください。感電や機器の故障の原因となります。

このようなお客様に最適なソリューションです。

【優れた特徴】

雷サージによる被害を軽減したい

想定される導入先

セキュリティ

製品仕様

製品名	屋外用防水LANSPD SD-201
型番	SD-201
商品コード	156-AE01-0001
透過データレート	10M/100M/1G/2.5Gbps
対応線種	Cat. 5e, 6 UTP/STP
コネクタ形状	防水コネクタ（RJ-45）x2
PoEサポート	IEEE802.3af/at/bt, UPoE
放電電流	max. 10kA（誘導雷サージ電流：8/20μs）
動作電圧	max. 60VDC
動作電流	2 pair max. 1A 4 pair max. 2A
動作電力	max. 95W
電圧保護レベル	ライン – グランド：20kV ライン – ライン：4kV
クランプ電圧	ライン – グランド：600V ライン – ライン：20V
挿入損失	1dB（周波数範囲：10MHz～100MHz）
反射損失	-20dB（周波数範囲：10MHz～100MHz）
反応時間	5ns
防塵防水規格	IP67
寸法	（W）186.2 x（H）32.0 x（D）50.0 mm（防水コネクタ含む）
重量	240g
動作温度	-40～+85℃
動作湿度	5～95%RH（結露なきこと）
保存温度	-40～+85℃
保存湿度	10～95%RH（結露なきこと）
規格・認証	CE, FCC, VCCI classA, RoHS10物質, ITU-T K.21, IEC-61643-21, IEC-61000-4-5, TIA-968-A（FCC Part68）
製品保証期間	1か月間

使用可能製品一覧　※当社販売製品
製品名	カテゴリ	動作温度（℃）
MaxiiCopper Vi2300A	PoE延長装置	-40～+75
MaxiiCopper Vi2301A
MaxiiCopper Vi2304A
MaxiiCopper Vi2308A
MaxiiCopper Vi2316A
MaxiiCopper Vi2300WP
MaxiiPower Vi2508		-10～+50℃
MaxiiPower Vi2516		-10～+50℃
MaxiiCopper Vi3003	リピータスイッチ	-40～+75℃
MaxiiNet Vi3003WP	リピータスイッチ	-40～+75℃

●直撃雷や強力な誘導雷などの条件によっては、保護対象機器を保護できない場合もございますのであらかじめご了承ください。
●設置前に使用環境や製品の仕様を必ずご確認ください。

製品外観

SPEC

■防水防塵規格（IP67）に準拠

■PoEを透過可能な屋外用防水LANSPD

■-40～+85℃の広い動作温度

■PoEを最大95Wまで透過することが可能

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

「ご利用の条件」に同意する

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード	製品名	備考
156-AE01-0001	屋外用防水LANSPD SD-201

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

センドバック

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。
ダウンタイムを少しでも軽減したい場合は予備機をご検討ください。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
