TRE25240シリーズ ACアダプタは、最大出力25.2Wで安定した電力供給をサポートします。
動作温度は-20～+60℃に対応しており、広い動作温度に対応した高速モデムやLANスイッチなどの通信機器と組み合わせることで、過酷な環境下でも最大限のパフォーマンスを発揮します。
弊社で販売している製品とも組み合わせてお使いいただくことができます。
RoHS指令10物質準拠製品です。
ACアダプタ
TRE25240シリーズ ACアダプタ
製品の特長
このようなお客様に最適なソリューションです。
- 動作温度が広い電源を利用したい。
- DC24Vの電源を利用したい。
製品仕様
| 製品名 | TRE25240シリーズ AC アダプタ | |
| 商品コード | 167-CN01-0022 | |
| コネクタ形状 | 先バラ、+, －の表示有り | |
| 入力 | 定格入力電圧 | AC100～240V |
| 入力電圧範囲 | AC90～264V | |
| 入力周波数範囲 | 47～63Hz | |
| 入力電流 | max. 0.7Arms （AC100V 入力、最大負荷） | |
| 平均効率 | typ. 87.0% | |
| 突入電流 | max. 60A （AC240V 入力、最大負荷、25℃コールドスタート時） | |
| リーク電流 | max. 0.25mA | |
| 絶縁 | 3000VAC(入力から出力) | |
| 出力 | 定格出力電圧 | DC24V |
| 出力電圧範囲 | DC24V±2% （60%負荷時） | |
| 出力電流 | max. 1.05A | |
| リップル電圧 | max. 240mVp-p | |
| 保持時間 | 10ms （AC115V 入力、最大負荷） | |
| 短絡保護 | 出力停止、短絡解除で自動復帰 | |
| 過電圧保護 | 出力 DC 28.8V で動作 | |
| 寸法 | (W) 33.0 x (H) 48.4 x (D) 71.0mm（突起部及びケーブル部含まず） | |
| 重量 | 140g | |
| 動作温度 | -20～+60℃ ※ディレーティングカーブ参照 | |
| 動作湿度 | 0～93％RH (結露なきこと) | |
| 保存温度 | -20～+85℃ | |
| 保存湿度 | 0～93％RH (結露なきこと) | |
| 冷却方式 | 自然冷却 | |
| MTBF | 353，106hrs | |
| 色 | 黒 | |
| 材質 | UL94V-0 | |
| 規格・認定 | PSE、RoHS 10 物質 EN 55032: 2010/AC: 2011 Class B、EN55032:2015+AC:2016 FCC CFR Title 47 Part 15 Subpart B: 2015 Class B、 EN 61204-3、EN 61000-6-3、 EN 61000-3-2、 EN 61000-3-3、 EN 55024、 EN 61000-6-1、EN 55032、EN 61000-3-2: 2014、 EN 61000-3-3: 2013、IEC 61000-4-2 Ed. 2.0: 2008、 IEC 61000-4-3 Ed. 3.2: 2010、IEC 61000-4-4 Ed. 3.0: 2012、 IEC 61000-4-5 Ed. 3.0: 2014、IEC 61000-4-6 Ed. 4.0: 2013、 IEC 61000-4-8 Ed. 2.0: 2009、IEC 61000-4-11 Ed. 2.0: 2004 |
|
| 製品保証期間 | ご購入日より2年間 | |

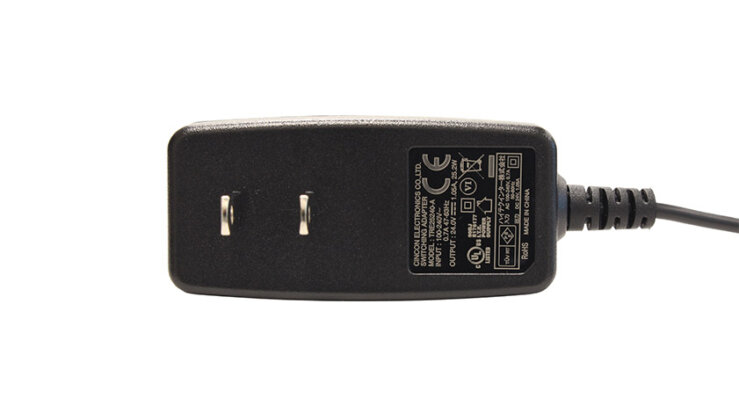

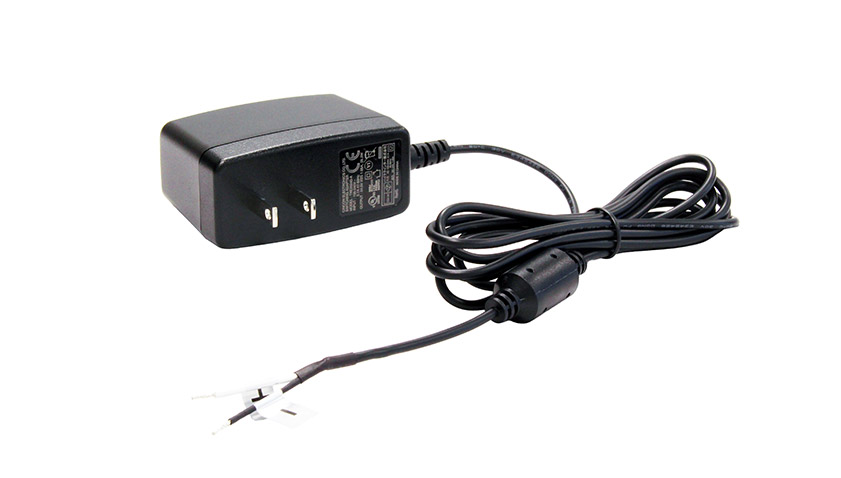

製品外観
SPEC
■ユニバーサル入力：AC100～240V 50～60Hz
■最大出力：25.2W
■-20～+60℃の広い動作温度に対応
■短絡保護・過電圧保護
