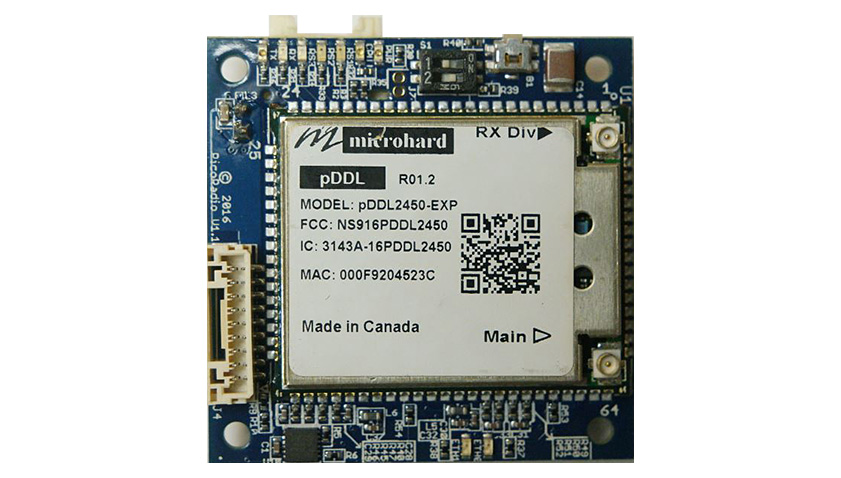

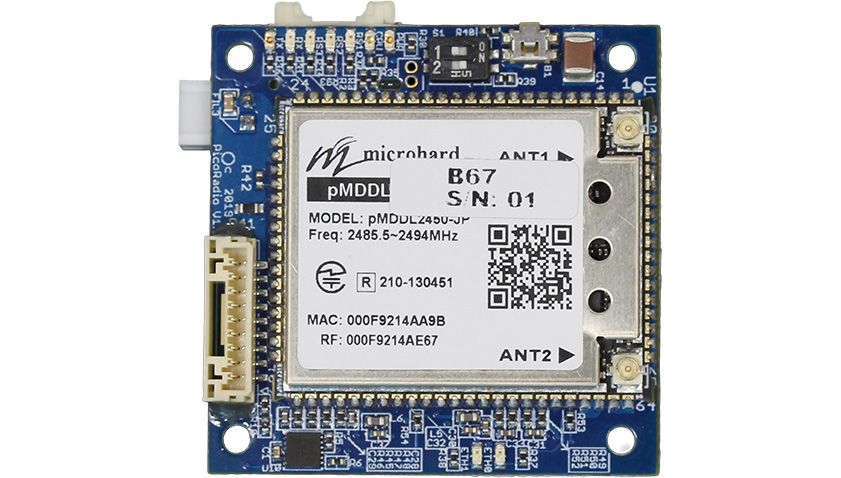

Picoradio 2×2 MIMO 2.4GHzは、ドローン・UGV・USVなどの無人移動体への組み込みを想定した、小型・軽量の2.4GHz帯データリンクモジュールです。

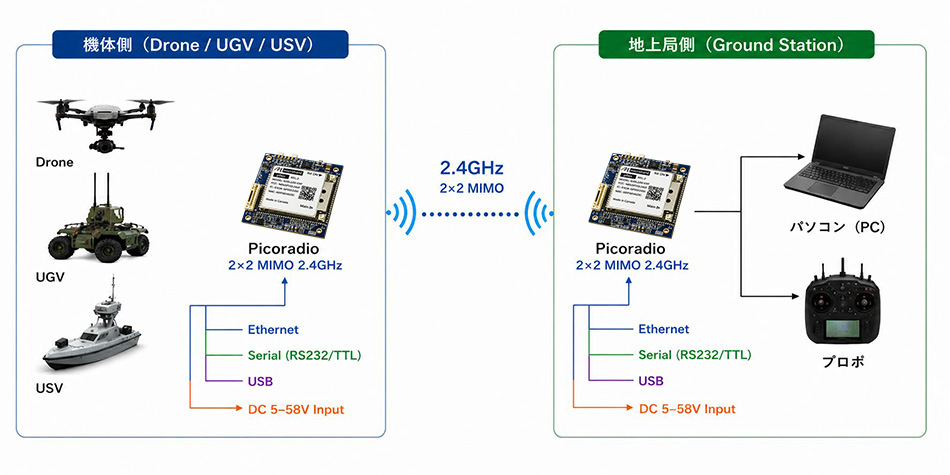

「2.4GHz帯無人移動体画像伝送システム」に対応し、映像伝送、テレメトリ、制御データ通信を1台で構成できます。
| 製品名 | Picoradio 2×2 MIMO 2.4GHz | ||
| 商品コード | 180-AI03-0001 | ||
| 周波数帯域幅 | 5MHz、10MHz | ||
| 周波数［MHz］ | 5MHz:2486,2487,2488,2489,2490,2491 10MHz:2489 |
||
| 通信方式 | SISO、2×2 MIMO | ||
| 変調方式 | OFDM (64QAM / 16QAM / QPSK / BPSK) | ||
| 最大送信出力 | 500mW | ||
| アンテナ | 2.15dBi | ||
| 通信速度 | 最大25Mbps | ||
| 通信距離 | 数km（環境による） | ||
| セキュリティ | 暗号化方式 AES 256bit | ||
| インタフェース | Dual Ethernet / Serial(RS232・TTL) / USB(Pixhawk対応) /DC12V出力 | ||
| プロトコル | TCP/IP、UDP、Serial | ||
| 管理機能 | Local Serial Port Console, Telnet, WebUI, SNMP, FTP Upgrade, TFTP, CLI |
||
| GPS | なし | ||
| 動作温度 | -40～+85℃ | ||
| 動作湿度 | 5～95%（結露なきこと） | ||
| 用途 | Drone / UGV / USV / Robot | ||
| 電源 | DC5～58V入力 | ||
| 寸法 | (W) 40x(H) 40x(D)10mm | ||
| 重量 | 17.6g | ||
| 工事設計認証 | 210-130451(Microhard Systems pMDDL2450) |
※本製品は完成品の無線機ではなく、機体・装置への組み込みを前提としたOEMモジュールです。
ご使用にあたっては、アンテナ・ケーブル・電源・筐体・放熱・防水等を含めたシステム設計が必要です。
※本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。
| 商品コード | 製品名 | 備考 |
|---|---|---|
| 180-AI03-0001 | Picoradio 2×2 MIMO 2.4GHz |
製品導入前に、以下の手順でご検討されるお客様が多いです。
1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。
製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。
2.製品価格、納期等を確認
納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。
3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認
ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。
雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。
これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。
一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。
弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。
