無人移動体画像伝送システム用 通信装置　RM5700【リリース見合わせ】

産業用無線機器 新製品情報（リリース予定）

製品の特長

本製品につきまして、技術的な課題が見つかりましたため、誠に恐縮ではございますが、製品のリリースを見合わせることといたしました。
現在、代替製品を検討しております。決まり次第、改めてホームページにてお知らせいたしますので、今しばらくお待ちくださいますようお願い申し上げます。
ご検討いただいておりましたお客様には、ご迷惑をお掛けいたしますが、ご理解を賜りますようお願い申し上げます。

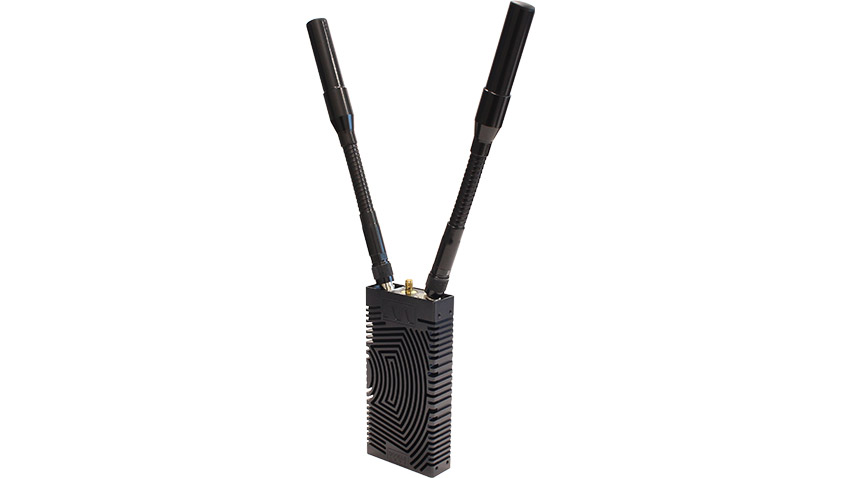

RM5700は、軽量ながら高出力（1W）な、5.7GHz帯無人移動体画像伝送システム用通信装置です。
一体型とモジュール型の2種類を取りそろえており、設置環境に応じた柔軟性の高いシステム構築が可能です。

  • 最大通信速度：80Mbps
  • 動作温度：-40～+85℃
  • 有線インタフェース：Ethernet、USB、UART
  • 2×2MIMO通信方式
  • 時分割複信方式（TDD）
  • メッシュネットワーク構築が簡単
  • 見通し外まで中継伝送可能
  • GPS内蔵 (一体型のみ)

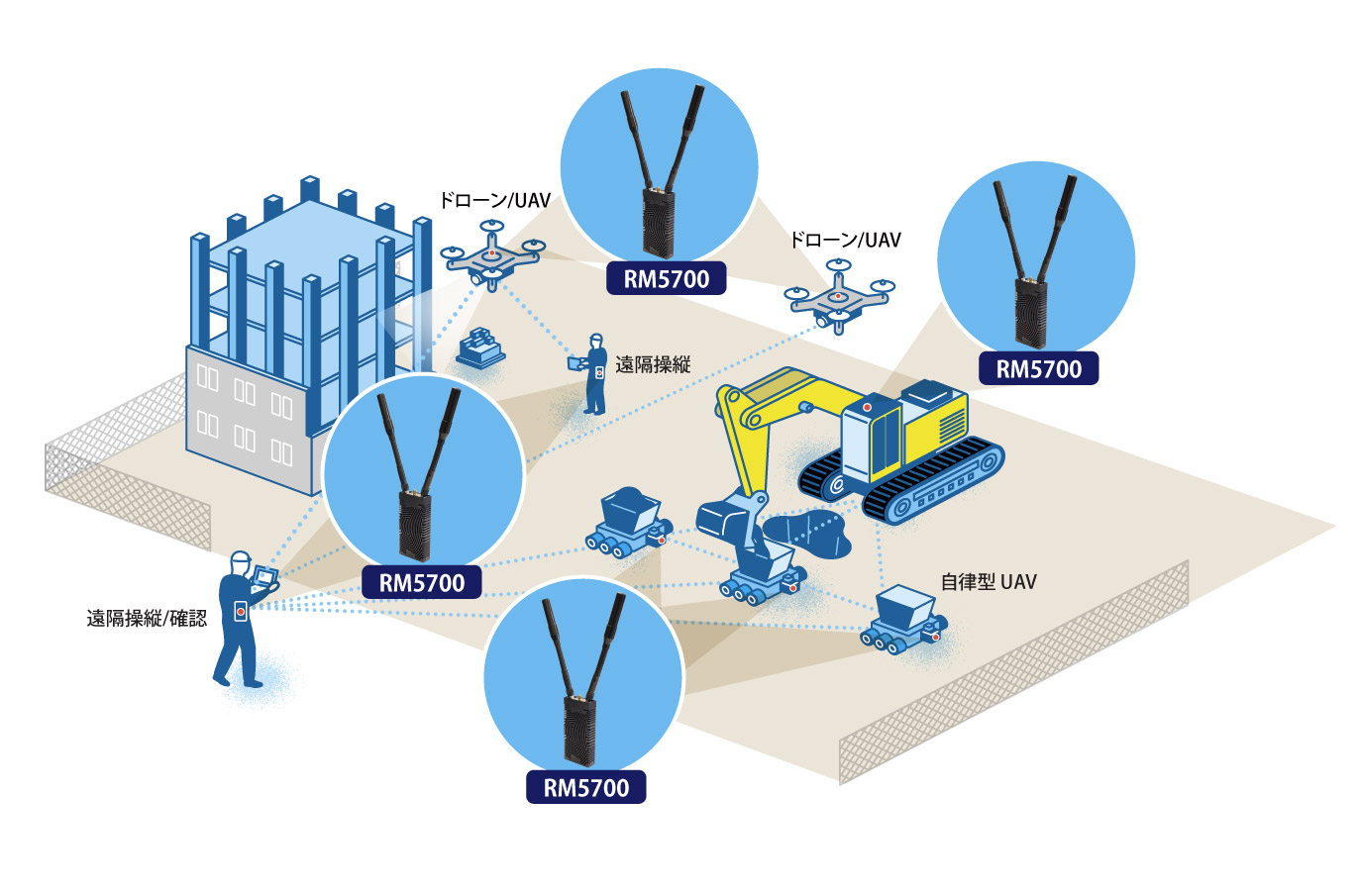

構成図

接続構成例：RM5700
※防水BOXは、取扱い予定製品となります。

想定される導入先

製品仕様

製品名 RM5700
タイプ 一体型 組み込み型
周波数帯域幅 10MHz, 20MHz
周波数［MHz］ 10MHz 5655, 5665, 5675, 5685, 5695, 5705, 5715, 5725, 5740, 5750
20MHz 5660, 5680, 5700, 5720, 5745
通信モード SISO, 2×2 MIMO
変調方式 OFDM（64QAM, 16QAM, QPSK, BPSK）
最大送信出力 1W

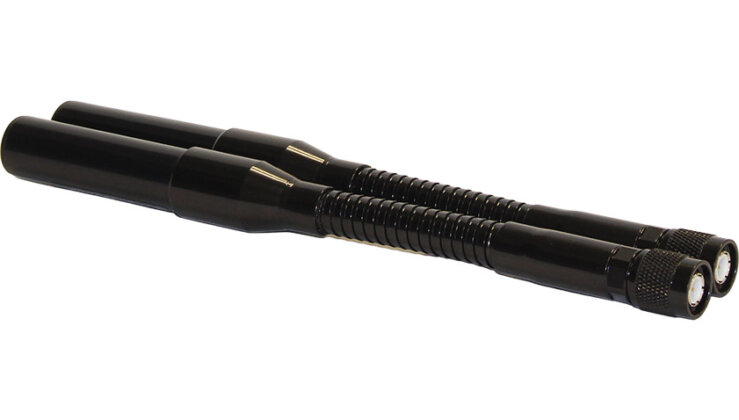

アンテナ 3dBi無指向性アンテナ（オプション）
最大通信速度 80Mbps
セキュリティ 暗号化方式　AES 256bit
通信インタフェース Ethernet, USB, UART
無線管理機能 Web GUI, SSH, SNMP, JSON-RPC
GPS GPS/Galileo/Glonass/みちびき
更新間隔　1秒
高度範囲　-698～+11775m		 –
動作温度 -40～+85℃
1秒間隔で温度監視可能-
動作湿度 0～95%（結露なきこと）
耐振動性 MIL–STD-810H準拠
電源電圧 5.5～20V、5V USB給電、USB-PD準拠
寸法 134.3 x 63 x 17mm 47 x 51 x 11.5mm　　　　　　
重量 203g（バッテリ搭載時、469g） 36g
工事設計認証 003-220324

本仕様および外観は改善のため、予告なく変更する場合があります。製品のご購入およびご使用の際には、最新情報についてご確認ください。
当社製品の使用に際しては、製品添付の仕様書、取扱説明書を必ずお読みいただき、記載内容に従ってご使用願います。
5.7GHzご使用の場合は、運用にあたり総務省へ免許申請、｢第3級陸上特殊無線技士以上｣の資格が必要です。

製品外観

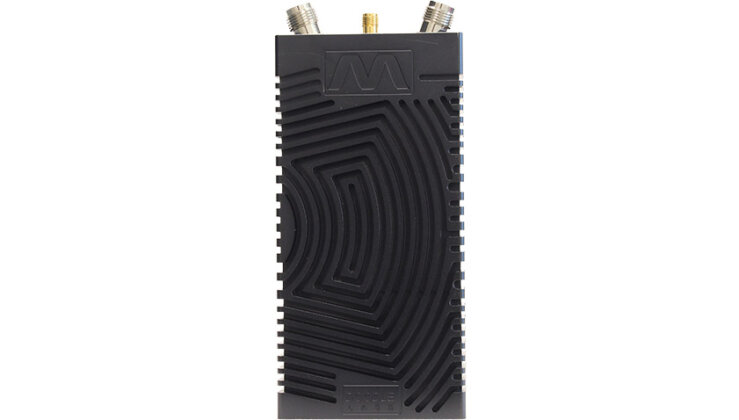

RM5700　FRONT IMAGE

拡大

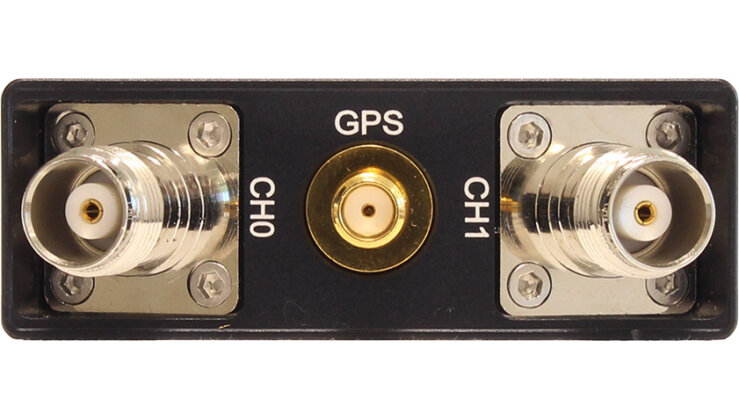

RM5700　TOP IMAGE

拡大

RM5700　BOTTOM IMAGE

拡大

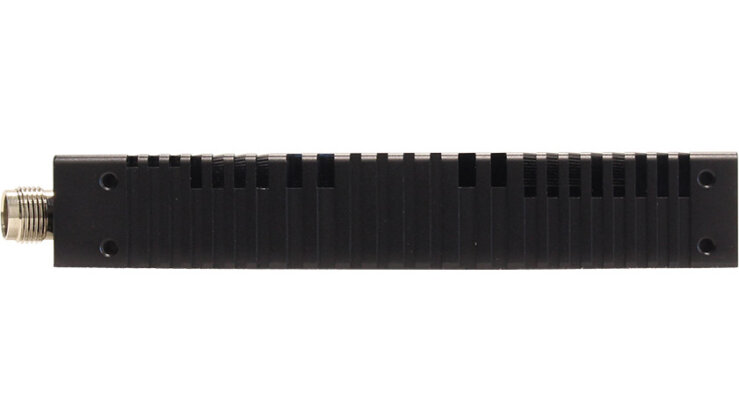

RM5700　SIDE IMAGE

拡大

SPEC

■最大通信速度：80Mbps

■動作温度：-40～+85℃

■有線インタフェース：Ethernet、USB、UART

■2×2MIMO通信方式

■時分割複信方式（TDD）

■メッシュネットワーク構築が簡単

■見通し外まで中継伝送可能

■GPS内蔵

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
RM5700

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
