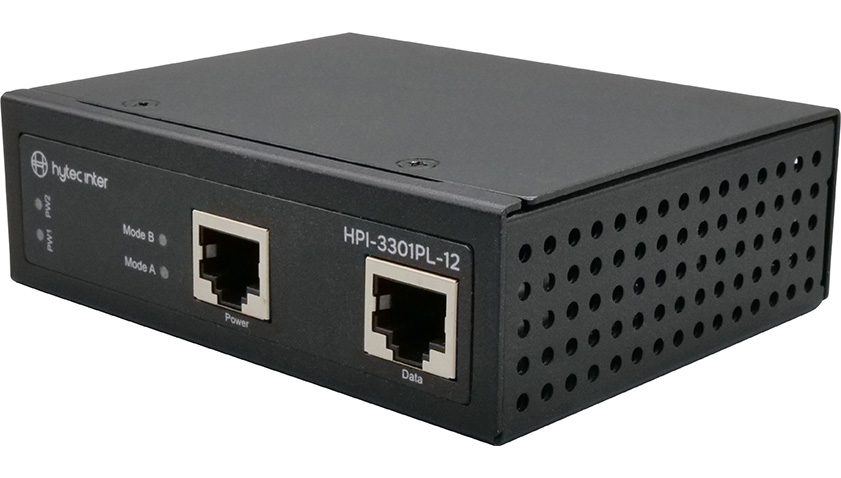

HPI-3301PL-12は、昇圧機能が付いているため、DC12Vの環境でもPOE+でPDに給電が可能なPoEインジェクタです。
＜特徴＞
● -40～+75℃の広い動作温度
● DC12からDC55Vに昇圧可能
● POE, POE+対応
● 軽量、小型筐体、DINレール取付
●10/100/1000BASE-T
●一般的なPoEインジェクタの場合
PoE, PoE+で出力するためにはDC48～56Vの電源が必要です。
●HPI-3301PL-12の場合
DC12Vの電源があれば、内部で56Vまで昇圧してPoE, PoE+で出力可能です！
【優れた特徴】
| 製品名 | HPI-3301PL-12 | |
| 商品コード | 174-HY-004 | |
| 規格 | IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab 1000BASE-T Gigabit Ethernet IEEE802.3af for POE IEEE802.3at for POE+ |
|

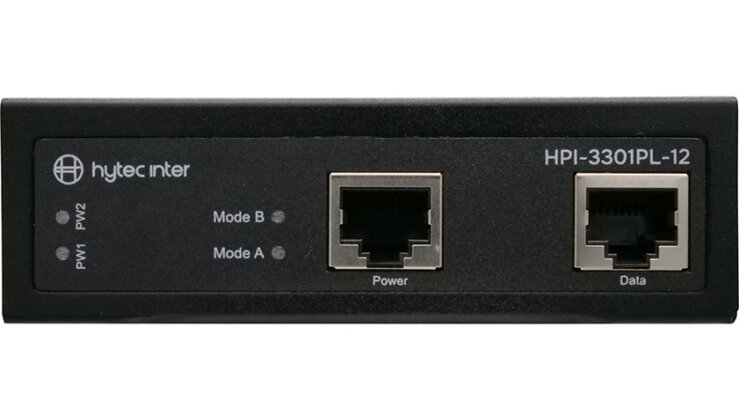

| インタフェース | Dataポート | RJ-45 ｘ１ポート 10/100/1000BASE-T |
| Powerポート | RJ-45 ｘ１ポート 10/100/1000BASE-T |
|
| 寸法 | （D）81.5 x（W）103.5 x（H）32 mm（突起部含まず） | |
| 重量 | 160g | |

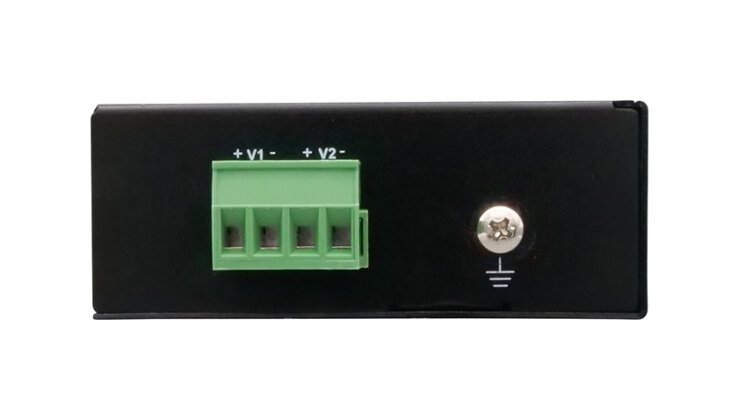

| 電源 | 12~56VDC 冗長可能 対応線径：撚線 AWG 12～24, 単線 AWG 12～24 トルク ：0.5Nm ストリップ長： 7～8mm |
|
| 最大消費電力 | 1W（12/24/48VDC 入力 , PoEなし） | |
| POE | 最大36W出力 | |
| POE 給電能力 | Alternative A方式 | |
| 保護 | 逆極性保護、過負荷電流保護 、サージ保護 | |
| 動作温度範囲 | -40～+75℃ | |
| 動作湿度範囲 | 5～95％RH（結露なきこと） | |
| 保存温度範囲 | -40～+85℃ | |
| 保存湿度範囲 | 5～95％RH（結露なきこと） | |
| MTBF | 600,393hrs | |
| 規格、認定 | CE 、RoHS10物質 、FCC、VCCI classA UL 60950-1、IEC EN60950-1、EN55032/24 EN 60068-2-6、EN 60068-2-27、EN 60068-2-32 |
|
| 製品保証 | 2年間 | |
| 付属品 | 電源ターミナルブロック 4ピン x1 DINレール用金具 x1 ウォールマウント用金具 x2 金具取付用ネジ x4 |
|
■PoE+対応
■-40～+75℃の広い動作温度に対応
■昇圧機能搭載
※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。
| 商品コード | 製品名 | 備考 |
|---|---|---|
| 174-HY-004 | HPI-3301PL-12 |
●3ポートギガビット対応
●1ポートPoE給電対応
●DC24V（～56V）環境でも60WのPoE出力を実現
●動作温度：-40～+75℃
製品導入前に、以下の手順でご検討されるお客様が多いです。
1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。
製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。
2.製品価格、納期等を確認
納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。
3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認
ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。
雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。
これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。
一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。
弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。
