産業用アンマネージドスイッチ　HES-3300シリーズ［PoE対応］【New】

イーサネットスイッチ・光メディアコンバータ

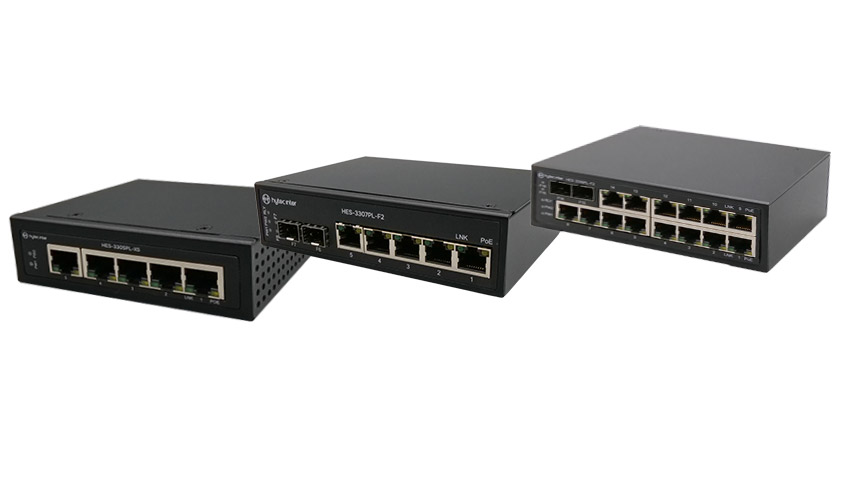

製品の特長

HES-3300シリーズは、空調設備のない環境や屋外盤内といった設置条件が厳しい場所でも、安定した稼働を実現する産業用PoEスイッチです。
PoE給電に対応することで配線を簡素化し、施工性を向上。現場のネットワーク構築をより効率的に行うことが可能です。
-40～+75℃の広い動作温度に対応し、DC電源入力や冗長電源設計を採用することで、製造現場や社会インフラ設備などの過酷な環境下においても高い信頼性を発揮します。
電力設備、プラント、製鉄所、工場、高速道路などの分野では、エンドユーザやSIerにより10年以上にわたり採用され続けてきた実績があり、現場で培われた確かな信頼性を継承しています。

  • 空調設備のない環境や屋外盤内でも安定稼働を実現する広動作温度設計（-40～+75℃）
  • 電力設備・プラント・工場・公共インフラ設備で10年以上の導入実績を有する高い信頼性
  • DC電源入力＋冗長電源設計による高信頼な電源構成
  • IEEE 802.3af/at準拠、最大30W給電対応により、配線の簡素化と施工効率の向上を実現
  • 現場への導入や保守作業を容易にするシンプルかつ堅牢な設計
  • SFPポート搭載による長距離光通信に対応（※HES-3307PL-F2／HES-3316PL-F2のみ）

想定される導入先

製品仕様

製品名 HES-3305PL-XS HES-3307PL-F2 HES-3316PL-F2
商品コード 144-HY01-0009 144-HY01-0010 144-HY01-0012
規格 IEEE 802.3/802.3u/802.3ab Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3af/at PoE		 IEEE 802.3/802.3u/802.3ab/802.3z Ethernet
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3af/at PoE
処理能力 14,880pps/10Mbps
148,810pps/100Mbps
1,488,100pps/1000Mbps
スイッチング容量 10Gbps 14Gbps 32Gbps
パケットバッファ 1Mbit 2Mbit 4.1Mbit
スイッチング方式 ストアアンドフォワード
MACアドレス登録数 2K 4K 8K
フローコントロール IEEE 802.3x(全二重)/バックプレッシャー(半二重)
最大フレーム長 9Kbyte（VLAN Tag含む）
インタフェース RJ-45 x4ポート（Port1～4） RJ-45 x4ポート（Port1～4） RJ-45 x14ポート（Port1～14）
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・PoE給電
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・PoE給電
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・PoE給電
RJ-45 x1ポート（Port5） RJ-45 x1ポート（Port5） –
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
・10/100/1000BASE-T
・オートネゴシエーション
・オートMDI/MDI-X
 –
–
SFP x2ポート（Port6～7）
・1000BASE-X
SFP x2ポート（Port15～16）
・1000BASE-X
PoE給電方式 Alternative A
PoE給電容量 1ポートあたり：最大30W
4ポート：合計最大120W		 1ポートあたり：最大30W
14ポート：合計最大300W
ターミナルブロック 冗長電源 x2
対応線径：単線/撚線AWG12～24、0.34mm²～2.5mm²
トルク：0.5Nm/0.56Nm
ストリップ長：7～8mm		 冗長電源 x2、アラームリレー接点 x1
対応線径：単線/撚線AWG12～24、0.34mm²～2.5mm²
トルク：0.5Nm/0.56Nm
ストリップ長：7～8mm
アラームリレー接点 – 無電圧接点、接点容量 1A@24VDC
電源を2つ接続 オープン回路
電源を1つ接続 ショート回路
過負荷電流保護 あり
極性保護 あり
サージプロテクタ Dataポート：2kV
PoEポート：2kV
寸法 (W)32 x (H)103.5 x (D)81.5mm（突起部含まず） (W)36.2 x (H)142 x (D)105mm（突起部含まず） (W)45.5 x (H)142 x (D)105mm（突起部含まず）
重量 157g（本体のみ） 511.9g（本体のみ） 677g（本体のみ）
設置 DINレール　壁掛け
電源 DC48～56V
＜入力条件＞
PoE15.4W：48～56V（IEEE802.3af タイプ1相当給電時）
PoE30W：52～56V（IEEE802.3at タイプ2相当給電時）
最大消費電力 PoE使用時：122.24W
PoE未使用時：2.24W		 PoE使用時：124.1W
PoE未使用時：4.5W		 PoE使用時：309W
PoE未使用時：9W
動作温度 -40～+75℃
動作湿度 5～95％RH（結露なきこと）
保存温度 -40～+85℃
保存湿度 5～95％RH（結露なきこと）
IP保護等級 IP30 IP50
認証 VCCI class A、RoHS10物質
製品保証期間 2年間
付属品 ■電源ターミナルブロック x1
■壁取り付け金具 x2　■DINレール金具 x1
■金具取り付け用ネジ x4		 ■電源ターミナルブロック（本体取付済み） x1
■壁取り付け金具（本体取付済み） x2
■DINレール金具（本体取付済み） x1
■金具取り付け用ネジ（本体取付済み） x7
対応ACアダプタ
商品コード 製品名 備考
167-CN-K003 TRH70A480-62E13 ACアダプタ ACケーブル付き オプション製品
・動作温度：
-20～+40℃（PoE：60W程度まで）
-20～+50℃（PoE：40W程度まで）
-20～+60℃（PoE：30W程度まで）
-20～+70℃（PoE：15W程度まで）
・出力電圧：DC48V
167-CN-K002 TRH100A480-62E13 ACアダプタ ACケーブル付き オプション製品
・動作温度：
-20～+40℃（PoE：90W程度まで）
-20～+50℃（PoE：80W程度まで）
-20～+60℃（PoE：60W程度まで）
-20～+70℃（PoE：40W程度まで）
・出力電圧：DC48V
167-CN01-K007 TRH160A480-1489E13 ACアダプタ ACケーブル付き オプション製品
・動作温度：
-20~+40℃（PoE：140W程度まで）
-20~+50℃（PoE：110W程度まで）
-20~+60℃（PoE：80W程度まで）
-20~+65℃（PoE：70W程度まで）
・出力電圧：DC48V



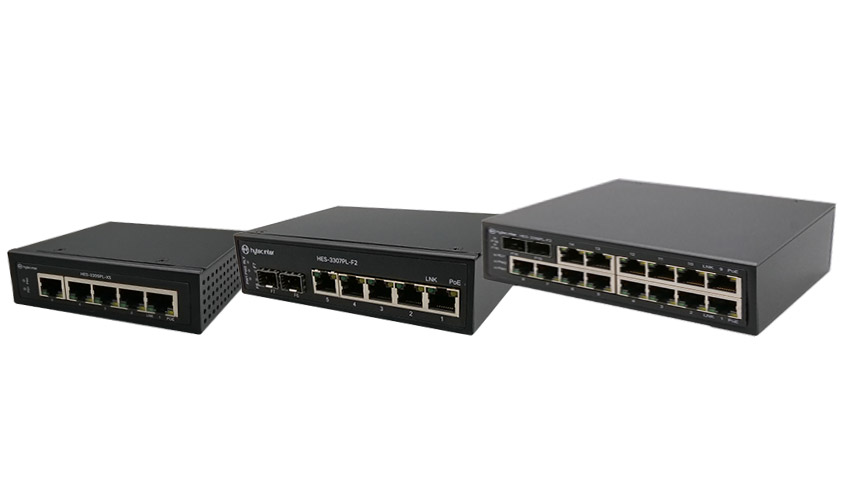

製品外観

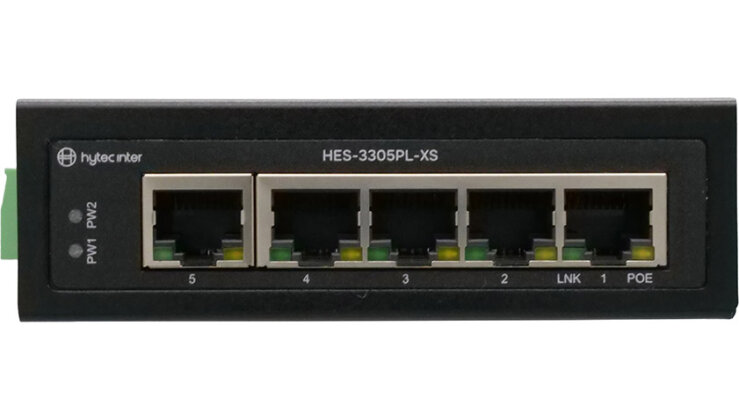

HES-3305PL-XS　FRONT IMAGE

拡大

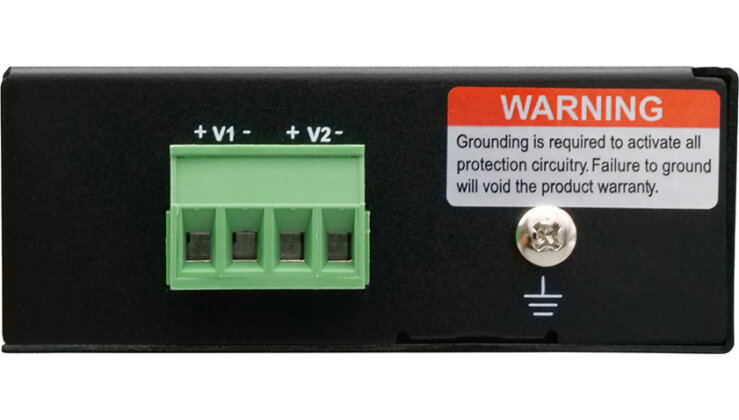

HES-3305PL-XS　TOP IMAGE

拡大

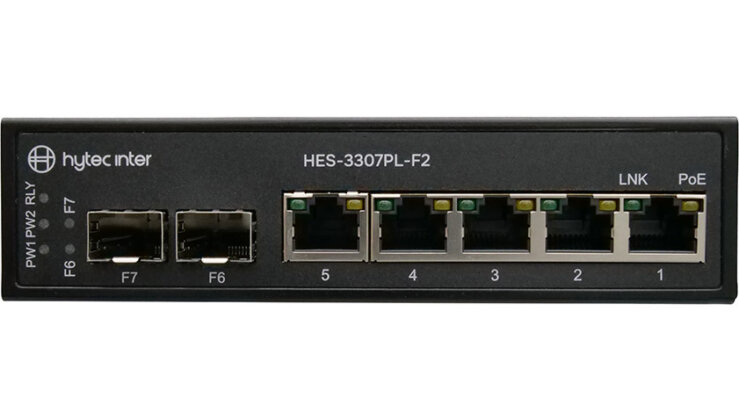

HES-3307PL-F2　FRONT IMAGE

拡大

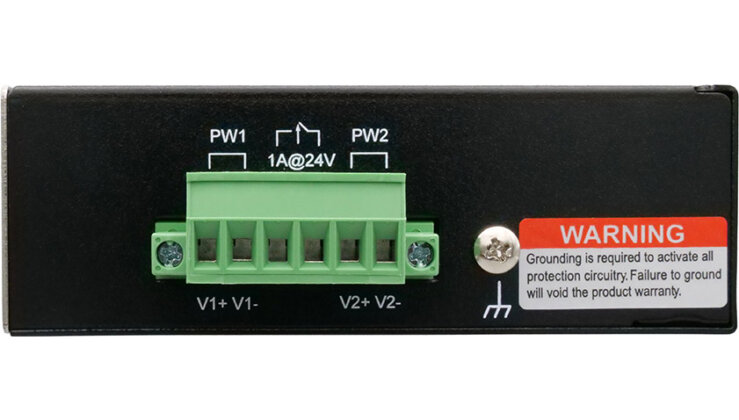

HES-3307PL-F2　TOP IMAGE

拡大

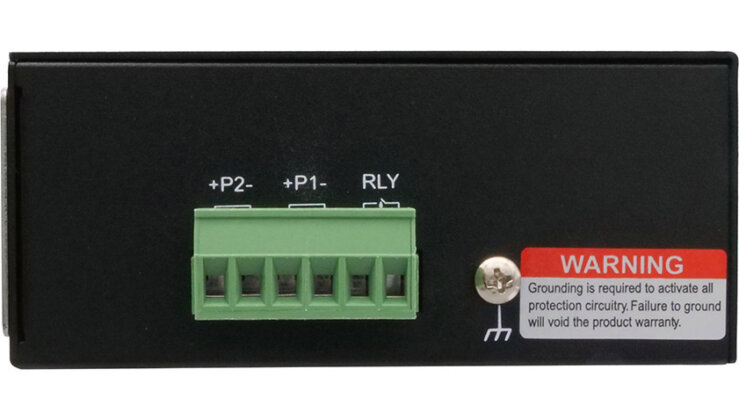

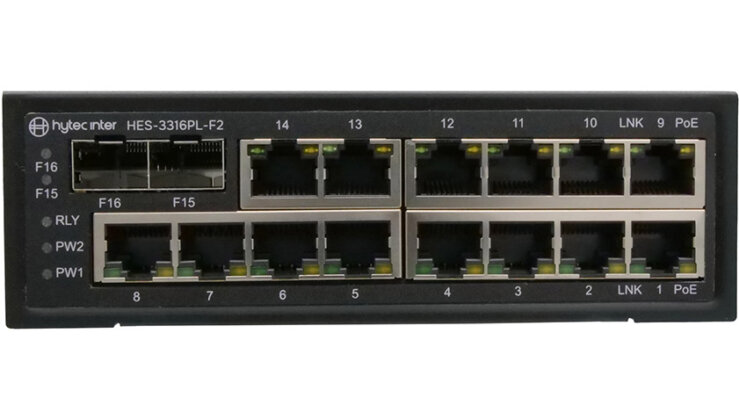

HES-3316PL-F2　FRONT IMAGE

拡大

HES-3316PL-F2　TOP IMAGE

拡大

SPEC

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
144-HY01-0009 HES-3305PL-XS
144-HY01-0010 HES-3307PL-F2
144-HY01-0012 HES-3316PL-F2
167-CN-K003 TRH70A480-62E13 ACアダプタ ACケーブル付き

オプション製品
・動作温度：
-20～+40℃（PoE：60W程度まで）
-20～+50℃（PoE：40W程度まで）
-20～+60℃（PoE：30W程度まで）
-20～+70℃（PoE：15W程度まで）
・出力電圧：DC48V
167-CN-K002 TRH100A480-62E13 ACアダプタ ACケーブル付き

オプション製品
・動作温度：
-20～+40℃（PoE：90W程度まで）
-20～+50℃（PoE：80W程度まで）
-20～+60℃（PoE：60W程度まで）
-20～+70℃（PoE：40W程度まで）
・出力電圧：DC48V
167-CN01-K007 TRH160A480-1489E13 ACアダプタ ACケーブル付き

オプション製品
・動作温度：
　-20~+40℃（PoE：140W程度まで）
　-20~+50℃（PoE：110W程度まで）
　-20~+60℃（PoE：80W程度まで）
　-20~+65℃（PoE：70W程度まで）
・出力電圧：DC48V
Lonte社製SFPモジュールはこちら

オプション製品
