映像伝送（エンコーダ／デコーダ）

SRT搭載 4K60P デコーダ　TCS-1700

映像機器・システム

製品の特長

TCS-1700は、SRT, ONVIF, RTSP, RTMP, MPEG-TSなどに対応した4K60Pデコーダです。
各種エンコーダとTCS-1700（デコーダ）の組み合わせで、4K映像をモニタへ表示することができます。
映像のストリーミングを行うと同時に本体に接続したUSBメモリに録画を行うこともできます。

  • 圧縮技術H.265に対応
  • 最大4ストリーム、4分割表示が可能
  • SRT、ONVIF、RTSP、RTMP、MPEG-TSなどに対応
  • 異なるメーカーのカメラやレコーダとの組み合わせが可能
    ※4ストリームを分割表示する場合、1画面あたりの最大解像度はフルHDとなります。
  • SRT（Secure Reliable Transport）プロトコル採用のパケットロスカバリ機能搭載
  • AES128/256暗号化通信に対応（SRT使用時）
  • RS-232C/422/485により遠隔からカメラのPTZ制御にも対応

接続構成例

■各社IPカメラとの接続

各社IPカメラとの接続
互換共通規格「ONVIF」に対応。同製品のみならず、各社ONVIF対応IPカメラ/エンコーダをマルチデコード可能です。
最大4ストリームまで分割表示が可能となります。

■双方向IP音声伝送

双方向IP音声伝
音声信号をIP化。IP経由での伝送が可能です。 片方向はもちろん、双方向での音声やり取りを実現します。

■HDMI信号をIP伝送

HDMI信号をIP伝送
HDMI信号をIP化してIPネットワーク経由で伝送可能です。
WEBブラウザやVMSでの映像表示を実現。
RS-232C/422/485により遠隔からカメラのPTZ制御にも対応しています。

このようなお客様に最適なソリューションです。

・放送素材のバックチャネル・映像確認
・デジタルサイネージ
・ドローンのプロポ映像伝送
・動きの激しいスポーツイベント中継
・鉄道などの運行情報管理

想定される導入先

製品仕様

製品名 TCS-1700
商品コード 191-TR02-0012
タイプ デコーダ
圧縮方式 H.264、H.265、MJPEG
出力解像度 HDMI : 720×480～3840×2160
Composite : 720×480
最大フレームレート 60fps @3840×2160
ビデオ 出力 HDMI x1（Type A）、Composite x1（BNC）
表示 単画面、2分割（Vertical/Horizontal Dual）、4分割（Quad）、Rotation
オーディオ スタンダード G.711 / AAC
入力 Line-In x1（ステレオミニジャック）
出力 Line-Out x1（ステレオミニジャック）、HDMI x1
サンプルレート G.711：8kHz
AAC：32kHz / 44.1kHz / 48kHz
データレート G.711：64kbps
AAC：32kbps / 64kbps / 128kbps/192kbps
ネットワーク Ethernet 10/100/1000BASE-T（RJ-45）x1
・Full/Half duplex Auto detection
・オート MDI/MDI-X
・IEEE 802.3at Power Over Ethernet PD
USBポート USB3.0 x1
外部装置 アラームポート アラーム出力 x2
センサーポート センサー入力 x2
シリアルポート RS-232 x1
RS-422/485 x1
ブザー ブザー x1
寸法 （W）134 x（H）33 x（D）125mm（突起部含まず）
重量 453.7g（本体のみ）
電源 DCジャック DC12V
PoE IEEE 802.3at PDとして動作
最大消費電力 15W
動作温度 -10～+50℃
動作湿度 0～90%RH（結露なきこと）
保存温度 -20～+50℃
保存湿度 0～90%RH（結露なきこと）
規格 VCCI Class A、CE、FCC、RoHS
製品保証期間 本体：1年間
ACアダプタ：2年間
付属品 ■ACアダプタ x1　■固定金具 x2　■固定金具用ネジ x8　■保護接地極用ネジ x1
■3-pin ターミナルブロックx2　■4-pin ターミナルブロックx2


※他社製品との組み合わせでの運用をご検討のお客様には、事前検証を推奨しております。
他社製品との接続では、通信が途切れるなど、様々な問題が発生する可能性があります。
また、弊社推奨の製品以外での接続はサポートしておりません。
>> 製品導入のご相談・デモ機貸出に関するお問い合わせ

対応ドロップフレーム一覧
解像度 ドロップフレーム
720×480 p60 480p60（59.94）
1280×720 p60 720p60（59.94）
1920×1080 p60 1080p60（59.94）
1920×1080 p30 1080p30（29.97）
3840×2160 p60 3840×2160p60（59.94）
3840×2160 p30 3840×2160p30（29.97）

※p24のドロップフレームは未サポートのためご使用になれません。

製品外観

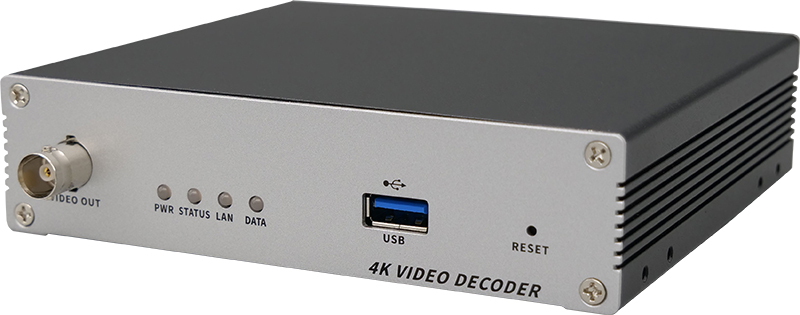

TCS-1700　FRONT IMAGE

拡大

TCS-1700　BACK IMAGE

拡大

SPEC

■最大解像度3840×2160対応

■最大フレームレート：60fps @3840×2160

■映像のストリーミングと同時にUSBメモリへの録画が可能
