4Mpix・光学3倍小型スマートPTZドームカメラ HIC-SD411X3PTZ【New】

カメラ・レコーダ

製品の特長

HIC-SD411X3PTZは、4メガピクセルCMOSセンサ搭載、光学3倍ズームに対応した小型PTZネットワークカメラです。
PTZ機能により、設置後も柔軟な画角調整が可能です。｢人間｣｢車両｣のAI認識と検知機能を搭載。
屋外対応の堅牢設計により、流通・サービス業に加え、工場、交通インフラなど産業用途にも対応します。

製品仕様

製品名	HIC-SD411X3PTZ
商品コード	192-HP01-0045
カメラ部
撮像素子	1/2.7″ 4M CMOS SENSOR
最低被写体照度	Color：0.02Lux@F1.6 AGC：ON / B/W：0.004Lux@F1.6 AGC：ON / IR ON時：0Lux
赤外線LED	4個搭載、照射距離=20m
レンズ	3.2～7.4mm　光学3倍AFレンズ（画角＝水平44°～113°）
パン・チルト角度	パン＝0～355°^※1　チルト＝15～90°（90°で自動反転）
パン・チルト速度	パン・チルト　：0.5°～80°/秒　（プリセット時80°/秒）
PTZ機能	プリセット（最大360ヶ所）/クルーズ^※2
露出調整	自動 / マニュアル（シャッター・ゲイン）
DAY&NIGHT	自動 / 昼間 / 夜 / スケジュール
シャッター速度	自動、手動（60Hz:1/30～1/30,000）及びフリッカレス
ホワイトバランス	自動 / 屋内 / 屋外 / マニュアル
DNR（ノイズ除去）	OFF/ON（LEVEL0～255）
WDR機能	120dB OFF/ON（LEVEL 低、中、高）
逆光補正（BLC/HLC）	OFF/BLC（エリア：上/下/左/右/センター）/HLC
画像鮮明化	OFF/ON（LEVEL0～255）
その他機能	IR LED 自動調光、OSD（タイトル表示/時刻表示）、プライバシーマスク（8エリア）、画像回転/反転、SDカード録画
スマート機能
基本	モーション検知、妨害検知、異常検出（ネットワーク接続、IPアドレス競合、SDカードエラー）
スマート検出	ライン越え、エリア侵入検知、エリア退出検知、エリア内活動検知
スマートトラッキング	手動トラッキング、自動トラッキング
アラーム連携	SDカード録画・静止画保存、アラーム接点出力、FTPアップロード、Eメール通知、ローカル録画・静止画保存
DORI^※3		D：検出	O：観察	R：認識	I：識別
	Wide （3.2mm）	63m	25m	13m	6m
	Tele （7.4mm）	148m	59m	30m	15m
ネットワーク部
画像圧縮方式	H.265+/H.265/H.264+/H.264/MJPEG^※4
画像サイズ	第1ストリーム	2688×1520/2560×1440/2048×1536/1920×1080/1280×960/1280×720
	第2ストリーム	1280×720/704×480/640×480/352×240
	第3ストリーム	1920×1080/1280×960/1280×720/704×480/640×480/352×240
フレームレート	1～30fps
ビットレート	CBR/VBR　(H.264 ビットレート設定：128k～8Mbps、H.265ビットレート設定：64k～7Mbps)
音声圧縮	G711A/μ
プロトコル	UDP, IPv4, IPv6, DHCP, NTP, RTSP, RTP, RTCP, RTMP, ICMP, IGMP, FTP, PPPoE, DDNS, SMTP, SNMP, 802.1x, UPnP, HTTP, HTTPs, QoS
インタフェース規格	ONVIF（Profile S）
同時アクセス数	10
その他機能	オンラインユーザ表示、IPアドレスフィルタ、パスワード保護、不正ログインロック、CMS/VMS接続、ブラウザ接続^※5、モバイルアプリ接続
外部インタフェース
SDカードスロット	Micro SD/SDHC/SDXC（最大256GBサポート）
音声	入力：1系統（LINE/内蔵MIC）、出力：1系統（LINE）
イーサネット	RJ-45（10/100BASE-TX）
アラームIN/OUT	入力：1系統　/　出力：1系統　※無電圧接点制御
DC入力コネクタ	DC＋12V（Φ2.1mm標準DCジャック）
一般
電源	DC＋12V（±10%）&PoE IEEE802.3af　※ACアダプタ付属無し
消費電力（最大）	12W（赤外線LED点灯、パンチルト動作時）
動作温度・動作湿度	-30～+60℃、0%RH～90%RH（結露なきこと）
寸法	115（φ）x（H）75 mm
防塵・防水性能	IP67
耐衝撃構造	IK10
重量	463g
製品保証期間	1年間

※1：エンドレス回転ではありません。
※2：クルーズモードで常時運用されますと、部品の劣化が進み使用できる寿命が短くなる可能性があります。
※3：撮像素子の仕様とEN 62676-4:2015で示された基準に基づいて算出された値です。
※4：※H.264+/H.265+ は、従来の H.264/H.265 をベースに独自に拡張した圧縮方式です。同等の画質を保ちながら、より高い圧縮率でデータ量を削減できるため、録画に必要なストレージ容量を大幅に抑えられます。
※5：Microsoft Edge / Google Chrome / Mozilla Firefox接続では、Mainストリームでのライブ映像表示、SDカード録画のダウンロードはできません。Microsoft EdgeのIE互換モードでの運用を推奨します。Microsoft EdgeのIE互換モードでSDカード録画映像のダウンロードができない場合、CMSソフトウェア：HCMSをお使いください。HCMSについては、営業担当またはサポート窓口にお問合せください。

オプション製品
商品コード	製品名
167-CN01-0014	TRE25120-A-11G13 ACアダプタ
174-HY-005	10ギガビット対応産業用PoEインジェクタ　HPI-XG30
156-AE01-0001	屋外用防水LANSPD SD-201
199-HY-037	ジャンクションボックス JB088
199-HY-040	壁面金具（標準型） WM088
199-HY-022	ポールマウント金具　PM

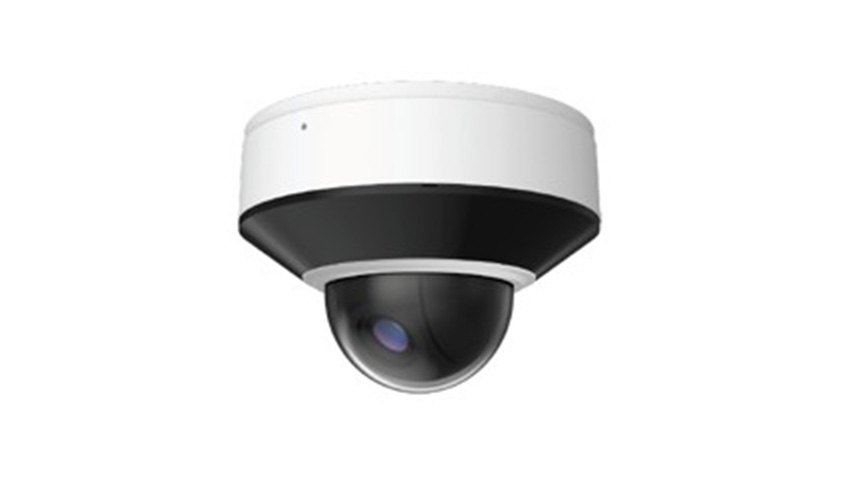

製品外観

HIC-SD411X3PTZ　IMAGE

拡大

SPEC

・1/2.7”4メガピクセルCMOSセンサを搭載し、高解像度・高画質を実現
・光学3倍ZOOMレンズを搭載（焦点距離望遠側最大7.42mm）
・「人間」「車両」の認識機能と、ライン越え、エリア侵入/退出、エリア内活動の各検知機能を組み合わせることで、正確な検知が可能

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

「ご利用の条件」に同意する

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード	製品名	備考
192-HP01-0045	HIC-SD411X3PTZ
167-CN01-0014	TRE25120-A-11G13 ACアダプタ	オプション製品
174-HY-005	HPI-XG30	オプション製品
156-AE01-0001	屋外用防水LANSPD SD-201	オプション製品・サージプロテクタ（SPD）
199-HY-037	ジャンクションボックス JB088	オプション製品
199-HY-040	壁面金具（標準型） WM088	オプション製品
199-HY-022	ポールマウント金具 PM	オプション製品

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

センドバック

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。
ダウンタイムを少しでも軽減したい場合は予備機をご検討ください。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
