映像伝送(エンコーダ/デコーダ)

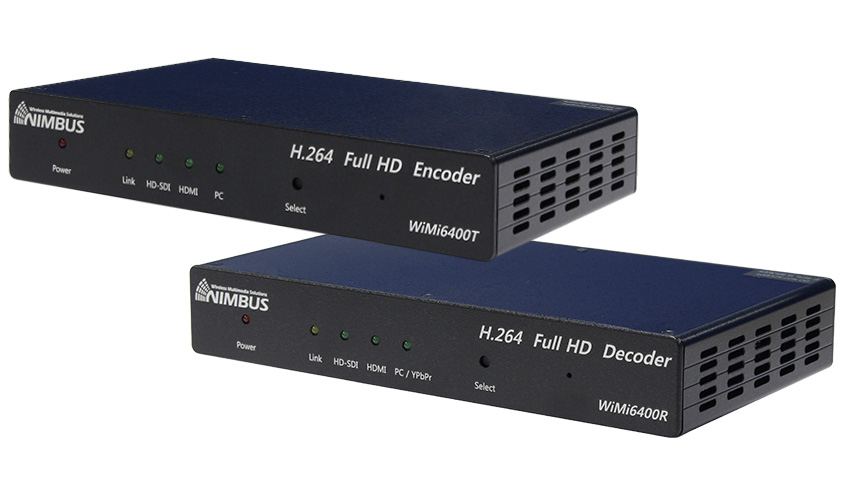

フルHD映像伝送システム WiMiシリーズ(H.264IPエンコーダ/デコーダ)

製品の特長

【重要なお知らせ】フルHD映像伝送システムWiMiシリーズのセキュリティ対策について
フルHD映像伝送システムWiMiシリーズにおいて、ご利用のお客様よりマルウェア「Mirai」の感染報告がありました。お使い頂いているお客様には大変なご迷惑とご心配をおかけし、まことに申し訳御座いません。
マルウェアの感染被害を防ぐため、大変お手数をおかけしますが、上記リンク先の手順にてTELNET用のデフォルトパスワードの設定変更をお願い致します。

フルHD映像伝送システム WiMiシリーズは、映像データや音声データなどをIP経由で送受信することができるシステムです。H.264(MPEG-4 Parts10:AVC)を採用することで、高解像度での伝送が可能です。

WiMi4000T/R は、VGA/HDMI/アナログコンポジットのデータを、WiMi6400T/Rは、HDMI/HD-SDI/D-Sub15ピンのデータを送受信可能です。

コンパクト・軽量設計で、設置場所を選びません。

高解像度かつ低コストで映像伝送システムを導入したい方に、最適なソリューションです。

RoHS指令準拠製品です。

ファームウェアダウンロード

WiMi4000 ファームウェア[Ver. 303.15C.4][ZIP]
WiMi6400 ファームウェア[Ver. 401.02B.6][ZIP]
WiMi6400 ファームウェア[Ver. 303.14A.4][ZIP](WiMi4000との互換性ファームウェア)

WiMi4000とWiMi6400を組み合わせて使用する場合は、WiMi6400のファームウェアを[Ver. 303.14A.4]にダウングレードしてお使いください。
※ [Ver.303.14A.4]でご使用の場合、VLCメディアプレイヤー[Ver.2.2.2]でWiMi6400のマルチキャスト映像を再生できません。

接続構成例(1) 【マルチキャスト配信】

接続構成例(1) 【マルチキャスト配信】

接続構成例② 【ユニキャスト配信】

接続構成例(2) 【ユニキャスト配信】

■インターネット経由での1対n構成ユニキャスト配信(最大32台接続可能)
インターネット経由での1対n構成ユニキャスト配信(最大32台接続可能)

このようなお客様に最適なソリューションです。

【優れた特徴】

  • LAN/WANを経由して離れた場所に映像データや音声データを伝送したい。
  • 低遅延で伝送したい。
  • 低速回線で映像データを伝送したい。
  • 複数の映像入力方式(WiMi4000T/R:HDMI/アナログ/VGA、WiMi6400T/R:HD-SDI/HDMI/VGA)を1台で対応したい。
  • フレームレート60fpsで、なめらかな映像を再現したい。

想定される導入先

製品仕様

WiMi4000T/R
製品名 WiMi4000T WiMi4000R
商品コード 142-NB-001 142-NB-002
タイプ エンコーダ デコーダ
解像度 入力 640 x 480~1920 x 1080
出力 640 x 480~1920 x 1080
インタ
フェース
Ethernet RJ-45 x1ポート
・10/100BASE-TX Full/Half duplex
・オートMDI/MDI-X
映像
入力端子
HDMI 2ポート
コンポジット 1ポート
D-Sub15ピン 1ポート
HD-SDI
映像
出力端子
HDMI 1ポート
コンポジット 1ポート
コンポーネント 1ポート
D-Sub15ピン
HD-SDI
音声
入力端子
RCAステレオ
オーディオ
1ポート
3.5mmステレオ
ミニジャック
1ポート
音声
出力端子
RCAステレオ
オーディオ
1ポート
3.5mmステレオ
ミニジャック
1ポート
寸法 (W)30 x(H)184 x(D)101 mm
(突起部含まず)
重量 420g(本体のみ)
電源 DC12V
消費電力 9.2W(最大) 9.5W(最大)
動作温度 0~40℃
保存温度 -40~+70℃
動作湿度 0~95%RH(結露なきこと)
認定 RoHS
製品保証期間 1年間
付属品 ■ACアダプタ x1
WiMi6400T/R
製品名 WiMi6400T WiMi6400R
商品コード 142-NB-003 142-NB-004
タイプ エンコーダ デコーダ
解像度 入力 640 x 480~1920 x 1080
出力 640 x 480~1920 x 1080
インタ
フェース
Ethernet RJ-45 x1ポート
・10/100BASE-TX Full/Half duplex
・オートMDI/MDI-X
映像
入力端子
HDMI 1ポート
コンポジット
D-Sub15ピン 1ポート
HD-SDI 1ポート
映像
出力端子
HDMI 1ポート
コンポジット
コンポーネント
D-Sub15ピン 1ポート
HD-SDI 1ポート
音声
入力端子
RCAステレオ
オーディオ
3.5mmステレオ
ミニジャック
1ポート 1ポート
音声
出力端子
RCAステレオ
オーディオ
3.5mmステレオ
ミニジャック
1ポート 1ポート
Back Channel Audio
※双方向音声通話に対応
1ポート 1ポート
寸法 (W)30 x(H)184 x(D)101 mm
(突起部含まず)
重量 420g(本体のみ)
電源 AC100V(付属ACアダプタ使用時)
消費電力 12W(最大) 12W(最大)
動作温度 0~40℃
保存温度 -40~+70℃
動作湿度 0~95%RH(結露なきこと)
認定 RoHS
製品保証期間 1年間
付属品 ■ACアダプタ x1

※WiMi6400TからWiMi6400Rへ(カメラマンからプロデューサへ)音声をリアルタイムで送るとき
WiMi6400T本体横の上部にあるAudio portへマイクロフォン(コンデンサマイクのように本体からDCパワー印加して増幅)を接続します。
WiMi6400R本体横の上部にあるAudio portにイヤフォンを接続します。

※WiMi6400RからWiMi6400Tへ(プロデューサからカメラマンへ)音声をリアルタイムで送るとき
WiMi6400R本体横の下部にあるB. Audio (Back Audio) portへマイクロフォン(コンデンサマイクのような本体からDCパワー印加で増幅)を接続します。
WiMi6400T本体横の下部にあるB. Audio (Back Audio) portにイヤフォンを接続します。

オプション製品(WiMi4000T/R)
UPS(無停電電源装置)機能付きDCアダプタ
製品名 OS12-5200
商品コード 165-PB-002

製品外観

SPEC

■低遅延(40ms)

■H.264(MPEG-4 Parts10:AVC)

■フレームレート:1-60fps(1フレーム単位で設定可能)

■マルチキャスト通信に対応

■10/100 BASE-TX

■コンパクト・軽量設計

■低コストでの導入を実現

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害(データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等)が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

型番

商品コード 製品名 備考
142-NB-001 WiMi4000T
142-NB-002 WiMi4000R
142-NB-003 WiMi6400T
142-NB-004 WiMi6400R
165-PB-002 OS12-5200

オプション製品(WiMi4000T/R)

167-CN-011 TRH25120-A-23E13 ACアダプタ

付属品
・出力電圧:DC12V
