GPSタイムサーバ機能搭載　産業用LTEルータ　HWL-2501-DS【販売終了】

販売終了製品

製品の特長

本製品は販売終了しております。
後継機種：

  • HWL-2511-SS
    ※シングルSIM、対応キャリアはドコモのみ、GPSタイムサーバ機能あり
  • HWL-3511-DS
    ※デュアルSIM、マルチキャリア対応、GPSタイムサーバ機能なし

HWL-2501-DSは、低廉な価格で提供可能な、GPSタイムサーバ機能を搭載した産業用LTEルータです。

3GPP仕様に準拠した4G LTEセルラールータ機能で、工事設計認証、JATE取得済ですぐに使用可能です。
カテゴリ4のモジュールが使用されており、DL：150Mbps max, UL：50Mbps maxとなっています。
リンク確認のLEDがあり、またルータ機能により遠隔からカメラ画像のモニタなどが可能です。
-20～+60℃の広い動作温度に対応した産業用のLTEルータです。

※GPSタイムサーバとは：NTP/SNTP対応のネットワーク機器に対し、GPSで受信した精密な時刻情報をSNTPサーバとして配信する機能で、通常10数万円です。

●特長
LANポートが3個あり、IPカメラ、NVRなどと接続しながらPC接続し、種々の操作が可能です。
遠隔からデジタルI/Oのオン、オフが可能で、接続したNVRの電源操作が可能になります。
WANポートはLANポートに変換可能です。
近傍の基地局と接続後、必要な時にのみ遠隔からカメラ画像をモニタできるため、パケット料金を低く抑えることができます。
HWL-2501-DS：接続構成例

【HWL-2501-DS販売終了と後継機種のご案内】
HWL-2501-DSは、在庫分完売を持ちまして販売終了とさせていただくことになりました。
以下の製品にてご検討くださいますようお願いいたします。

  • HWL-2511-SS
    ※シングルSIM、対応キャリアはドコモのみ、GPSタイムサーバ機能あり
  • HWL-3511-DS
    ※デュアルSIM、マルチキャリア対応、GPSタイムサーバ機能なし

製品比較

製品仕様

製品名 HWL-2501-DS
商品コード 189-HY-002
対応バンド FDD LTE：B1/B3/B8/B18/B19/B26
TDD LTE：B41
WCDMA：B1/B6/B8/B19
対応キャリア NTT Docomo系のみ対応
カテゴリ LTE Cat4
インタフェース 2xSIM Card Slots
3xLAN 10/100 Mbps Ethernet ports
1xWAN 10/100 Mbps Ethernet port
1xConsole RS-232C (DB9)
2xSMA コネクタ（LTE アンテナ）
1xGPS アンテナ（オプション）
1xRS-485（D+/D-）
1xRS-232C（TXD/RXD）
2xDI, 1xDO（Alarm +/-）
PWR V+/ V-
VPN
トンネル数		 IPsec 12
L2TP 5
OPENVPN 10
対応SIMカード 標準 SIM
アンテナ部 外付け Main/AUX MIMO（受信のみ）、GPS
LED表示 System, VPN, SIM (1/2), RSSI (H/L): 全て緑
防水 なし
電源 DC10～32V
消費電力 7W（最大）
動作温度 -20～+60℃
保存温度 -30～+80℃
相対湿度 0～95%（結露なきこと）
寸法 （W）110 x（H）60 x（D）106 mm（突起部含まず）
重量 400g以下
製品保証期間 1年間
認定 工事設計認証番号：211-161102
技術適合認定番号：AD160016211
VCCI Class A、RoHS2 10物質、CE、FCC
付属品 ■アンテナ x2個
■GPSアンテナ x1個
■DINレールキット x1個
■電源ターミナルブロック 3ピン x1個
■ターミナルブロック 11ピン x1個
オプション製品
UPS（無停電電源装置）機能付きDCアダプタ
商品コード 製品名
165-PB-002 OS12-5200
屋外用LTEアンテナ
商品コード 製品名
182-ST-001 屋外用LTEアンテナ（L型）2本セット
182-ST-002 屋外用LTEアンテナ（ストレート型）2本セット
183-HY-001 LTEアンテナ専用屋外用ケーブル 0.3m
183-HY-002 LTEアンテナ専用屋外用ケーブル 0.5m
187-NA01-0001 屋外用LTEアンテナ取付ブラケット 2個セット
LTE定額制データ通信サービス
商品コード 製品名
291-HY-003 上り無制限100kbpsプラン
291-HY-002 上り無制限256kbpsプラン
291-HY-004 上り無制限1Mbpsプラン

製品外観

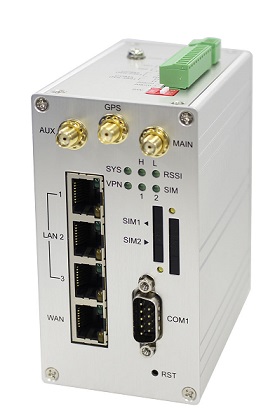

HWL-2501-DS　FRONT IMAGE

拡大

HWL-2501-DS　TOP IMAGE

拡大

HWL-2501-DS GPSアンテナ装着時

拡大

屋外用LTEアンテナ（L型）+取付ブラケット 設置イメージ

拡大

屋外用LTEアンテナ（ストレート型）+取付ブラケット 設置イメージ

拡大

2本セットです

屋外用LTEアンテナ（L型）

拡大

2本セットです

屋外用LTEアンテナ（ストレート型）

拡大

2個セットです

屋外用LTEアンテナ取付ブラケット

拡大

SPEC

■低廉な価格で提供可能

■-20～+60℃の広い動作温度に対応

■遠隔からデジタルI/Oのオン、オフが可能
