無人移動体画像伝送システム

無人移動体画像伝送システム　MPU5

産業用無線機器

製品の特長

仕様/用途/価格等につきましては、お問い合わせください

MPU5は、5.7GHz帯の無人移動体画像伝送システムとして日本国内で利用可能な最大150Mbps^※の高速データ無線伝送システムです。

ドローン/UAVや地上ロボットに搭載されたカメラの高精度映像の伝送のみならず、ロボット制御の信号の送受信も同時に行うことが可能です。

MPU5は、電池やアンテナを組み込んだ一体型と、モジュールで分割された組み込み型の二種類を取りそろえておりますので、設置環境に応じた柔軟性の高いシステム構成が可能となります。

通信インタフェースとしては、IP通信が可能なEtherの他に映像用SDIや、ロボット制御用としてUSBやRS-232Cも備えています。

※映像伝送では安定性の高いSISO方式（最大速度50Mbps）を推奨

利用事例

イベント会場等で、無線回線を利用して中継車から映像を伝送したい

■課題
・Wi-Fiは電波干渉が多く使用できない
・FPU（Field Pickup Unit）は高価格
・見通し外通信が難しい
・移動しながら使用したいためバッテリー駆動がよい

■「MPU5」なら
・5.7GHz帯を使用しており、電波干渉がなく安定した映像伝送が可能
・半径5kmの見通しで通信可能
・アドホック（メッシュ）通信で、中継しながら見通し外通信が可能
・バッテリー駆動で、移動しながら使用が可能

中継車にカメラを設置。移動しながら映像伝送が可能！

アドホック（メッシュ）通信で、中継しながら見通し外通信が可能！

導入事例

建設現場における“DX”の課題を解決！

製品利用イメージ

■無人航空機（ドローン/UAV）搭載

■無人地上車両（UGV）実装

■ドローン複数台のAdhocイメージ

動画で見る！MPU5

想定される導入先

防衛

製品仕様

周波数帯域幅		10MHz, 20MHz
周波数［MHz］	10MHz	5655, 5665, 5675, 5685, 5695, 5705, 5715, 5725, 5740, 5750
	20MHz	5660, 5680, 5700, 5720, 5745
最大送信出力		1W
アンテナ種類		無指向性（3xMIMO）
アンテナ利得		3.5dBi
最大通信速度		150Mbps
工事設計認証		R 209-J00294

本体
製品名	商品コード	備考
MPU5 本体（バッテリー込）	180-PT-001	MPU5一体型の本体です。無線モジュールは付属されていません。
MPU5組み込み型モジュールキット	180-PT-003	MPU5の組み込み型モジュール一式です。無線モジュールは付属されていません。

EMBEDDED MODULE EMBEDDED MODULE実装イメージ

オプション製品
製品名	商品コード	備考
無線モジュール RF-5100	180-PT-002	MPU5本体やMPU5組み込み型に取り付ける無線モジュールです。寸法：9.7×6.6×1.3cm 重量：130g
オムニアンテナ ANT-4006	182-PT-001	利得3.5dBiの無指向性アンテナです。1台のMPU5または組み込み型MPU5に3本必要です。長さ：19.1cm 重量：57.3g 端子：RP-TNC オス型
GPSアンテナ ANT-4001	182-PT-002	MPU5でGPS機能を使用する場合に必要になります。長さ：4.4cm 重量：30g
パネルアンテナセット MA-WA55-4QP13B	182-MA-K002	13dBiの利得を持ったMP5用のパネル型アンテナです。 MPU5へ接続する場合は別途同軸ケーブル（両端N型オスコネクタ）が3本必要になります。付属品：取り付け金具、TNC-N変換コネクタ3個、終端器1個本体寸法：20x20x3.3cm（突起部を除く）本体重量：465g 取り付け金具重量：730g
DC電源ケーブル CBL-PWR-0005	187-PT-003	バッテリーの代わりにMPU5一体型へ電力を供給するDC用電源ケーブルです。入力：DC12～28V HD-SDIカメラ用の12V安定化出力電圧の出力端子（2.1mmジャック型）付き
Ether／USB(Drive)ケーブル CBL-DATA-2007	187-PT-004	MPU5一体型にEther（RJ-45メス）端子とUSB（ドライブ）端子の機能を持たせるためのケーブルです。長さ：29cm
HDMI出力／USB(Host)ケーブル CBL-DATA-3002	187-PT-005	MPU5一体型にHDMI出力端子（メス型）とUSB（ホスト）端子の機能を持たせるためのケーブルです。長さ：61cm
RS-232Cケーブル CBL-DATA-2005	187-PT-010	MPU5一体型にRS-232C（Dサブ9ピンメス型）端子機能を持たせるためのケーブルです。長さ：29cm
バッテリー BAT-06	187-PT-007	MPU5一体型用の予備バッテリーです。容量：DC10.8V 73Wh 寸法：8.1×6.6×3.8cm
バッテリー用充電器 BAT-11	187-PT-006	BAT-06バッテリーの専用充電器です。入力：DC10～32V、60W 寸法：9.7×14.0x6.6cm 重量：274g ＜付属電源アダプタ＞入力：AC100～240V、出力24V 3.0A 寸法：10.2×6.6×3.6cm 重量：462g
HD-SDIカメラ ACC-VID-2005	187-PT-012	SDIインタフェースを持ったHDカメラです。電源：DC12V、最大6W 寸法：6.0×5.7×4.5cm 重量：160g
SDIケーブル CBL-VID-2001	187-PT-009	HD-SDIカメラの映像出力をMPU5へ入力するケーブルです。長さ：61cm 重量：29.5g
MPU5取り付けホルダ(黒) Radio.Holster	187-JU-001
MPU5取り付けホルダ(茶) Radio.Holster	187-JU-002

製品外観

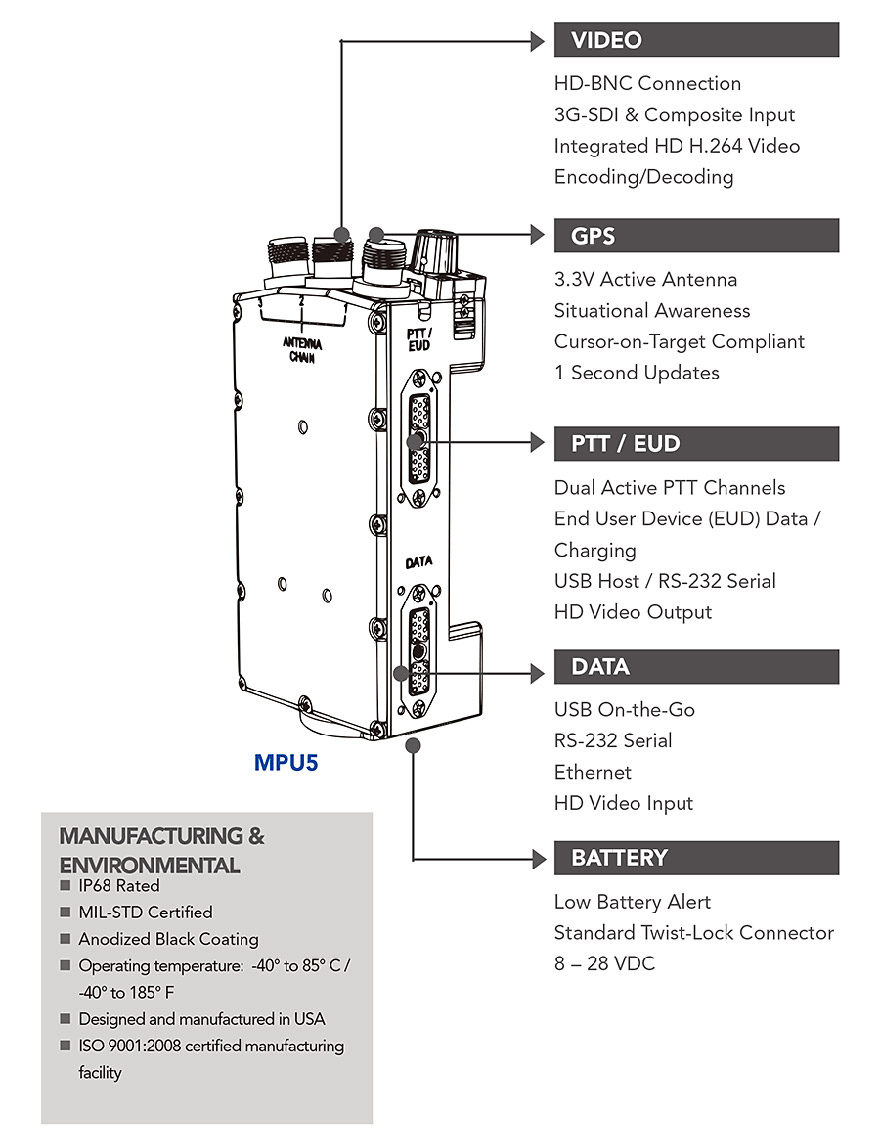

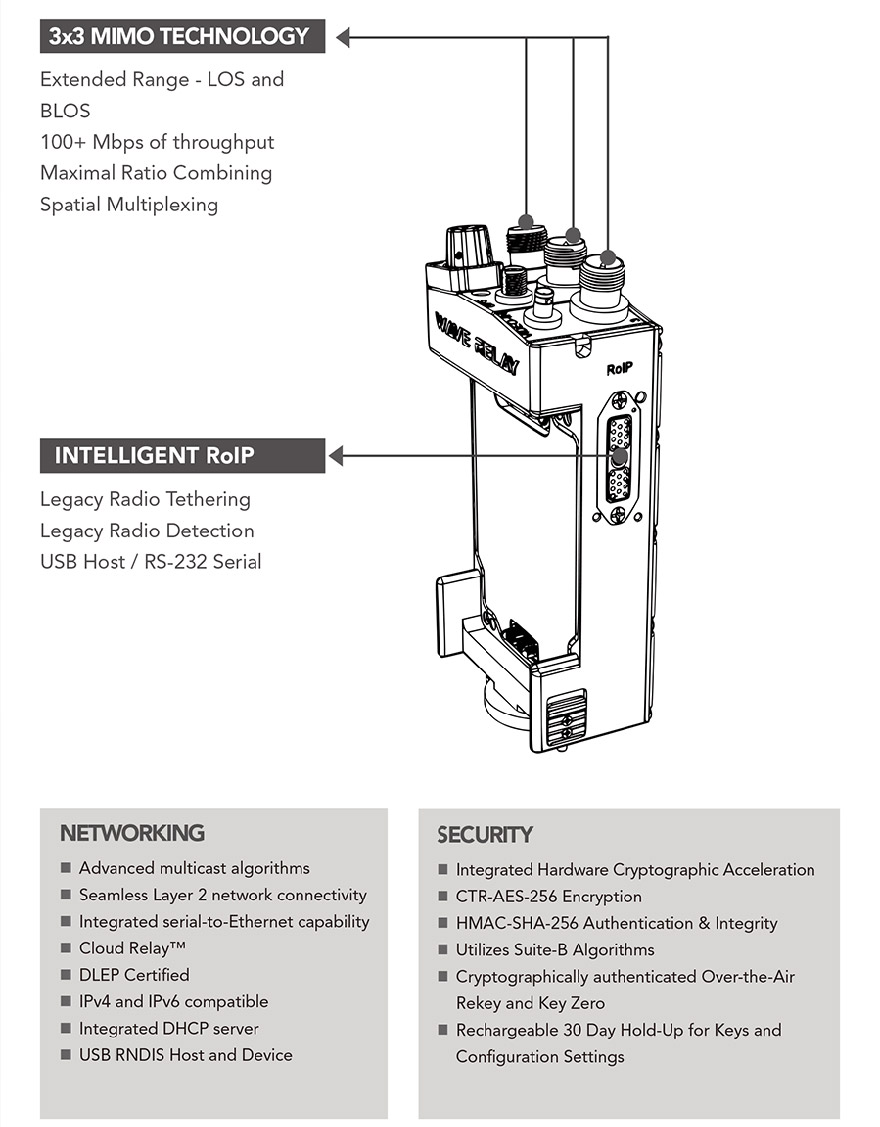

SPEC

■5.7GHz帯の無人移動体画像伝送システムとして日本国内で利用可能

■カメラの高精度映像伝送とロボット制御信号の送受信を同時に実現

■ロボット制御用としてUSBやRS-232Cを搭載

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

「ご利用の条件」に同意する

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

無人移動体画像伝送システム　MPU5 カタログ

型番

商品コード	製品名	備考
180-PT-001	MPU5 本体（バッテリー込）
180-PT-003	MPU5組み込み型モジュールキット
180-PT-002	無線モジュール RF-5100	オプション製品・MPU5本体やMPU5組み込み型に取り付ける無線モジュールです。
182-PT-001	オムニアンテナ ANT-4006	オプション製品・利得3.5dBiの無指向性アンテナです。1台のMPU5または組み込み型MPU5に3本必要です。
182-PT-002	GPSアンテナ ANT-4001	オプション製品・MPU5でGPS機能を使用する場合に必要になります。
182-MA-K002	パネルアンテナセット MA-WA55-4QP13B	オプション製品・13dBiの利得を持ったMP5用のパネル型アンテナです。MPU5へ接続する場合は別途同軸ケーブル（両端N型オスコネクタ）が3本必要になります。
187-PT-003	DC電源ケーブル CBL-PWR-0005	オプション製品・バッテリーの代わりにMPU5一体型へ電力を供給するDC用電源ケーブルです。
187-PT-004	Ether／USB(Drive)ケーブル CBL-DATA-2007	オプション製品・MPU5一体型にEther（RJ-45メス）端子とUSB（ドライブ）端子の機能を持たせるためのケーブルです。
187-PT-005	HDMI出力／USB(Host)ケーブル CBL-DATA-3002	オプション製品・MPU5一体型にHDMI出力端子（メス型）とUSB（ホスト）端子の機能を持たせるためのケーブルです。
187-PT-010	RS-232Cケーブル CBL-DATA-2005	オプション製品・MPU5一体型にRS-232C（Dサブ9ピンメス型）端子機能を持たせるためのケーブルです。
187-PT-007	バッテリー BAT-06	オプション製品・MPU5一体型用の予備バッテリーです。
187-PT-006	バッテリー用充電器 BAT-11	オプション製品・BAT-06バッテリーの専用充電器です。
187-PT-012	HD-SDIカメラ ACC-VID-2005	オプション製品・SDIインタフェースを持ったHDカメラです。
187-PT-009	SDIケーブル CBL-VID-2001	オプション製品・HD-SDIカメラの映像出力をMPU5へ入力するケーブルです。
MPU5取り付けホルダ(黒) Radio.Holster	187-JU-001	オプション製品
MPU5取り付けホルダ(茶) Radio.Holster	187-JU-002	オプション製品

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

センドバック

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
