集合型電話線/同軸ケーブルPoE延長装置[ABiLINX 3100シリーズ]

  • 電話線
  • 同軸ケーブル
  • PoE+給電対応
  • VCCI
ABiLINX 3100シリーズ


集合型電話線/同軸ケーブルPoE延長装置[ABiLINX 3100シリーズ] 製品の特長

ABiLINX 3100シリーズは、電話線/同軸ケーブルを使用してPoE(+)の伝送距離を延長する装置です。

ABiLINX 3108Tを親機として、ABiLINX 3101R/ABiLINX 3100Rを子機として設置することにより、ポイント-マルチポイント接続でのPoE(+)延長を実現します。

既設の電話線/同軸ケーブルを利用して、PoEの伝送距離を延長すると同時に、イーサネットデータを電話線では最大1,200m、同軸ケーブルでは最大2,400m伝送できます。

*ABiLINX 3101T-ABiLINX 3101R/ABiLINX 3100R対向で1対1拠点でお使いいただくこともできます。
*ABiLINX 3108T, ABiLINX 3100Rで同軸ケーブルを使用する場合は、有償オプション「RJ-11 同軸変換 BNCケーブル(176-PC-001)」が必要です)

■接続構成例

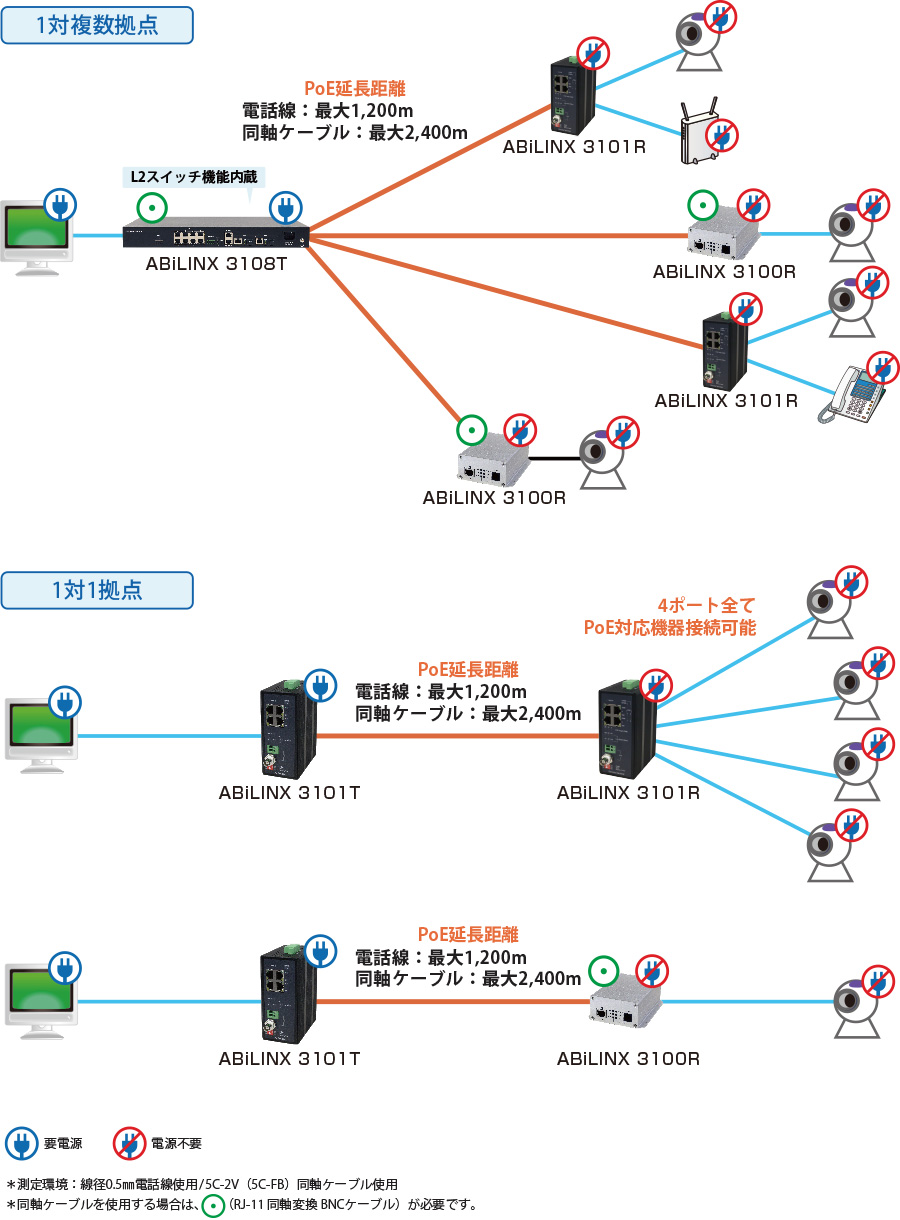

ABiLINX 3100シリーズ:接続構成例

利用事例

このようなお客様に最適なソリューションです。

  • 電話線/同軸ケーブルを使用してIPカメラ等PoE対応機器への給電が可能な機器を利用したい。
  • 端末への電源配線が難しい環境で利用したい。
  • ポイント-マルチポイント構成で利用したい。

■給電距離性能

電話線
Line間の距離※1 200m 300m 500m 600m 800m 900m 1000m 1200m
伝送速度※3 上り※4 100
Mbps
85
Mbps
52
Mbps
47
Mbps
35
Mbps
30
Mbps
17
Mbps
10
Mbps
下り※4 100
Mbps
100
Mbps
100
Mbps
85
Mbps
60
Mbps
53
Mbps
46
Mbps
39
Mbps
PoE給電容量 25W 23W 14W 11W 7W 6W 5W 3W
同軸ケーブル
Line間の距離※2 200m 400m 600m 800m 1000m 2400m
伝送速度※3 上り※4 100Mbps 96Mbps 80Mbps 64Mbps 39Mbps 5Mbps
下り※4 100Mbps 100Mbps 100Mbps 100Mbps 100Mbps 20Mbps
PoE給電容量 30W 30W 30W 30W 30W 3W

※1:線径0.5㎜の電話線使用
※2:5C-2V(5C-FB)同軸ケーブル使用
※3:長距離モードでの実効速度です。
※4:上り:ABiLINX 3101R → ABiLINX 3101T
下り:ABiLINX 3101T → ABiLINX 3101R
※上記の給電電力は、PoE延長装置本体の消費電力を差し引いた値です。

◎機器設定内容
・ABiLINX 3101T側
DIPスイッチ:Profile:OFF(Asy), SNR:ON(9dB),
Remote_Power:ON(R側へ給電可能)
・ABiLINX 3101R側
DIPスイッチ:Profile:OFF(Asy), SNR:ON(9dB),
Remote_Power:ON(T側から給電可能)

想定される導入先
