12MP FISHEYE 360° 全⽅位カメラ 　HIC-SF1200A【New】

映像機器・システム

製品の特長

HIC-SF1200Aは、1 / 1.7” 12メガピクセルCMOSセンサを搭載し、最大9メガピクセルの360度魚眼モード撮影と12メガピクセルのパノラマモード撮影が可能な全方位ネットワークカメラです。

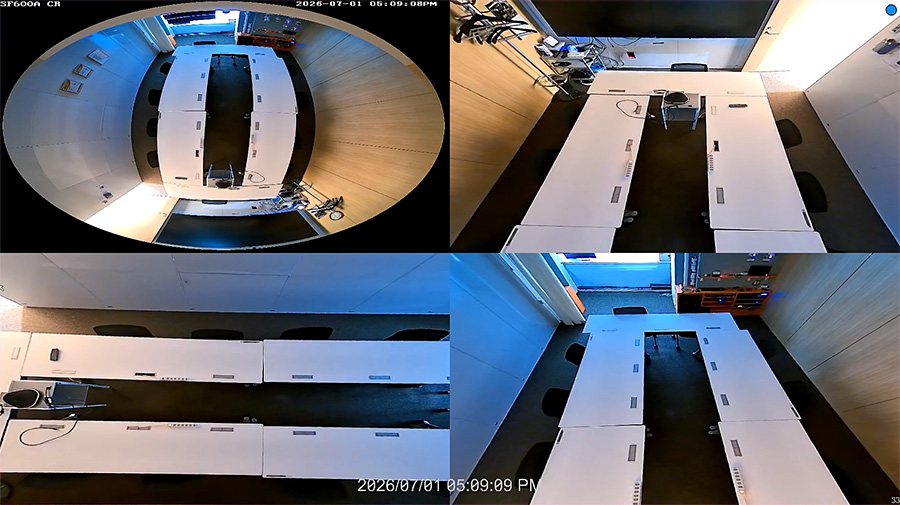

360度魚眼画像と180度パノラマ画像、90度画像を同時に出力することができ、1台であらゆる視点からの監視に対応しています。
ディープラーニング推論エンジンによる「人間」「車両」「オートバイ/自転車」の認識機能を搭載し、人物や車両の不正な侵入をリアルタイムで検知し迅速に通知します。進化したアルゴリズムにより、誤検知を最小限に抑え、高い信頼性を実現しています。 ※「車両」「オートバイ/自転車」の検出は壁面モードのみ
オートホワイトバランス機能、逆光補正、オートアイリス機能、自動電子シャッター機能等、豊富な機能を装備し、屋外にも設置可能なネットワークカメラです。

12メガピクセルIP全方位カメラ

  1. 1 / 1.7” 12メガピクセル CMOSセンサを搭載し、高解像度・高画質を実現しています。
  2. PoE給電に対応しており、PoE対応HUBやPoEポート付きのNVRからイーサネットケーブルを経由して電源供給が可能です。
  3. 赤外線LEDを実装しており、夜間、照明のない環境においても撮影することができます。
  4. 2タイプのストリーミング（H.264 or H.265 / MJPEG）配信機能を装備しています。
  5. H.264はもちろん、更に圧縮率を高めたH.265 / H.265+に対応しています。
  6. 360度魚眼、180度パノラマ、120度/90度（デジタルPTZ対応）の異なる画角の映像を、9系統のストリーミングで同時に配信することができます。
  7. WDR機能、BLC機能により、逆光等の明暗差が大きな被写体でも最適な画質に調整します。
  8. ディープラーニング推論エンジンによる「人間」「車両」の検出が可能です。
  9. 多彩なスマート検知機能やカウント機能に対応しています。
  10. Youtube Liveに配信が可能な、RTMPプロトコルに対応しています。
  11. ブラウザ接続は、Microsoft Edge、Google Chrome、FireFoxに対応しています。
  12. Micro SDカードへの録画が可能です。録画スケジュールの設定も可能です。
  13. マイクロフォンを内蔵しています。
  14. さまざまな外部I/Fを装備しています。（アラーム入力、音声入出力）
  15. 専用NVRやVMSでの、多彩な映像表示パターンとデジタルPTZ制御に対応しています。
  16. IP67規格に対応した防塵・防水性能です。
  17. モーション検知、妨害検知、プライバシーマスク機能、メール送信機能、DDNS等、豊富な機能を有しています。

ONVIFに対応しています。

NDAA（National Defense Authorization Act）本製品はNDAA適合製品です。
NDAA適合製品は、NDAA（米国国防権限法）で指定された特定企業の製品・サービスを使用しておりません。NDAAの詳細は「NDAA適合製品について」をご参照ください。
NDAA適合製品は、以下のマークを表示しています。
NDAA適合製品

電源が取れない場所でも運用が可能です

以下の「太陽光独立電源システム」を導入いただくと、電源が取れない場所でも運用が可能です。


くわしくは、お気軽にお問い合わせください。
注　SOBATはエコモット株式会社の登録商標です。（登録6615027）

製品比較

このようなお客様に最適なソリューションです。

  • 1台のカメラで周囲360°をくまなく監視したい
  • 人間や車両の動きを正確に検出したい
  • 人間や車両の不審な動きをリアルタイムに通知したい
  • 来店者の通過・滞留状況を可視化したい

製品仕様

製品名 HIC-SF1200A
形状 全方位
商品コード 192-HP01-0040
カメラ部
撮像素子 1 / 1.7” 12M CMOS SENSOR
最低被写体照度 Color:0.01Lux@F2.0 AGC:ON / IR ON時:0Lux
赤外線LED 実装、照射距離＝10～20ｍ（スマート調光対応）
S/N比 50dB以上（AGC OFF時）
レンズ 1.65mm@F2.0固定焦点レンズ（画角 水平180度/垂直設置、360度/水平設置）
DAY&NIGHT オート / 昼間 / 夜 / 時間設定
露出調整 自動（シャッター・ゲイン）
シャッター速度 自動（1 / 3～1 / 100,000）及びフリッカレス
ホワイトバランス 自動 / 屋内 / 屋外 / マニュアル
DNR（ノイズ除去） OFF/ON（LEVEL0～255）
WDR 機能 OFF/ON（LEVEL、低、中、高）
逆光補正（BLC/HLC） OFF / BLC（エリア：上 / 下 / 左 / 右 / センター）/ HLC
画質調整 明度、コントラスト、色相、彩度、シャープネス
画像鮮明化 OFF / ON（LEVEL 0～255）
設置モード選択 天井（下向き）、壁面（横向き）、机上（上向き）
画像表示モード
（天井、机上）		 モードA 魚眼360度
モードB パノラマ（180度ｘ2画面）
モードC 魚眼360度
パノラマ（180度ｘ2画面）
魚眼360度＋３PTZ（120度ｘ３画面）
パノラマ（180度 x 2画面）+3PTZ（120度 x３画面）
モードD 魚眼360度
３PTZ（90度x4画面）
モードE 魚眼360度
4分割（90度ｘ4画面）※表示のみ操作不可
画像表示モード
（壁面）		 モードA 魚眼360度
モードB パノラマ（180度ｘ1画面）
モードC 魚眼360度
パノラマ（180度ｘ1画面）
魚眼360度＋3PTZ（120度ｘ3画面）
パノラマ（180度 x 1画面）+3PTZ（120度 x 3画面）
モードD 魚眼360度
３PTZ（90度 x 4画面）
モードE 魚眼360度
4分割（90度ｘ4画面）※表示のみ操作不可
その他機能 ROI（8エリア）、プライバシーマスク（4エリア）、OSD（タイトル表示 / 時刻表示）、画像反転（上下 / 左右）、SDカード録画
スマート機能
基本 モーション検知、異常検出（ネットワーク接続、IP競合、SDカードエラー）
スマート検出 対象 人間、車両、バイク（※1）
機能 ライン越え、エリア侵入・退出、エリア内活動、ライン通過カウント、群衆密度、ヒートマップ
アラーム連係 SDカード録画、SDカード静止画保存、アラーム接点出力、FTPアップロード、Eメール通知、ローカル録画、ローカル静止画保存
ネットワーク部
画像圧縮方式 H.265+ / H.265 / H.264+ / H.264 / MJPEG
音声圧縮 G711A / μ
インタフェース規格 ONVIF（PROFILE S）
プロトコル UDP、IPv4、IPv6、DHCP、NTP、RTSP、RTP、RTCP、RTMP、ICMP、IGMP、FTP、PPPoE、DDNS、SMTP、SNMP、802.1x、UPnP、HTTP、HTTPs、QoS、P2P
ビットレート制御 CBR / VBR
同時アクセス数 6
フレームレート 1～30fps
画像サイズ IP CH1 第1ストリーム 画像表示モードA
（最大：30fps）		 3000×3000
2160×2160
1080×1080
画像表示モードB
（最大：20fps）		 4000×3000
3840×2160
3200×1800
2560×1440
画像表示モードC
（最大：15fps）		 3000×3000
2160×2160
1080×1080
画像表示モードD
（最大：30fps）		 3000×3000
2160×2160
1080×1080
画像表示モードE
（最大：30fps）		 3000×3000
2160×2160
1080×1080
第2ストリーム 画像表示モードA
（最大：30fps）		 1440×1440
720×720
480×480
画像表示モードB
（最大：20fps）		 1920×1080
960×540
640×480
画像表示モードC
（最大：15fps）		 1440×1440
720×720
480×480
画像表示モードD
（最大：30fps）		 1440×1440
720×720
480×480
画像表示モードE
（最大：30fps）		 1440×1440
720×720
480×480
第3ストリーム 画像表示モードA
（最大：30fps）		 960×960
640×640
360×360
画像表示モードB
（最大：20fps）		 1280×720
640×360
画像表示モードC
（最大：15fps）		 960×960
640×640
360×360
画像表示モードD
（最大：30fps）		 960×960
640×640
360×360
画像表示モードE
（最大：30fps）		 960×960
640×640
360×360
IP CH2 第1ストリーム 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：10fps）		 4000×3000
3840×2160
3200×1800
2560×1440
画像表示モードD
（最大：15fps）		 1280×720
画像表示モードE
（最大：20fps）		 2560×1440
第2ストリーム 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：10fps）		 1920×1080
960×540
640×480
画像表示モードD 無し
画像表示モードE
（最大：20fps）		 640×360
第3ストリーム 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：10fps）		 1280×720
640×360
画像表示モードD 無し
画像表示モードE
（最大：20fps）		 640×360
IP CH3 第1ストリームのみ 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：15fps）		 1280×720
画像表示モードD
（最大：15fps）		 1280×720
画像表示モードE 無し
IP CH4 第1ストリームのみ 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：15fps）		 1280×720
画像表示モードD
（最大：15fps）		 1280×720
画像表示モードE 無し
IP CH5 第1ストリームのみ 画像表示モードA 無し
画像表示モードB 無し
画像表示モードC
（最大：15fps）		 1280×720
画像表示モードD
（最大：15fps）		 1280×720
画像表示モードE 無し
ビットレート設定範囲 4000×3000
3000×3000		 4,096kbps ～ 16,384kbps：H.264
3,072kbps ～ 10,240kbps：H.265
3840×2160
3200×1800
2160×2160
1440×1440		 3,072kbps ～ 10,240kbps：H.264
2,048kbps ～ 8,192kbps：H.265
2560×1440 2,048kbps ～ 8,192kbps：H.264
1,536kbps ～ 7,168kbps：H.265
1920×1080 1,024kbps ～ 6,144kbps：H.264
768kbps ～ 4,096kbps：H.265
1280×720
1080×1080
960×960
720×720		 512kbps ～ 4,096kbps：H.264
256kbps ～ 2,048kbps：H.265
960×540,640×640
640×480,640×360
480×480,360×360		 256kbps ～ 2,048kbps：H.264
128kbps ～ 1,024kbps：H.265
その他機能 オンラインユーザ表示、ユーザレベル（管理者 / ユーザ）、IPアドレスフィルタ、パスワード保護、不正ログインロック、Edge / Chrome / FireFox接続（※2）、CMS / VMS接続、モバイルアプリ接続
外部インタフェース
音声 入力：1系統（LINE）または内蔵マイクロフォン／出力：1系統
アナログ映像出力 BNC CVBS 1.0Vp-p（NTSC / PAL）（※3）
アラームIN/OUT 入力：1系統 / 出力：1系統 ※無電圧接点制御
接点容量：AC125V 1A以下、DC24V １A以下
最小電流：10mA 最小電圧：DC5V
SDカードスロット Micro SD / SDHC / SDXC（最大256GBサポート）
イーサネット RJ-45（10/100BASE-T）
シリアル制御 RS485 PELCO-D/P
電源入力コネクタ DC +12V（φ2.1mm標準DCジャック）
一般
電源 DC +12V（±10％）/ PoE IEEE802.3af
消費電力 IR LED OFF / AI OFF(ON)＝4.1W（DC12V / 340mA）
IR LED ON / AI OFF(ON)＝7.9W（DC12V / 660mA）
運用温度 -30～+60℃
動作湿度 0%RH～95%RH（結露なきこと）
寸法 （φ）130 x（H）46.3 mm（突起部含まず）
防水/防滴構造 IP67
耐衝撃構造 未対応
重量 516g
製品保証期間 1年間

※注1：車両 / バイクの検出は、壁面取付けモード時のみ有効
※注2：Edge / Chrome / FireFox接続ではMainストリームでのライブ映像表示、SDカード録画のダウンロードはできません。EdgeのIE互換モードでの運用を推奨します。
EdgeのIE互換モードでもSDカード録画映像のダウンロードができない場合は、CMSソフトウェア：HCMSをお使いください。HCMSについては、営業担当またはサポート窓口にお問い合わせください。
※注3：CVBS出力による全ての運用はサポートしておりません。

オプション製品
商品コード 製品名
199-HY-038 ジャンクションボックス JB063
199-HY-022 ポールマウント金具 PM
199-HP01-0016 Wall Mountブラケット WM086
167-CN01-0014
 TRE25120-A-11G13 ACアダプタ
156-AE01-0001
 屋外用防水LANSPD SD-201

製品外観

HIC-SF1200A　SIDE IMAGE

拡大

HIC-SF1200A　SIDE IMAGE

拡大

HIC-SF1200A　TOP IMAGE

拡大

HIC-SF1200A　BOTTOM IMAGE

拡大

HIC-SF1200A　ケーブル

拡大

SPEC

■12メガピクセル CMOSセンサー搭載

■H.265圧縮対応で、高精細な画像を少ないデータサイズで伝送

■PoE対応で電源線の配線が不要

■SDカード録画対応

■AUDIO IN/OUT/内蔵マイクロフォン対応

■動作温度：-30～+60℃

■防水・防塵性能：IP67

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
192-HP01-0040 HIC-SF1200A
199-HY-038 ジャンクションボックス JB063

オプション製品
199-HY-022 ポールマウント金具 PM

オプション製品
199-HP01-0016 Wall Mountブラケット WM086

オプション製品
167-CN01-0014 TRE25120-A-11G13 ACアダプタ

オプション製品
156-AE01-0001 屋外用防水LANSPD SD-201

オプション製品
・サージプロテクタ（SPD）

関連商品

  • 太陽光独立電源システム SOBAT®-LIB

    電源が取れない場所でも、IPカメラや無線機器の運用が可能です。

  • 屋外用防水LANSPD SD-201

    弊社取扱のVi2300AシリーズなどLANを使用したPoE延長装置間に取り付けることで、雷サージから機器を保護することができます。

  • 6MP FISHEYE 360°全方位カメラ 　HIC-SF600N【在庫限り】

    ●6メガピクセル CMOSセンサー搭載
    ●H.265圧縮対応で、高精細な画像を少ないデータサイズで伝送
    ●PoE対応で電源線の配線が不要
    ●SDカード録画対応
    ●IVS（インテリジェント検知機能）対応
    ●AUDIO IN/OUT/内蔵マイクロフォン対応
    ●動作温度：-30～+60℃

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。

Microsoft Edgeを使用してIPカメラやNVRに接続する方法はありますか。

Internet Explorer（IE）モードを利用して、IPカメラやNVRに接続することが可能です。
「Microsoft EdgeのIE互換モードでの運用手順」をご参照のうえ、設定をお願いします。
Microsoft EdgeのIE互換モードでの運用手順
