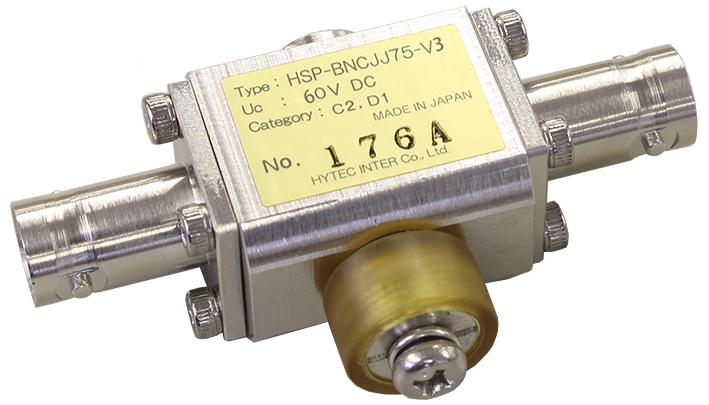

接地用アレスタ内蔵モデル　同軸SPD［HSP-BNCJJ75-V3］

周辺機器

製品の特長

HSP-BNCJJ75-V3は、同軸ケーブルにより接続された機器を、雷サージから保護するための保安器です。

同軸ケーブル使用のPoE/PoE+対応機器を接続しての使用も可能。

通信機器、アナログ監視カメラを雷サージから守ります。

弊社で販売している製品とも組み合わせてお使いいただくことができます。
使用可能製品については、「製品仕様」をご覧ください。

※本製品は、JIS C 5381-21：2014（IEC 61643-21：2009）のカテゴリC2、D1のサージ電流試験に適合した製品です。

■接続構成例
接地用アレスタ内蔵モデル　同軸SPD［HSP-BNCJJ75-V3］：接続構成例

製品比較

このようなお客様に最適なソリューションです。

【優れた特徴】

  • 雷サージによる被害を軽減したい

想定される導入先

製品仕様

製品名 HSP-BNCJJ75-V3
商品コード 156-HY-002
IECカテゴリ C2, D1
最大連続使用電圧 Uc DC 60V
定格電流 1.2A（※1）
電圧防護レベル Up
開回路電圧：4kV（1.2/50μs）
短絡回路電流：2kA（8/20μs）		 線間：600V以下
対地間：700V以下
交流耐久性 AC60Hz 0.5A　30sec　1回
インパルス耐久性（C2）
開回路電圧：40kV（1.2/50μs）
短絡回路電流：20kA（8/20μs）（正負各5回）		 20kA
インパルス耐久性（D1）
開回路電圧：1.0kV以上
短絡回路電流：2.5kA（10/350μs）（正負各1回）		 2.5kA
過負荷故障モード Mode2（※2）
最大漏れ電流 Uc=DC60課電時 5μA以下
インパルス放電開始電圧1.2/50μs 1kV時 線間：500V以下
対地間：550V以下
最大許容電力 50W
特性インピーダンス 75Ω
静電容量 1kHz, 1Vrms時 20pF以下
1MHz, 1Vrms時 20pF以下
挿入損失 100kHz～150MHz 0.1dB以下
V.S.W.R 100kHz～150MHz 1.2以下
設置カテゴリ 屋内
動作温度 -20～+80℃
動作湿度 5～96％RH（結露なきこと）
寸法 （W）62 x（H）18 x（D）32 mm（突起部含まず）
重量 90g
コネクタ形状 BNC型コネクタ
認定 RoHS10物質
付属品 ■取扱説明書 x1
製品保証期間 1か月間

※1 DC48V課電時
※2 Mode2：SPD内部で非常に低いインピーダンスによって電圧制限部分が短絡した状態。短絡回路で設備を防護しているが、回線は使用できない。

使用可能製品一覧　※当社販売製品
製品名 カテゴリ 動作温度（℃）
MaxiiCopper Vi2400A PoE延長装置 -40～+75
MaxiiCopper Vi2401A
MaxiiCopper Vi2404A
MaxiiCopper Vi2408A
MaxiiCopper Vi2416A
MaxiiCopper Vi2400WP
MaxiiPower Vi2601 -10～+50
MaxiiPower Vi2608
MaxiiPower Vi2616
eco-power100T/R -10～+60
eco-power130T/R
ABiLINX 1400 VDSL2モデム 0～40

●直撃雷や強力な誘導雷などの条件によっては、保護対象機器を保護できない場合もございますのであらかじめご了承ください。
●設置前に使用環境や製品の仕様を必ずご確認ください。

オプション製品
製品名 商品コード
HSP用DINレール金具 HSP-DIN-KIT 156-HY-003

製品外観

HSP-BNCJJ75-V3 TOP IMAGE

拡大

HSP-BNCJJ75-V3 BACK IMAGE

拡大

HSP-BNCJJ75-V3 LEFT IMAGE

拡大

HSP-BNCJJ75-V3 RIGHT IMAGE

拡大

SPEC

■最大連続使用電圧（Uc）：DC60V

■動作温度：－20～＋80℃

■周波数帯域：100kHz～150MHz

■同軸ケーブル使用PoE（+）対応機器接続可能

■コネクタ：BNC 75Ω

■規格：JIS C 5381-21：2014（IEC 61643-21：2009）

■接地用アレスタ内蔵モデル

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害（データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等）が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

▼ダウンロードリンク

※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。

型番

商品コード 製品名 備考
156-HY-002 HSP-BNCJJ75-V3
156-HY-003 HSP用DINレール金具 HSP-DIN-KIT

オプション製品
RoHS10物質対応

関連商品

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ（SPD）は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。

一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン　第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機（デモ機）を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
