HW5G-3100-SSD/SSは、産業用動作温度をサポートした小型で軽量な5G対応ルータです。
◆5G/LTE対応
◆マルチキャリア対応
・HW5G-3100-SSD：NTT docomo/KDDI
・HW5G-3100-SS：NTT東日本[ギガらく5G]/ローカル5G
◆2.5Gbpsのイーサネットポート搭載
◆2x2MIMO対応で高速アップリンクを実現
◆-30～+60℃の広い動作温度
◆軽量・小型筐体（77.4 x 68.6 x 26mm）
◆省電力/DC5～32V駆動
◆シンプルなGW機能搭載（ポート転送、DHCPサーバー、DDNS、NTPクライアント）
| 製品名 | HW5G-3100-SSD | HW5G-3100-SS |
| 商品コード | 189-AM03-0012 | 189-AM03-0014 |
| 対応バンド | TDD 5G: n77/n78/n79 | TDD 5G: n79（注1） |
| FDD 5G: n1/n3/n8/n28 | -（注1） | |
| FDD LTE: B1/B3/B8/B18/B19/B26/B28 | -（注1） | |
| TDD LTE: B39/B41/B42 | TDD LTE: B41（注1） | |
| 対応5Gネットワーク | SA（スタンドアローン）/NSA（ノンスタンドアローン） | SA（スタンドアローン） |
| 対応キャリア/サービス | NTT docomo/KDDI | NTT東日本[ギガらく5G]/ローカル5G |
| インタフェース | 1 x micro-SIM Slot | |
| 1xLAN（RJ-45コネクタ） | ||
| 4xSMA（F）コネクタ（5Gアンテナ） | ||
| 対応SIMカード | micro-SIM | |
| LAN | 2.5G/1000/100/10BASE, オートネゴシエーション、オートMDI/MDI-X、フローコントロール | |
| プロトコル | LAN：DHCP（IPv4） | |
| TCP/IP：IPv4/v6 Dual Stack | ||
| アドレス変換：NAT/ポート転送（12件） | ||
| サービス：Dynamic DNSクライアント/時刻設定 | ||
| ルーティング：静的ルーティング | ||
| セキュリティ | VPN：なし ファイヤーウォール：NAT/PINGブロック |
|
| 管理機能 | 設定：Web GUI | |
| 防塵・防水仕様 | 適用外 | |
| 電源 | ターミナルブロック（入力電圧5～32V） | |
| 消費電力 | 4W max（DC12V入力時） | |
| 動作温度 | -30～+60℃ | |
| 保存温度 | -40～+85℃ | |
| 相対湿度 | 10～95%（結露なきこと） | |
| 寸法 | （W）77.4 x（H）26 x（D）68.6 mm（突起部含まず） | |
| 重量 | 150g（アンテナ/電源含まず） | |
| 認定 | 工事設計認証番号：R003-220203 技術基準適合認定番号：TD220138003 VCCI Class A RoHS10物質 |
|
| 製品保証期間 | 1年間 | |
| 付属品 | ■5G/LTEアンテナ x4 ■電源入力用2極コネクタ x1 | |
注１)HW5G-3100-SSはHW5G-3100-SSDと同一バンドをサポートしていますが、表示以外の周波数での使用は推奨しません。
| 商品コード | 製品名 |
| 167-CN01-0019 | TRE25120-A-1489G13 ACアダプタ |

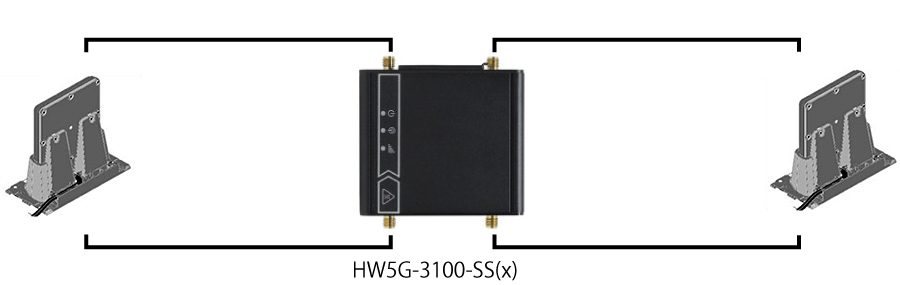

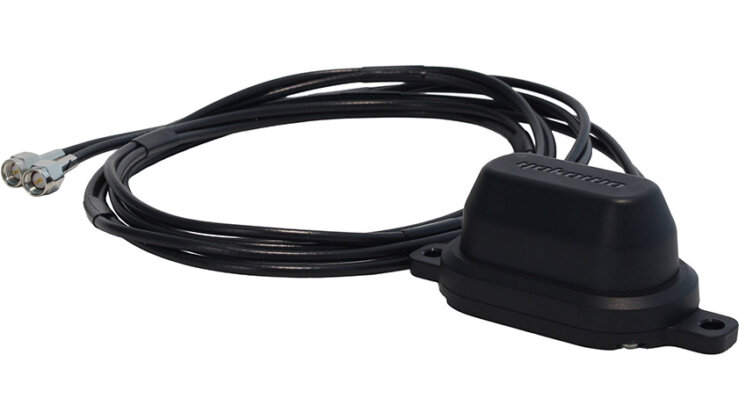

| 182-YW01-K001 | 屋外用4ｍ同軸ケーブル付き5G対応アンテナ4本セット |
※屋外用4ｍ同軸ケーブル付き5G対応アンテナ4本セットは、2個セットでアンテナ4本のご提供となります
■5G/LTE対応
■マルチキャリア対応
・HW5G-3100-SSD：NTT docomo/KDDI
・HW5G-3100-SS：NTT東日本[ギガらく5G]/ローカル5G
■2.5Gbpsのイーサネットポート搭載
■2x2MIMO対応で高速アップリンクを実現
■-30～+60℃の広い動作温度
■軽量・小型筐体（77.4 x 68.6 x 26mm）
■省電力/DC5～32V駆動
■シンプルなGW機能搭載（ポート転送、DHCPサーバー、DDNS、NTPクライアント）
※上記「ご利用の条件に同意する」をチェックするとこちらに各種ダウンロードリンクが表示されます。
| 商品コード | 製品名 | 備考 |
|---|---|---|
| 189-AM03-0012 | HW5G-3100-SSD | 対応キャリア/サービス：NTT docomo/KDDI |
| 189-AM03-0014 | HW5G-3100-SS | 対応キャリア/サービス：NTT東日本[ギガらく5G]/ローカル5G |
| 167-CN01-0019 | TRE25120-A-1489G13 | オプション製品 |
| 182-YW01-K001 | 屋外用4ｍ同軸ケーブル付き5G対応アンテナ4本セット | オプション製品 |
●最大出力：15W
●動作温度：-20～+60℃
製品導入前に、以下の手順でご検討されるお客様が多いです。
1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。
製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。
2.製品価格、納期等を確認
納期は、在庫状況により異なりますが、
通常2営業日～の出荷が可能です。
価格や納期詳細はお問い合わせください。
3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認
ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。
雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。
これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい（サージプロテクタ無しで、信号線及び電源部からのサージは保護されない）からです。
一般的に通信用電子機器がサージ（ノイズを含む）の影響を受ける場合、通信断や機器の動作（一時）停止が発生し、最悪のケースでは故障に至ります。
弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。
◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————
◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン 第2版（1.2MB）
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————
評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。
修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約（センドバック保守）にて対応させていただいております。
有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。
なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。
故障切り分け用の貸出機のご用意はいたしておりません。
なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。
