指向性アンテナ搭載 屋外用無線LANアクセスポイント/ブリッジ

屋外用無線AP/ブリッジ DLB5-15ac

製品の特長

DLB5-15acは、5GHz帯に対応し、屋外用無線LANアクセスポイントやブリッジとしても使用可能な屋外用無線機器です。-40~+65℃の広い動作温度に対応しており、温度条件の厳しい場所への設置が可能です。

軽量・コンパクト設計ながら、見通し数百メートルの無線APおよび数キロメートルの無線ブリッジの構築が可能。
最大速度866Mbpsでの高速無線通信を実現します。

低コストかつ手軽に無線LAN構築を実現します。

RoHS指令準拠製品です。

動画で見る!DLB5-15ac

DLB5-15acが多くのお客様に選ばれています

  • 有線ケーブルを利用した構成に比べ、IPカメラ導入コストが約7割ダウン
  • お客様の声多数“ケーブル配線が不要で、簡単にカメラが設置できるようになった”
  • 自治体、発電所、製鉄所、自動車工場が導入
  • 有名カメラメーカーが採用
  • シリーズ累計5000台突破
  • 在庫入荷後2週間で完売

接続構成例

DLB5-15ac:接続構成例

※1:N構成でご使用の場合、N側はそれぞれカメラ接続台数を1台までにしていただくことを推奨いたします。
※1:N構成でご使用の場合、Ping Watchdog機能は使用できません。
※他社製の無線機器とのブリッジ接続につきましては相性により接続できないこともございますので、事前検証を推奨しております。
>> 製品導入のご相談・デモ機貸出に関するお問い合わせ

利用事例

電源が取れない場所でも運用が可能です

以下の「太陽光独立電源システム」を導入いただくと、電源が取れない場所でも運用が可能です。


くわしくは、お気軽にお問い合わせください。
注 SOBATはエコモット株式会社の登録商標です。(登録6615027)

製品比較

このようなお客様に最適なソリューションです。

  • 河川の右岸・左岸間、線路・道路またぎ、工場の建物間等の数キロメートルのブリッジ接続に利用したい
    →-40~+65℃の広い動作温度
    →PoE(独自方式)に対応しており端末への電源配線が難しい場所でも利用可能
  • 屋外用無線LAN-AP用途でもブリッジ用途でも使用したい
    →AP/ブリッジどちらでも利用可能
  • 簡単に導入したい
    →免許不要かつ低コスト

【効率の高いマルチポイント接続を可能にするipoll機能】
DLB5-15acによるマルチポイント接続構成では、独自のipoll機能を用いることでスループットを落とすことなく効率の高いデータ伝送が実現できます。

【無線LANブリッジ構築】
数百メートル以上離れた拠点間でもネットワーク構築が簡単に実現できます。

想定される導入先

製品仕様

製品名 DLB5-15ac
商品コード 181-FN-011
無線LAN関連規格 IEEE802.11a/n/ac
iPoll3(独自機能)
有線LANインタフェース ■RJ-45(10/100/1000BASE-T) x1ポート
・Power Over Ethernet PD(独自方式)
アンテナタイプ、利得 指向性パネルアンテナ x2(MIMO)
5GHz帯:15dBi
セキュリティ WPA2 Personal, WPA2 Enterprise
プロトコル DHCP, NTP, SNMP v3, HTTP, HTTPS, VLAN
変調技術 OFDM
変調方式 802.11a/n/ac:OFDM(16/64/256QAM, QPSK, BPSK)
周波数帯 5.500~5.700GHz
帯域幅 20/40/80MHz
最大通信速度 802.11a:54Mbps
802.11n:300Mbps
802.11ac:866Mbps
チャネル数 最大11チャネル
SSID登録数 1
動作モード AP, Station
最大送信出力 15dBm
受信感度 -95~-64dBm
管理機能 HTTP/HTTPS
電源 DC24V ※付属のPoEアダプタをお使いください
消費電力 10W(最大)
動作温度 本体:-40~+65℃ 専用PoEアダプタ:-10~+50℃
動作湿度 0~90%(結露なきこと)
保存温度 -40~+65℃
寸法 (W)97 x(H)126 x(D)38 mm(突起部含まず)
重量 185g(本体のみ)
取り付け方法 支柱マウント
防水・防塵性能 IP65
認定 TELEC(認定番号:003-190001)
FCC, CE Marking, RoHS
付属品 ■専用PoEアダプタ x1
■AC電源ケーブル x1
■ポール取付クランプ x1
■LANケーブルコネクタ x1
製品保証期間 1年間
オプション製品
オプション電源
製品名 802.3 af to 24V ギガビットPoE コンバータ DC9-36 to DC24 Giga PoEインジェクタ
HPI-3201G-DC
商品コード 174-FN-002 174-HY-001
規格 IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE802.3ab 1000BASE-T
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3ab 1000BASE-T
インタフェース DATA + PoE Out
(24VDC)
RJ-45 10/100/1000BASE-T x1ポート
DC24V出力
DATA+PoE In
(802.3af/at)
RJ-45 10/100/1000BASE-T x1ポート
IEEE802.3af/at(PD)
DATA+POWER
(OUT)
RJ-45 10/100/1000BASE-T x1ポート
DC24V出力
DATA(IN) RJ-45 10/100/1000BASE-T x1ポート
電源 DCジャック φ2.1 x 5.5mm
ターミナルブロック 使用可能電線径:AWG14~28
剥きしろ範囲:6~7mm
DC端子入力電圧 DC36~60V(端子極性自動認識)
PoE入力電圧 DC36~60V DC9~36V
出力電圧 DC24V
出力電力 13W(最大) 12W(最大)
消費電力 20W(最大)
寸法(突起部含まず) (W)117 x(H)34 x(D)86 mm (W)71 x(H)22 x(D)66 mm
重量 300g 140g
動作温度 -20~+65℃ -20~+60℃
動作湿度(結露なきこと) 0~90%RH 10~90%RH
保存温度 -40~+85℃ -20~+85℃
認定 RoHS
製品保証期間 1年間
付属品 ■DINレール金具(本体装着済み) x1 ■電源ターミナルブロック x1
オプションブラケット

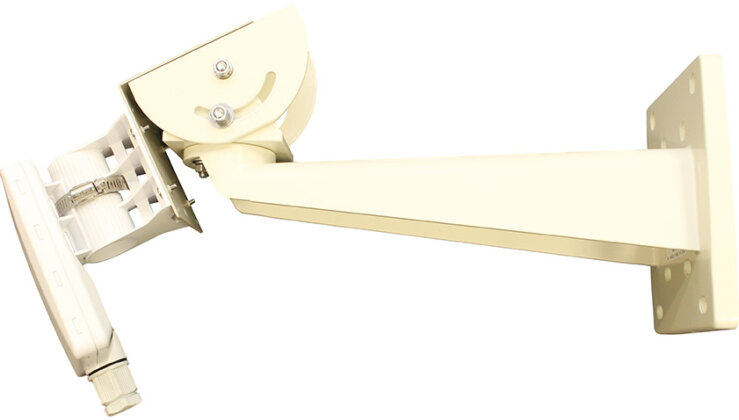

製品名 無線ブリッジ用取付ブラケット+マウントキットセット
商品コード 187-TA01-K002
材質 アルミダイカスト、鋼板
塗装色 オフホワイト
垂直角度調整 仰角:25°
俯角:60°
水平角度調整 約±120°
寸法 (w)70 x(H)96 x(D)260mm
重量 約450g
製品保証期間 1年間
付属品 3点セムスネジ(M4x10)x6
3点セムスネジ(M3x10)x4
中継金具
回線冗長装置
製品名 商品コード
回線冗長装置 VPNルータ hEX 113-MS05-0003
回線冗長装置(VPNルータ hEX 2台構成) 113-MS05-K001
サージプロテクタ
製品名 商品コード
屋外用防水LANSPD SD-201 156-AE01-0001

製品外観

SPEC

5GHzの周波数帯、-40~+65℃の広い動作温度に対応しており、見通し数百メートルの無線APおよび数キロメートルの無線ブリッジの構築が可能です。

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害(データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等)が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

型番

商品コード 製品名 備考
181-FN-011 DLB5-15ac
174-FN-002 802.3 af to 24V ギガビットPoE コンバータ

オプション製品

174-HY-001 DC9-36 to DC24 Giga PoEインジェクタ HPI-3201G-DC

オプション製品

113-MS05-0003 回線冗長装置 VPNルータ hEX

オプション製品

113-MS05-K001 回線冗長装置(VPNルータ hEX 2台構成)

オプション製品
・回線冗長装置 VPNルータ hEX x2台

187-FN-001 DLB5-15ac用壁付けマウントキット

オプション製品

187-TA01-K002 無線ブリッジ用取付ブラケット+マウントキットセット

オプション製品

156-AE01-0001 屋外用防水LANSPD SD-201

オプション製品
・サージプロテクタ(SPD)

関連商品

FAQ

一般的な製品導入前の検討方法はどのようなものですか。

製品導入前に、以下の手順でご検討されるお客様が多いです。

1.製品ページや、FAQで技術要件等を把握
https://hytec.co.jp/products
に各製品カテゴリをクリックしてご覧いただけます。

製品ページの「カタログ・資料」タブより、
納入仕様書等の各種資料のダウンロードも可能です。

2.製品価格、納期等を確認

納期は、在庫状況により異なりますが、
通常2営業日~の出荷が可能です。
価格や納期詳細はお問い合わせください。

3.評価用の貸出機を利用して、実際の運用予定環境にて動作確認

ほぼすべての取扱製品について
ご使用予定の環境で実際に運用可能かお試し頂くため、
最長2週間の無償お貸出を行っています。
https://hytec.co.jp/contact.html
※故障切り分け用の貸出機、
修理期間中の貸出機のご用意はいたしておりません。

機器設置に際して、サージプロテクタ(SPD)は必要ですか

雷サージなどの可能性が考えられる場合、耐障害性の観点からサージプロテクタを設置し、アースを接続して保護するべきと考えられます。

これはサージ保護デバイスのJIS規格においても、 各機器や保護デバイスが協調して動作することが重要である旨、再三にわたって強調されており耐環境性の製品といえども機器単体では十分な保護は難しい(サージプロテクタ無しで、信号線及び電源部からのサージは保護されない)からです。

一般的に通信用電子機器がサージ(ノイズを含む)の影響を受ける場合、通信断や機器の動作(一時)停止が発生し、最悪のケースでは故障に至ります。

弊社サポートにおいても、台風や大雨の後は、サージで故障した機器の修理依頼が顕著に増加します。
※なお雷サージは自然災害であり、有償修理となります。

◎音羽電機工業様の参考資料
—————
・雷サージとは
https://www.otowadenki.co.jp/basic/
・電気及び電子システムの保護にはSPDを
https://www.otowadenki.co.jp/jis/
・電気設備の耐雷対策
https://www.otowadenki.co.jp/equipment/
—————

◎一般社団法人 情報通信ネットワーク産業協会様の参考資料
—————
・CES-0040-2
雷過電圧に対する通信機器の保護ガイドライン 第2版(1.2MB)
2014年6月30日改訂
13/38ページ, (1) 通信線から侵入する雷サージに対する保護
http://www.ciaj.or.jp/standards_publications/standards/standards.html
・CES-0030-3
通信装置におけるイミュニティ試験ガイドライン第2.1 版
http://www.ciaj.or.jp/standards_publications/standards/1118.html
—————

長期間評価用貸出機(デモ機)を借りることはできますか。

評価用貸出機の無償お貸出期間は最長2週間となっております。
長期間のお貸出については別途有償レンタルとして対応しておりますので、弊社またはお買い上げの販売店にご相談ください。

機器修理期間中に代替の機器を借りることはできますか。

修理期間中の代替品や貸出機のご用意はいたしておりません。
別途、以下の有償サポート契約(センドバック保守)にて対応させていただいております。

有償サポートにつきましては弊社またはお買い上げの販売店にご相談ください。

なお、既存のお客様におかれましては、主にセンドバック保守をご契約するか予備機を事前ご購入して故障切り分け/障害時に備えられるかの2パターンがあるようです。

故障切り分け用の機器を借りることはできますか。

故障切り分け用の貸出機のご用意はいたしておりません。

なお、既存のお客様におかれましては、予備機の事前購入により故障切り分け/障害時に備えられているとのことです。

距離と伝送レートの関係を教えてください。

各メーカー、商社のホームページには様々な表現が見られます。
最大到達距離、公称伝送レート、実効速度、実質スループット、ベストエフォート、「お客様お使いの環境による」等々。
ある意味、全て正しく、しかしユーザからは結局どうなの?という声が聞こえてきそうです。結論から言いますと、「ある距離に於ける伝送レートは帯域幅により、MIMO / SISOかどうかにより、また、見通しの具合で大きく変わる」です。
これではカタログに載せられませんので各社、色々な表現をしています。ここではいくつかのポイントに焦点を当てて考えてみます。

(1)送受信環境(マルチパスフェーデイング)
5GHzでの1波長は自由空間で6cmと非常に短く、周囲の影響を受けて容易に反射し受信側では複数の経路(マルチパス)を通った波が受信されます。場合によっては瞬時に受信電力が10~30dB(1/10~1/1000)変化する場合もあります。これをフェーディングといいます。(周波数選択性やフラットフェーディングの説明は省略します。)周波数選択性フェーディングにはOFDMが、フラットフェーディングには空間ダイバーシティが有効といわれています。
また、距離が数km以上になるとフレネルゾーンも考慮しなければなりません。第1フレネルゾーンに障害物がある場合は、その程度により伝搬損失が大きく変わってきます。

(2)MIMOとSISO
最近はアンテナを2本以上用いて伝送レートを上げる工夫が見られ、これをMIMOと言っています。基本的には各々のアンテナ端から別々のデータを送信することで伝送レートを2倍、3倍としています。ここでもし各アンテナから同じデータを送ると、その伝送レートはMIMOの1/2, 1/3となります。(ここではこれを本来の意味とは異なりますがSISOと呼ぶことにします。)

さてMIMOとSISO各々の機器を対向で通信させ、距離を変えていくとどうなるでしょう。公称伝送レートはあくまでMIMOの方が上です。しかし、実際のフィールド試験では、ある距離になるとSISOのほうがスループット(実質の伝送レート)では高くなります。その理由は距離が遠くなると、受信レベルが低くなり、高い伝送レートが維持できなくなり、かつフェーディングの影響でMIMOから送信されたデータのみでは誤り率が高く(パケットロスが多く)なるからです。SISOでは片方のアンテナの経路でのレベルが変動しても別の経路で受信レベルが確保されれば誤りは発生しません。(これを空間ダイバーシティといいます。)特に2つのアンテナから送信する電波の偏波面をV(大地に垂直)、H(大地と水平)直交させればよりいっそうデータの独立性が保障されます。(これを偏波ダイバーシティといいます。)

(3)帯域幅
5GHz帯の屋外用無線機器(802.11a, 11n対応)の帯域幅は通常20MHz, 40MHzです。弊社が扱っている機器では5MHz, 10MHz設定可能なものもあります。
理論的には帯域幅が2倍になれば、伝送レートも倍になりますが、受信側での雑音レベルも倍(3dBアップ)になりますので、同じ伝送レートを送るには距離が短くなります。つまりある距離からは例えば40MHz帯域幅では急速に誤りが増え、スループットが落ちて、20MHz帯域幅の方が実質の伝送レートが上がる現象が出てきます。常識では帯域幅が広い方でスループットが高いと考えがちですが、それは近距離の場合と考えておいたほうが良いです。

(4)送信電力とアンテナ利得
送信電力やアンテナ利得は総務省令で細かく規定されています。自由にユーザが変えることはできません。(出力パワーの設定を低くすることは可能です。)距離と伝送レートの関係は許容されている最大パワーの設定で表示されますが、量産時のバラツキもあるので、規格では許容偏差として+20%~-80%(または+50%~-50%)が認められています。出力が-80%でパワーは7dB下がることになり、到達距離もその分短くなりますが、メーカーではそのようなことにならないよう工夫しています。

距離と伝送レートとの関係を議論するには、さらにBPSK~64QAMといった変調、SNR(CNR), Eb/NoとBER(パケットエラー)との関係といった無線の知識が必要になりますが本題から外れるので省略します。厳密にはGI(ガードインターバル)の違いもあり、802.11a, 11nの特性の差も理解しなければなりません。
弊社では、以上の議論を踏まえ、極力フィールドテストでの結果に基づいた「距離と伝送レート」の値をカタログに載せています。

机上のテストでは問題なかったのですが、現場に投入したところ無線のリンクが不安定です。どうしたらよいですか。

さまざまな理由が考えられますので、以下の項目を順次ご確認いただく必要があります。
——————————————
(1)無線区間の設定速度は適切か
無線区間の速度を必要最低限の通信速度まで下げることにより、外部環境に起因する変調方式の変動の影響を最小化することができ、通信が安定します。

(2)送信データ量は適切か
無線機器の有線側から流れ込むデータ量が無線区間の速度を超えている場合、正常に通信できなくなる場合があります。適切なデータ量に調整してください。

(3)周波数帯域幅の変更
無線機器の周波数帯域幅を40MHzから20MHz等、狭い値に変更すると通信速度は遅くなりますが、電波干渉を受けにくくなるため、通信が安定します。

(4)無線伝送方式(MIMO・SISO)の変更
設置環境によっては無線機器の伝送設定をMIMOからSISOに変更することで通信が安定します。PTP670シリーズにおいては、設置環境に最適なモードが自動で選択されます。

(5)詳細な項目調整や独自機能の実施
Propeller2/5やAPC-5Mシリーズにおいては、iPoll機能の有効化、Short GIの無効化、ACK timeoutを距離に応じて変更することで改善する可能性があります。PTP670シリーズにおいては、DSO機能(開いている周波数チャンネルの中から最適なチャンネルを自動的に探索、初期値=有効)有効化により改善する可能性があります。

以下参考資料となります。
Q. 机上のテストでは問題なかったのですが、現場に投入したところ無線のリンクが確立しないです。どうしたらよいですか。
——————————————

机上のテストでは問題なかったのですが、現場に投入したところ無線のリンクが確立しないです。どうしたらよいですか。

さまざまな理由が考えられますので、以下の項目を順次ご確認いただく必要があります。
——————————————
(1)設置環境に問題はないか
動作電源電圧、動作温度等は必ず製品仕様の範囲内の環境で使用してください。

(2)無線機器の設定が正しいか
AP(アクセスポイント)同士、Station(ステーション)同士では通信を確立することができません。

(3)見通しが確保できているか
無線機器のアンテナ間に障害物があると十分な信号を受信できなくなります。アンテナ間は必ず見通しを確保してください。

(4)接続距離の限界がないか
無線機器によって接続できる距離が異なります。接続可能な範囲内かを確認してください。

(5)利用周波数の重なる機器がないか
利用周波数の重なる無線機器等が近くにある場合は、それらからの干渉の影響を避けるために物理的な距離を置く、異なるチャネル(周波数)を利用する等の対策をしてください。
※inSSIDer等の各種電波調査ツールにより測定が可能です。

(6)直接波と大地反射波の位相ずれの影響はないか
直接波と大地反射波がちょうど打ち消し合うように合成されると、受信レベルが下がってしまいます。アンテナの地上高を変えることで位相が変化し、改善する可能性があります。

(7)アンテナが正しく接続されているか、アンテナの向きは適切か
アンテナが外付けの製品は、各コネクタが正しく接続されているかを確認してください。また、アンテナの向きを変えると指向性特性の違いにより、大地反射波の影響等が変化し改善する可能性があります。

(8)故障していないか
実際の設置環境で接続できない場合には、数mの近距離で無線機器同士を接続していただき、通信が確立するかどうかを確認してください。
