2.4/5GHzデュアルバンド屋外用無線LANアクセスポイント/ブリッジ

2.4/5GHzデュアルバンド屋外用無線LANアクセスポイント/ブリッジ E500 Wi-Fi AP

製品の特長

E500 Wi-Fi APは、2.4/5GHzデュアルバンドに対応し、屋外用無線LANアクセスポイントやブリッジとしても使用可能な屋外用無線機器です。-30~+65℃の広い動作温度に対応しており、温度条件の厳しい場所への設置が可能です。

無指向性アンテナで360°の広範囲をカバー。アクセスポイントの構築に最適です。

●IEEE802.1Xプロトコルに準拠
IEEE802.1Xプロトコルに準拠しており、電子証明書を用いた認証方式「EAP-TLS」に対応しています。

●塩水噴霧試験実施済み
塩害に強く、海沿いの地域や離島でもご使用いただけます。
※IEC 60068-2-52(試験記号Kb:塩水噴霧(サイクル)試験)

●総務省の補助金「公衆無線LAN環境整備支援事業」「観光・防災Wi-Fiステーション整備事業」の活用に
ネットワーク管理システム「cn MAESTRO™」を利用した、SNSアカウントを利用した認証方式(Google, Facebook)に対応しています。
(「cn MAESTRO™」は、ネットワークのクラウド管理システムです)

RoHS指令準拠製品です。

接続構成例

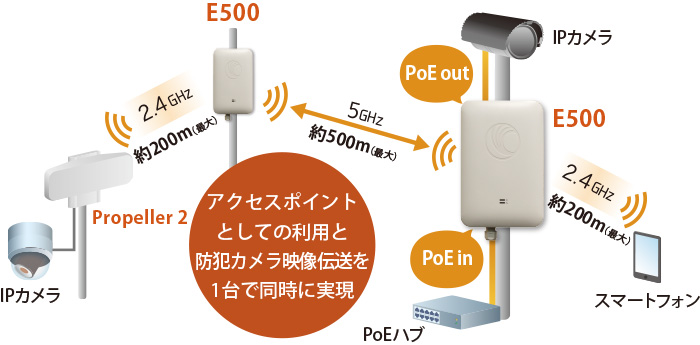

■2.4GHz帯と5GHz帯デュアルバンド同時接続で幅広い用途のアクセスポイントを構築
E500 Wi-Fi AP:接続構成例(2.4GHz帯と5GHz帯デュアルバンド同時接続で幅広い用途のアクセスポイントを構築)

■E500同士をブリッジ接続してアクセスポイントを複数設置
E500 Wi-Fi AP:接続構成例(E500同士をブリッジ接続してアクセスポイントを複数設置)

■複数拠点に設置したカメラの映像を中継しながら無線伝送
E500 Wi-Fi AP:複数拠点に設置したカメラの映像を中継しながら無線伝送

■イベント会場にアクセスポイントを設置
E500 Wi-Fi AP:イベント会場にアクセスポイントを設置

導入事例

このようなお客様に最適なソリューションです。

  • アクセスポイントを構築したい
    →無指向性アンテナで360°の広範囲をカバー
  • 屋外で利用したい
    →-30~+65℃の広い動作温度
    →防水・防塵性能:IP67
    →PoE出力ポート搭載

■距離特性

・E500 – E500

2.4GHz帯
帯域幅 20MHz
距離 100m 500m
速度 48Mbps 14Mbps
5GHz帯
帯域幅 20MHz 40MHz 80MHz
距離 100m 500m 100m 500m 100m 500m
速度 40Mbps 28Mbps 72Mbps 30Mbps 132Mbps 68Mbps

・E500 – スマートフォン

E500→スマートフォン
距離 50m 100m 150m 200m 250m 300m
周波数帯 帯域幅 速度
2.4GHz 20MHz 28.3Mbps 22.8Mbps 19.4Mbps 13.4Mbps 6.3Mbps 1.6Mbps
5GHz 20MHz 31.5Mbps 31.1Mbps 15.3Mbps 24.1Mbps 21.5Mbps 19.4Mbps
40MHz 37.7Mbps 45.3Mbps 14.2Mbps 33.1Mbps 32.2Mbps 24.2Mbps
80MHz 45.3Mbps 51.1Mbps 16.7Mbps 32.8Mbps 24.5Mbps 22.8Mbps
スマートフォン→E500
距離 50m 100m 150m 200m 250m 300m
周波数帯 帯域幅 速度
2.4GHz 20MHz 20.6Mbps 14.7Mbps 9.3Mbps 7.2Mbps 4.8Mbps 1.5Mbps
5GHz 20MHz 25.2Mbps 15.5Mbps 12.5Mbps 14.1Mbps 12.1Mbps 11.8Mbps
40MHz 20.5Mbps 18.6Mbps 12.8Mbps 15.3Mbps 14.8Mbps 16.1Mbps
80MHz 17.6Mbps 21.3Mbps 13.6Mbps 17.1Mbps 15.8Mbps 14.2Mbps

※大地の反射波の影響で、スマートフォン側の受信信号レベルが、E500との距離やスマートフォンを保持する高さによって大幅に減少する場合があります。
※スマートフォンを持つ時の角度や方向でも受信性能が大幅に変わります。
※通信距離・通信速度については、お客様の環境下での距離・速度を保証するものではありません。

◎機器設定内容
System → Pleacement:OutdoorまたはIndoor(使用する場所に応じて選択),
Radio → Edit Radio → Radio 1(2.4GHz)
Channel:Automatic, Channel Width:20MHz, Transmit Power:16
Radio → Edit Radio → Radio 2(5GHz)
Channel:Automatic, Channel Width:20MHz, Transmit Power:17
WLAN → Mesh:Off(アクセスポイントモード), Base(親機モード), Client(子機モード)

製品仕様

製品名 E500 Wi-Fi AP
商品コード 181-CB-001
無線LANインタフェース IEEE802.11(b, g, a, n, ac)
有線LANインタフェース RJ-45(10/100/1000BASE-TX) x2ポート
アンテナ部 2.4GHz, 5GHz
各々 MIMO x2 内蔵
利得 5dBi
セキュリティ WPA2(802.11i), WPA2 Enterprise(802.1x/EAP)
プロトコル DHCP, SNMP, NTP, HTTP, HTTPS
変調技術 OFDM
変調方式 OFDM:16/64/256QAM, QPSK, BPSK
周波数帯 2.4GHz, 5.1~5.7GHz
最大通信速度 802.11n:300Mbps
802.11ac:860Mbps
チャネル数 最大13チャネル(2.4GHz)
SSID登録数 16
最大同時接続クライアント数 2.4GHz:256, 5GHz:127
動作モード Mesh-Base(アクセスポイント), Mesh-Client(ステーション), Mesh-Off(Wi-Fiアクセスポイント)
最大送信出力 16dBm(2.4GHz), 17dBm(W56)
受信感度 -90dBm~(帯域幅による)
管理機能 HTTP/HTTPS, SNMP(read only)v2c/v3
電源 AC 100~240V 50/60Hz(PoEアダプタ)
※別売り(弊社取り扱い製品)のPoEアダプタをご使用ください
最大消費電力 13W(8W typ. )
動作温度 -30~+65℃
動作湿度 0~90%(結露なきこと)
保存温度 -30~+65℃
防水・防塵性能 IP67
寸法 (W)204 x(H)300 x(D)64 mm(突起部含まず)
重量 880g(本体のみ)
取り付け方法 支柱マウント、壁面マウント
認定 TELEC(認定番号:003-160272)
CE Marking, RoHS
製品保証期間 1年間
付属品 ■設置用ブラケット ■ポール取り付け用クランプ x2
■LANケーブル取り付け防水コネクタ x2
■壁設置用ねじ&アンカー x各4

取り付け可能なポール径の範囲:直径40~70mm

オプション製品
電源
製品名 商品コード
POE36U-1AT-R PoE インジェクタ ACケーブル付き 174-HY-K001

製品外観

SPEC

■2.4/5GHzデュアルバンド

■無指向性アンテナ内蔵で360°の広範囲をカバー

■動作温度:-30~+65℃

■防水・防塵性能:IP67

■PoE給電対応

■IEEE802.11acをサポート

カタログ・資料・取扱説明書ダウンロード

本サイトのダウンロードサービスは以下の「ご利用の条件」にご同意いただいた上でご利用をお願いいたします。

ご利用の条件

  1. 各種資料・ソフトウェアの著作権はハイテクインター株式会社に帰属します。その内容の一部、または全部を複製、改変したり、送信、配布したりする事は著作権法上禁止されています。
  2. 各種資料・ソフトウェアは、製品をご購入いただいたお客様のための資料・データであり、製品のご使用者がご使用になることを想定しています。本サイトで公開している各種資料・ソフトウェアについて、製品を購入されたお客様以外からのお問い合わせには、お応えできない場合があります。
  3. 本サイトに公開されている各種資料の内容は、製品仕様のマイナーチェンジ、各種バージョンアップ等にて予告なく変更されることがあります。従いまして本サイトに掲載されている各種資料の記載内容とお客さまがお持ちの製品の仕様が変更になっている場合があります。
  4. 使用上のご注意や安全上のご注意、測定基準や数値、また製品外観やパッケージ、付属品等は各種資料が作成された時点での基準に応じた内容となっています。
  5. 当サイトに掲載されている各種資料・ソフトウェアの機種について、すでに生産中止などの理由でご購入できない場合があります。
  6. プログラムの逆アセンブルや解析、コード改変、リソース改変等は禁止します。
  7. CADデータの図面要素から抽出される値は実際の商品と一致する事を保証するものではありません。また、CADデータ内容変更の連絡は一切行いませんのでご了承願います。
  8. 当サイトのサービスの利用、または利用できなかったことにより万一損害(データの破損・業務の中断・営業情報の損失などによるあらゆる事象、および左記による賠償請求や訴訟等)が生じても、弊社は一切責任を負いません。
  9. 本サイトのサービスを予告なく中止したり、内容および利用の条件等を変更する場合があります。
    本サイトに掲載の無い製品の各種資料につきましては、別途お問い合わせください。

型番

商品コード 製品名 備考
181-CB-001 E500 Wi-Fi AP
174-HY-K001 POE36U-1AT-R PoE インジェクタ ACケーブル付き

オプション製品
・出力電圧:DC56V

関連商品

FAQ

距離と伝送レートの関係を教えてください。

各メーカー、商社のホームページには様々な表現が見られます。
最大到達距離、公称伝送レート、実効速度、実質スループット、ベストエフォート、「お客様お使いの環境による」等々。
ある意味、全て正しく、しかしユーザからは結局どうなの?という声が聞こえてきそうです。結論から言いますと、「ある距離に於ける伝送レートは帯域幅により、MIMO / SISOかどうかにより、また、見通しの具合で大きく変わる」です。
これではカタログに載せられませんので各社、色々な表現をしています。ここではいくつかのポイントに焦点を当てて考えてみます。

(1)送受信環境(マルチパスフェーデイング)
5GHzでの1波長は自由空間で6cmと非常に短く、周囲の影響を受けて容易に反射し受信側では複数の経路(マルチパス)を通った波が受信されます。場合によっては瞬時に受信電力が10~30dB(1/10~1/1000)変化する場合もあります。これをフェーディングといいます。(周波数選択性やフラットフェーディングの説明は省略します。)周波数選択性フェーディングにはOFDMが、フラットフェーディングには空間ダイバーシティが有効といわれています。
また、距離が数km以上になるとフレネルゾーンも考慮しなければなりません。第1フレネルゾーンに障害物がある場合は、その程度により伝搬損失が大きく変わってきます。

(2)MIMOとSISO
最近はアンテナを2本以上用いて伝送レートを上げる工夫が見られ、これをMIMOと言っています。基本的には各々のアンテナ端から別々のデータを送信することで伝送レートを2倍、3倍としています。ここでもし各アンテナから同じデータを送ると、その伝送レートはMIMOの1/2, 1/3となります。(ここではこれを本来の意味とは異なりますがSISOと呼ぶことにします。)

さてMIMOとSISO各々の機器を対向で通信させ、距離を変えていくとどうなるでしょう。公称伝送レートはあくまでMIMOの方が上です。しかし、実際のフィールド試験では、ある距離になるとSISOのほうがスループット(実質の伝送レート)では高くなります。その理由は距離が遠くなると、受信レベルが低くなり、高い伝送レートが維持できなくなり、かつフェーディングの影響でMIMOから送信されたデータのみでは誤り率が高く(パケットロスが多く)なるからです。SISOでは片方のアンテナの経路でのレベルが変動しても別の経路で受信レベルが確保されれば誤りは発生しません。(これを空間ダイバーシティといいます。)特に2つのアンテナから送信する電波の偏波面をV(大地に垂直)、H(大地と水平)直交させればよりいっそうデータの独立性が保障されます。(これを偏波ダイバーシティといいます。)

(3)帯域幅
5GHz帯の屋外用無線機器(802.11a, 11n対応)の帯域幅は通常20MHz, 40MHzです。弊社が扱っている機器では5MHz, 10MHz設定可能なものもあります。
理論的には帯域幅が2倍になれば、伝送レートも倍になりますが、受信側での雑音レベルも倍(3dBアップ)になりますので、同じ伝送レートを送るには距離が短くなります。つまりある距離からは例えば40MHz帯域幅では急速に誤りが増え、スループットが落ちて、20MHz帯域幅の方が実質の伝送レートが上がる現象が出てきます。常識では帯域幅が広い方でスループットが高いと考えがちですが、それは近距離の場合と考えておいたほうが良いです。

(4)送信電力とアンテナ利得
送信電力やアンテナ利得は総務省令で細かく規定されています。自由にユーザが変えることはできません。(出力パワーの設定を低くすることは可能です。)距離と伝送レートの関係は許容されている最大パワーの設定で表示されますが、量産時のバラツキもあるので、規格では許容偏差として+20%~-80%(または+50%~-50%)が認められています。出力が-80%でパワーは7dB下がることになり、到達距離もその分短くなりますが、メーカーではそのようなことにならないよう工夫しています。

距離と伝送レートとの関係を議論するには、さらにBPSK~64QAMといった変調、SNR(CNR), Eb/NoとBER(パケットエラー)との関係といった無線の知識が必要になりますが本題から外れるので省略します。厳密にはGI(ガードインターバル)の違いもあり、802.11a, 11nの特性の差も理解しなければなりません。
弊社では、以上の議論を踏まえ、極力フィールドテストでの結果に基づいた「距離と伝送レート」の値をカタログに載せています。
